Устройство для отделки поверхностей

Устройство для отделки поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства . Цель изобретения - удобстоо эксплуатации и снижение материалоемкости. Устройство для отделки поверхностей содержит кронштейн 1, в нижней части которого установлена рукоятка 2, а в верхней части - рабочий орган 3 в виде пучка с де3 . 4га ржателем 4, выполненный в виде стяжной скобы. При перемещении устройства вдоль потолка обеспечивается качественная и производительная обработка потолочных поверхностей. Как при перпендикулярном, так и при другом расположении рукоятки 2 относительно потолка емкость 7 благодаря противовесу и шарнирной связи с кронштейном 1, всегда своей верхней конусной частью будет перпендикулярно к потолку самоустанавливаться, улавливая все подтеки и капли строительного материала, например, извести, которые появятся в результате прижатия и перемещения пучка по поверхности потолка В случае, если надо обработать стены или пол, емкость 7 сжимается. 3 ил. ел С Ы1

СОЮЗ СОВЕТСКИХ

СОЦИ/ ЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 Г 21/00

ГОСУДЛРСТВЕН(ЫИ КОМИТЕТ пО изОБРетениям и ОткРытиям

ПРИ ГК((Т СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 (с

О (21) 4479295/ЗЗ (22) 05.09.88 (46) 23.01.92. Бюл. М 3 (75) А. M. Божок и Г. Г. Худяков (53) 693.625(088.8) (56) Патент США М 2778050, кл, 15-248, 1957. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛКИ ПОВЕРХНОСТЕЙ (57) Изобретение относится к области строительства. Цель изобретения — удобство эксплуатации и снижение материалоемкости. Устройство длл отделки поверх((остей содержит кронштейн 1, в нижней части которого установлена рукоятка 2, а в верхней части — рабочий орган 3 в виде пучка с де Ы, 1707160 А1 ржателем 4, выполненный в виде стяжной скобы. При перемещении устройства вдоль потолка обеспечивается качественная и производительная обработка потолочных поверхностей. Как при перпендикулярном, так и при другом расположении рукоятки 2 относительно потолка емкость 7 благодаря противовесу и шарнирной связи с кронштейном 1, всегда своей верхней конусной частью будет перпендикулярно к потолку самоустанавливаться, улавливая все подтеки и капли строительного материала, например, извести, которые появятся в результате прижа- тия и перемещения пучка по поверхности потолка, В случае, если надо обработать стены или пол, емкость 7 сжимается. 3 ил.

1707160

Изобретение относится к инструментам и приспособлениям для выполнения строительно-ремонтных работ и может быть использовано при побелке или покраске поверхностей, преимущественно потолоч- 5 ных.

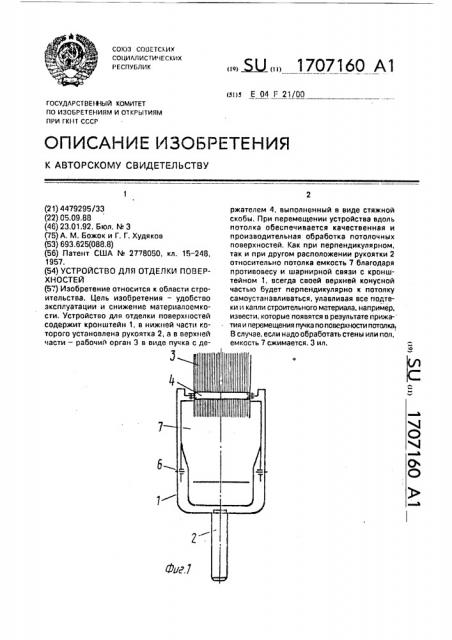

Цель изобретения — удобство в эксплуатации и снижение материалоемкости, На фиг. 1 показано устройство, вид спереди; на фиг, 2 — то же, вид сбоку, пучок 10 расположен перпендикулярно потолку; на фиг. 3 — то же, вид сбоку, пучок расположен к потолку под углом.

Устройство для отделки поверхностей содержит кронштейн 1, в нижней части ко- 15 торого закреплена рукоятка 2, а в верхней части — рабочий орган.3 в виде пучка с держателем 4. Держатель 4 выполнен в виде прямоугольника (может быть и другой формы), например, стяжной скобы и, соединен- 20 ной с зим резьбовой связью 5. В.средней части кронштейна 1 шарнирно, посредством осей 6, присоединена своей средней тб кой емкость 7 для сбора отделочного материала с конусообразным профилем в 25 верхней части 8 и утяжеленной, в виде противовеса 9, нижней частью.

Устройство работает следующим образом.

В случае, например, побелки, удержи- 30 вэемое за рукоятку 2 устройство опрокидывается и легким прижатием руки, емкость фиксируется в вертикальном опрокинутом положении. В таком положении пучок 3 окунают в строительный материал, например,-35 известь. Дальше устройство подымается, освобождая при этом емкость 7, и прижимается к потолку. Перемещением устройства вдоль потолка в противоположные стороны от вертикального положения на определен- 40

I ный (удобный для каждого) угол, как в обычных случаях путем растирания, обеспечивается качественная побелка потолочных поверхностей. При этом, как в перпендикулярном, так и при другом расположении рукоятки 2 к потолку емкость 7 благодаря противовесу и шарнирной связи с KpOlILUтейном 1 всегда своей верхней конусной частью 8 перпендикулярно к потолку самоустэнавливается, улавливая все подтеки и капли извести, которые появятся в результате прижэтия и перемещения пучка по поверхности потолка. Таким образом, при использовании устройства улавливаются подтеки и капли строительного материала.

Накопившаяся в емкости 7 известь или краска путем опрокидывания устройства и ее фиксации рукой сливается в другую емкость, содержащую известь или краску.

В случае когда нет потребности использовать емкость 7, ее легко отсоединяют от кронштейна 1, и дальше устройство используется как обычные кисти при покраске или побелке стен или при покраске пола.

Формула изобретения

Устройство для отделки поверхностей, включающее держатель рабочего органа, рукоятку и установленную на ней емкость для сбора отделочного материала, о т л и ч ею щ е е с я тем, что, с целью удобства в эксплуатации и снижения материалоемкости, оно снабжено закрепленным на рукоятке кронштейном, охватывающим шарнирно соединенную с ним емкость, причем емкость выполнена конусообразной и имеет в нижней части противовес, а держатель выполнен в виде стяжной скобы, прикрепленной к верхней части кронштейна посредством быстроразъемного соединения, 1 707160

Составитель И,Голова

Редактор И.Ванюшкина Техред M.Моргентал

Корректор О.Кравцова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагари а. 101

Заказ 246 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, М(-35, Раушская наб„4/5
