Пневматическая опалубка для перекрытий

Пневматическая опалубка для перекрытий

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано для возведения перекрытий и покрытий при строительстве и реконструкции зданий. Цель изобретения - повышение устойчисости пневмоопалубки и снижение материэлоемкости. Пневматическая опалубка содержит опалубочный щит 1, нижняя поверхность которого снабжена жестким основанием 2 с опорными гранями 3, и пневматический каокас 13, Этот каркас , - - - - --ч- V4// Фиг состоит из уложенных друг на друга пневмоэлемзнтов. Каждый из пмевмоэлементоо пыполнен в виде четного количества соединенных между собой гибкими связями одинаковых в плане герметичных надувных плоских камер 16. Под нижним пневмоэлементом 11 расположена двухскатная опора 4с переменным углом наклона скатов 5. Опорные грани 3 параллельны скатам 5 и расположень, на верхнем пневмоэлементе 12. Скаты и опорные грани выполнены в виде наклонных плоских щитов, по форме соответствующих нижнему и верхнему пневмоэлементам, и соединены посредством фиксаторов угла наклона. По мере последовательного наполнения пневмоэлементов воздухом, начиная с нижнего пневмоэлемента, при одновременном заполнении камер 16 каждого пневмоэлемента происходит подъем опалубочного щита 1. В процессе работы требуемая высота пневмоопалубки достигается путем поочередного изменения избыточного давления в соответствующих пнепмоэлементах. 1 з. п. ф-лы, 8 ил. (Л С VI о VI О ю

союз соВетских

СОЦИАЛИС1ИЧГСКИК

РЕСПУЕПИК (sIIs Г 01 6 11/04

ГОСУДЛРСТВЕН IbIA КОМИТЕТ

ПО ИЗОБРЕТЕ IMAM И ОТКРЫТИЯ!Л

ПРИ ГКПТ СССР

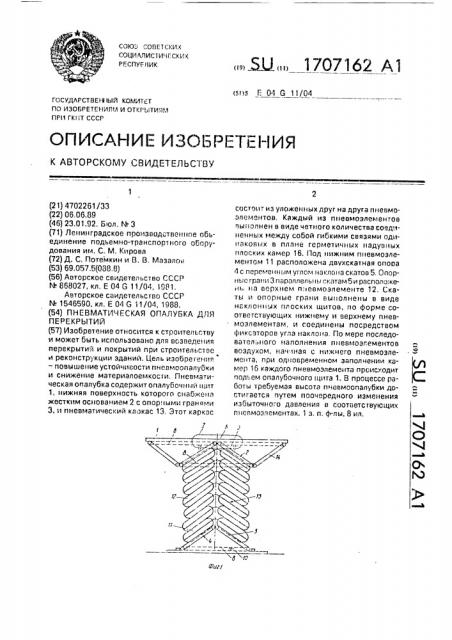

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ V

О

4 (Ь

Ю (21) 4702261/33 (22) 06,06.89 (46) 23,01.92, Бюл. N. 3 (71) Ленинградское производственное обьединение подьемно-транспорт ного оборудования им. С. М, Кирова (72) Д. С, Потемкин и В. В. Мазалов (53) 69.057.5(088,8) (56) Авторское свидетельство СССР

N868027,,кл. Е 04 G11/04,,1901, Авторское свидетельсгво СССР

М 1546590, кл, Е 04 G 11/04, 1988. (54) ПНЕВМАТИЧЕСКАЯ ОПАЛУБКА ДЛЯ

ПЕРЕКРЫТИЙ (57) Изобретение относится к строительству и может быть использовано для возведения перекрытий и покрытий при строительстве и реконструкции зданий. Цель изобрегения — повышение устойчивости пневмоопалубки и снижение материалоемкости, Пневматическая опалубка содержит опалубочный щит

1, нижняя поверхность которого снабжена жестким основанием 2 с опорными гранями

3, и пневматический каокас 13. Этот каркас

„„ЯЦ„„1707162 А1 состоит из уложенных друг на друга пневмоэлементов. Каждый из пневмоэлементов выполнен в виде четного количества соединенных между собой гибкими связями одинаковых в плане герметичных надувных плоских камер 16. Под нижним пневмоэлементом 11 расположена двухскатная опооа

4 с переменным углом наклона скатов 5. Опорныа грани 3 параллельны ".êàòàì 5 и располаже ь, на верхнем пневмоэлементе 12. Скаты и опорные грани выполнены в виде наклонных плоских щитов, по форме соответствующих нижнему и верхнему пневмоэлементам, и соединены посредством фиксаторов угла наклона. По мере последовательного наполнения пневмоэлементов воздухом, нач ная с нижнего пневмозлемента, при одновременном заполнении камер 16 каждого пневмоэлемента происходит подьем опалубочного щита 1. В процессе работы требуемая высота пневмоопалубки достигается путем поочередного изменения избыточного давления в соответствующих пнсвмоэлементах. 1 3, Il. ф-лы, 8 ил, 1707162

Изобретение относится к строительству и может быть использовано для возведения перекрытий и покрытий при строительстве и реконструкции зданий.

Цель изобретения — повышение устойчивости пневмоопалубки и снижение материалоемкости.

На фиг. 1 изображена пневматическая опалубка, общий вид (опалубочный щит в верхнем положении); на фиг. 2 — то же, вид сбоку (опапубочный щит в нижнем положении); нэ фиг. 3 — пневл1оэлемент, общий вид, разрез; на фиг. 4 — то же, вид сверху; на фиг.

5 - узел I на фиг. 1; на фиг. 6 — разрез А-А нэ ф Il. 5; на фиг, 7 — вид Б на фиг, 5; на фиг.

8 — пневматическая опалубка в 11ерабочем

:остоянии (опалубочный щит в нижнем пол еже н ии), Пневматическая опалубка для перекрыгий содержит опалубочный щит 1, нижняя поверхность которого снабжена жестким

oc«onatIL1eM 2 с опорными гранями 3. Двухскэтная опора 4 установлена на поверхность поля. Скаты 5 двухскатной опоры и опорные грани 3 основания параллельны друг другу и выполнены в виде наклонных плоских щитов, соединенных фиксаторами угля >1эк loli3, вкп1очэ1олцил1и пальцы 6, скоби 7 и стяжки 8 в виде круглозвенной цепи, Каркас наклонных щитов выполнен трубчатым с набором отверстий 9 с обеих сторон в верхних гopl130IITQ!lbltblX трубах.

Сверху фиксация угла наклона щитов осуществляется путем установки пальцев 6 в соотве) ству10щ11е отверстия 9 с последую,щим охватом горизонтальных труб каркаса щитов скобили 7. Фиксация угла наклона щитов снизу производится путем охвата

1жних горизонтальных труб каркаса щитов стяжками 8 в вида круглоэвенной цепи, эамк11утыми планками 10 с отверстиями для прохожде11ия цепи и пазами для фиксации эае11ьев цепи. В зависимости от угла наклона гцитоп и длины цепи в пазы планки 10 установлены соответствующие звенья цепи.

Нэ дву скатную опору 4 уложен нижний пнев1лозлемент 11, на который последователь110 уложены аналогичные пневмозлел1енты 12, образуя тем самым пневматический каркас 13. Наклонные щиты в плане выполнены по форме пневмоэлементов. Опалубочный щит 1 установлен на пневмокэркэс 13, при этол1 опорные грани 3 основания контактируют с верхним пневмоэлементом 12. Поддерживающие грани 14 предстявпя1от собой фермы и закреплены к опор11ым граням 3 посредством пальцев 6 снизу и стяжками 8, замкнутыми планками

10 сверху.

Пневмоэлементы 11 и 12 выполнены иэ эластичного воздухонепроницаемого мате()иала в виде четного числа соединенных между собой гибкими связями 15 одинаковых в плане герметичных надувных плоских камер 16, В зависимости от раскроя верхнее и нижнее полотнища пневмоэлементов 11 и

12 соединены при помощи воздухонепроницаемых открылков 17. Внутри каждой камеры имеются воэдухопроницаемые гибкие диафрагмы 18. Каждая из камер снабжена штуцером 19 для подвода впэдуха, Работа по установке пневмоопалубки производится в следующей последовательности.

На пол (перекрытие), на плитпый настил или на специальные подкладные злеиентъ1 устанавливается двухскатная опора 4 с требуемым углом наклона скатов 5. Фиксация положения скатов осуществляется пальцами 6 и скобами 7 сверху, а снизу стяжками

8 иэ круглозвенной цепи, замкнутыми затем планками 10. После чего нэ двухскатну о опору 4 укладывается незаполненный воздухом нижний пневмоэлемент 11 и требуемое количество аналогичных пневмоэлементов 12, образующие пневмокаркас

13 в нерабочем положении. Далее сверху устанавливается основание 2 опэлубочного щита 1. Опорные 1рани 3 основания параллельны скатам двухскатной опоры, фиксация их сверху и снизу обеспечивается аналогично скатам опоры фиксаторами угла наклона. Аналогично устанавливаются и фиксируются поддерживающие грани 14, после чего производится укладка онэлубочного щита 1.

Посге выполнения операций и сборке пневмоопэлубки и подсоединения подачи воздуха к штуцерам 19 устройство готово к подъему опапубочного щита 1, По мере последовательного наполнения пневмозлементов воздухом, начиная с нижнего пневмоэлемента 11, при одновременнол1 заполнении камер 16 каждого пневл1оэле лента происходит подъем опалубочного щита 1.

Требуемая высота и невмоапалубки достигается путе л поочередногс изменения избыточного давления в соответствующих пневмоэлеме ITBx, за счет чего опорный пневмокаркас 13 под otlaliyGo«tll щитол1 всегда обладает требуемой жесткостью.

Окончательная отметка по высоте опалубочного щита 1 егулируется L1зменением избыточного давления в верхнем пнпвмоэлементе с учетокл веса поднимаемого Груза или последующей загрузки опялубоч11ого щита в процессе выполнения технологических операций, например, связанных с подъемом арматуры, ее выверкой, соедине! с с с, с ),1!I, с!),с i, с ! с

Г с, e,n)»! с! ,! ° !

)с,!с ) I I (! .!с!; ) !, сс,! ), ! .с,г,с с

" )! ) с! f) с !

I) ссс(!,(;

:с с )! с!1

Iс. с!I 1 с j! с

1 с ( с с (сс!() с, !! °, ° . с!

))I I I, I I ) . Г ! !

I ! с

I с !

t!

) с !

1707162

l 707162

Iud .

8(1 ба 7

Составитель Н.Луг<арь

Редактор И,Ван<ошкина Техред ГЛЛЛоргентал Корректор М.Дем <ик

Заказ 24< Тираж Подписное

ОНИИПИ Государственного комитета по «зобретенилм и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рач<иская наб.. 4/5

Производственно-издательский кочб«нат "Патент, r. Ужгород, ул.Гагарина. 101
