Изобретение касается автоматического управления горными машинами. Цель изобретения - обеспечение выдерживания направления движения исполнительного органа по направлению забоя. Система автоматического управления содержит за/« // датчик 1 направления движения, исполнительный механизм (ИМ) 2 и установленный на плите 14 гидрораспределитель 10. Задатчик 1 выполнен в виде гидравлического гироскопа 4, состоящего из гидравлической ковшовой турбины с валом и поворотной рамки. Для размещения вала турбины последняя имеет опоры. Плита 14 соединена с гироскопом посредством кронштейна. ИМ 2 имеет попарно шарнирно соединенные лыжи 15 и 16 и установочные гидроцилиндры 17 и 18, которые выполнены двухштоковыми и расположены на раме ИМ 2 параллельно друг другу и перпендикулярно продольной оси исполнительного органа . При отклонении исполнитзльного органа вправо корпус гидрораспределителя Ё XI О vj ЧЭ VI

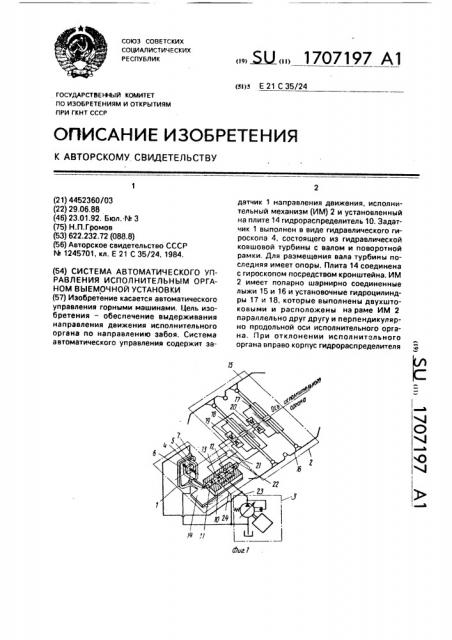

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ()9) (! !) (н)5 Е 21 С 35/24

ГОСУДАРСТВЕН(ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4

О

О 4

due!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4452360/03 (22) 29.06.88 (46) 23.01.92. Бюл. М 3 (75) Н.П, Громов (53) 622,232.72 (088. &) (56) Авторское свидетельство СССР

М 1245701, кл. Е 21 С 35/24, 1984. (54) СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ИСПОЛНИТЕЛЬНЫМ ОРГАНОМ ВЫЕМОЧНОЙ УСТАНОВКИ (57) Изобретение касается автоматического управления горными машинами. Цель изобретения — обеспечение выдерживания направления движения исполнительного органа по направлению забоя. Система автоматического управления содержит задатчик 1 направления движения, исполнительный механизм (ИМ) 2 и установленный на плите 14 гидрораспределитель 10, Задатчик 1 выполнен в виде гидравлического гироскопа 4, состоящего из гидравлической ковшовой турбины с валом и поворотной рамки, Для размещения вала турбины последняя имеет опоры. Плита 14 соединена с гироскопом посредством кронштейна. ИМ

2 имеет попарно шарнирно соединенные лыжи 15 и 16 и установочные гидроцилиндры 17 и 18, которые выполнены двухштоковыми и расположены на раме ИМ 2 параллельно друг другу и перпендикулярно продольной оси исполнительного органа. При отклонении исполнительного органа вправо корпус гидрораспределителя

1707197

10 смещается вправо, а золотник 11 удерживается поворотной рамкой на месте за счет гироскопического момента. Это обеспечивает открытие окна 13 и поступление масла под давлением в гидроцилиндры 17 и 18.

Изобретение относится к области автоматического управления горными машинами и может быть использовано для автоматического управления направлением движения исполнительного органа угледобывающей установки для безлюдной выемки в условиях гидрошахт.

Цель изобретения — обеспечение выдерживания направления движения исполнительного органа по направлению забоя.

На фиг, 1 изображена система автоматического управления, гидрокинематическая схема; на фиг. 2 — то же, монтажная схема; на фиг. 3 — гидравлический гироскоп; на фиг. 4 — разрез А — А на фиг. 3; на фиг. 5— разрез Б-Б на фиг. 3, Система автоматического управления состоит из задатчика 1 направления движения и исполнительного механизма 2, запитанных от маслостанции 3. Звдатчик направления движения имеет гвщрввлический гироскоп 4, выполненный в вщ® ковшовой гидравлической турбины, кронштейн

5, поворотную рамку 6с соплом 7иогюрвми

8, вал 9. дросселирующий гидрораспределитель 10 с золотником 11 и окнами 12 и 13 и плиту 14, Исполнительный механизм 2 имеет направляющие лыжи 15 и 16. установочные гидроцилиндры 17 и 18, гидравлически соединенные через гидроэамки 19 и 20 гидролиниями 21 и 22 с задатчиком 1 направления движения и маслостанцией 3 гидролиниями 23 и 24. Маслостанция 3 приводится от давления технологической воды, подаваемой по подающему двухлинейному ставу 25, осуществляя постоянную подачу давления масла по гидролинии

23 к дросселирующему гидрораспределителю 10 и далее к установочным гидроцилиндрам 17 и 18 и гидравлическому гироскопу 4.

Гидравлический гироскоп 4 предназначен для выдерживания за счет гироскопического момента направления движения исполнительного органа по направлению забоя с помощью дросселирующего гидрораспределителя 10, устанОвочных гидроцилиндров 17 и 18, направляющих лыж 15 и 16.

Гироскоп настраивается по направлению забоя еще до зарубки исполнительного ор5

Штоки последних выдвигаются и упирают направляющую лыжу в правый борт выработки. При этом исполнительный орган смещается в первоначально заданное положение. 5 ил. гана в забой, Гироскопический момент создается за счет скорости вращения ковшовой гидравлической турбины, приводящейся струей масла, выходящей под давлением из сопла 7.

Работа системы автоматического управления происходит следующим образом.

При совпадении направления движения исполнительного органа с заданным при настройке направлением золотник 11 дросселирующего гидрораспределитвля 10 находится в нейтральном положении, а поршни установочных гидроцилиндров 17 и 18 находятся в среднем положении по ходу. При отклонении исполнительного органа, например, влево вместе с его рамой отклоняется влево и жестко закрепленная на его раме плита 14 гидравлического гироскопа 4, а вместе с ней и кронштейн 5 с корпусом дросселирующего гидрораспределителя 10. Золотник 11 удерживается поворотной рамкой 6 в првжнвм положении эв счет гироскопического момента, созданного гидравлическим гироскопом 4. Таков отклонение исполнительного органа, а вместе с ним и корпуса дроссвлнрующвго гидрораспределителя 10 открывает при неподвижном золотнике 11 окно 12, и давление масла по гидролиниям ..3 и 21 и через гидроэвмки

19 и 20 поступает в правые полости установочных гидроцилиндров 17 и 18, штоки их выдвигаются и упирают лыжу 15 в левый борт вы работки, смещая испол нительный орган в первоначал но заданное положение и перекрывая золотником 11 окно 12 в корпусе 10, При отклонении исполнительного органа вправо корпус дросселирующего гидрораспределителя 10 смещается вправо, а зол тник 11 удерживается поворотной рамкой 6 на месте эа счет гироскопического момента. Такое отклонение исполнительного органа, а вместе с ним и корпуса 10 дросселирующего гидрораспределителя открывает при неподвижном золотнике 11 окно 13, и давление масла по гидролинии

23 и 22 и через гидроэамки 19 и 20 поступает в левые полости установочных гидроцилиндров 17 и 18, штоки их выдвигаются и упирают направляющую лыжу 16 в правый борт выработки, смещая исполнительный

1707197

Фиг.2 орган в первоначально заданное положение и перекрывая золотником 11 окно 13 в корпусе 10.

Для более четкого регулирования положения исполнительного органа по направлению движения ус ановочные гидроцилиндры 17 и 18 имеют попарно соединенные через гидрозамки 19 и 20 гидролиниями левые и правые полости.

Гидрозамки 19 и 20 фиксируют любое положение поошней при отсутствии давления масла от маслостанции 3.

Формула изобретения

Система автоматического управления исполнительным органом выемочной установки, включающая эадатчик направления движения, кинематически соединенный с дросселирующим гидрораспределителем, установленным на плите, исполнительный механизм, кинематически соединенные с установочными гидроцилиндрами, раэмешенными на раме исполнительного органа и гидравлически соединенными между собой и с энергетической системой установки, 5 отличающаяся тем, что, с целью обеспечения выдерживания направления движения исполнительного органа по направлению забоя, эадатчик направления выполнен в виде гидравлического гироско10 па, состоящего из размещенной на продольной оси исполнительного органа гидравлической ковшовой турбины с валом, из поворотной рамки с опорами для размещения в них вала турбины, а плита

15 соединена с гироскопом посредством кронштейна, исполнительный механизм выполнен из попарно шарнирно соединенных лыж, а гидроцилиндры выполнены двухштоковыми и расположены параллель20 но друг другу и перпендикулярно продольной оси исполнительного органа.

1707197

nod803 масла

1707197

0nd8od пасла
