Устройство для доставки коммуникаций через выработанное пространство без захода в него людей

Устройство для доставки коммуникаций через выработанное пространство без захода в него людей

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу, а именно к рудничному транспорту. Цель изобретения - обеспечение возможности использования устройства в криволиней ном или зигзагообразном выработанном пространстве. Устройство включает трубоп роводы (Т) 1, связывающие источник давления # эластичные шлгнги (ЭШ) 2 Т 1 снабжены вентилями 3. На внешней поверхности ЭШ 2 размещены надувные элементы (НЭ) 4 и 5. ЭШ намотаны в виде рулонов 6 на общую втулку 7, НЭ 4 и 5 посредством обратных клапанов соединены с ЭШ 2. Меж ду НЭ 4 v, 5 размещен перепускной клапан. При подаче сжатого воздуха через вентили 3 Б ЭШ 2 открывается один обратный кпапан, при этом раздувается НЭ 4, перемещая вперед рулон 6. С ростом давления в ЭШ 2 открывается перепускной клапан, и воздух через другой обратный клапэн поступает в НЭ 5, который, раздуваясь, обеспечивает дальнейшее перемещение вперед рулона 6. Поочередное включение вентилей 3 создает необходимую траекторию движения рулона 6 в выработанном пространстве криволинейной и зигзагообразной формы. 3 ил. С

СОЮЗ СОВГ ГСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 F 13/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗ(. БР(ТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4637661/03 (22) 03.01.89 (46) 23,01.92. Бюл М 3 (75) Н.Н,Цвилынюк (53) 622.625(088.8) (56) Авторское свидетельство СССР

М 397660, кл. Е 21 F 13/04, 1969.

Авторское свидетельство СССР

М 573666, кл. F 16 (11/00, 1976, (54) УСТРОЙСТВО ДЛЯ ДОСТАВКИ КОММУНИКАЦИЙ ЧЕРЕЗ ВЫРАБОТАННОЕ

ПРОСТРАНСТВО БЕЗ ЗАХОДА В Н г,О

ЛЮДЕЙ (57) Изобретение относится к горному делу. а именно к рудничному транспорту, Цель изобретения — обеспечение возможности использования устройства в криволинейном или зигзагообразном выработанном пространстве. Устройство включает трубопроводы (Т) 1, связывающие источник давле!

Й2ÄÄ 1707205 A l -гля л эластичные шл,".Нi и {ЭШ) 2 Т 1 -.íàáгкеь ы вентилями 3. На внешней поверхн,гсти ЭШ 2 размещены надувные элементы (H3) 4 и 5. ЭШ намотаны в виде рулонов 6 на общую втулку 7. НЭ 4 и 5 посредством обратных клапанов соединены с ЭШ 2. Меж.ду НЭ 4 и 5 размещен перепускной клапан.

При подаче сжатого воздуха через вентили

3 в ЭШ 2 открывается один обратный клапан, при этом раздувается НЭ 4, перемещая вперед рулон 6, С ростом давления в ЭШ

2 открывается г ерепускной клапан, и возqyx через другой обратный клапан поступаег в НЭ 5, который, раздуваясь, обеспеч лвает дальнейшее перемещение в еред рулона 6. Поочередное включение вентилей 3 создает необходимую траекторию движения рулона 6 в выработанном пространстве криволинейной и зи эагообразной формы. 3 ил.

1707205

Изобретение относится к горному делу, а именно к рудничному транспорту, Цель изобретения — обеспечение воэможности использования устройства в криволинейном или зигзагообразном Выработанном пространстве.

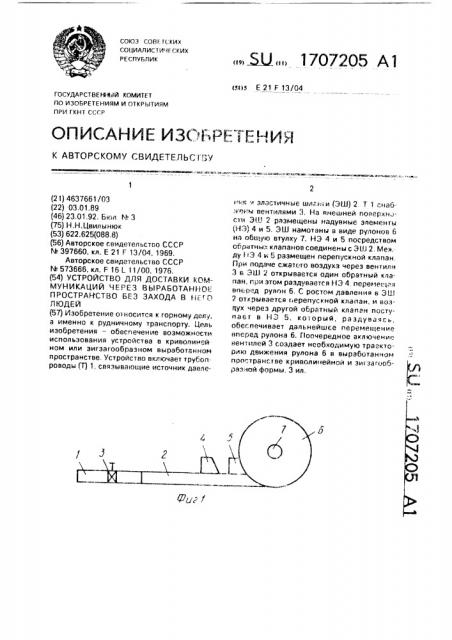

На фиг,, г1оказано устройство, общий вид; HB фиг. 2 то же, вид сверху; на фиг. 3 — надувные злементы, разрез.

Ус оойство Включ ет трубопроводы 1, связывающие источн11к,га .ления и эластичные Uh BHCH 2. Исто 3» .ны Вс, тилями ."1, с помощью которых мо r! но (1ерекры вать полностью или частич1 о с =.;. l !1o трубопроводов 1. На

ВнешHipé по! орхности элBстичных шлангоВ

2 раэмегцен . i!B,:ув 1ие э,1ементы 4 и 5, выполненные,3 В.1де а; эсти.1но -упругих камер перемснно о се1ения, МВ1:риалом эластичных шлангов " 11 нлду13. ых элементов 4 и 5 служит рез .1на. Эласти líые шлdíï 2 HВMoтань: В Биде p ло1 ов 6 HB общую Втулку 7, в качествp. кглорой viсполhçótoò. например, изношен н; -о плас", массовую трубу. Расстояние между рулонами б превышает диаметр рулонов 6. .". обссп;.чиваег устойчивость устро сг 3;,,-.H,ëÿ, " .; ч по почве выработки. Надув1.- . —. еме;;т.-: 4 и 5 погредством

Обратнь! х :,В.1анО-.. 8 и 9 Соеди 1я Ютея С Зласти ными 113ланга л;1 2 Между надувными элемента..",. 4 л 5 р;л.1ещены перепускные клапа1-.ы 10 Р:= -.о; 1В1ирина11адувных элементсв 4 i. " 1;13ставпяет О,,".1-0,5 диаметра рулîHа б В vloхсдноh-. со-.тернии.

УстройсTBo работае1 гледу ощим образом.

При необ :.огимгсти перемещения. например, га .31.-1 -.креперной уста:1овки через откр:,тую В11"-ру без захода В нее людеи трубопроводы 1 г оср-дством штуцеров соединя,от с ка 3цам:. эластичных шлангов 2, намот.=нн=1., = Вила руl!n; ов б на об цую нт лку 7. Вен 1 и, .1 и"-рекр1чты. давление от шахтн;й; неггмосети 0,5 h ÏB к шlBHfBM 2 не пос1упаеT. О 1ра1ные клапаны 8 и 9 отрегулиров, ны н-:,;а11:1ен»1е О,.".1 ЧПа. перепус<ные клапаны 10 — на давление 0,5 МПа, Одновременно. откр1н ая Вентили Э подают

Boздух lBi.ëåt- .е, 0 5 МПа в свернутые шланги 2. При поступлении воздуха шланг 2 раздував» с0. открь вает".ÿ обратный клапан

8, раэме ценный между надувным элементом 4 и шлангом 2, Воздух через клапан 8 срабатываю1ц»й пр,пае1е".ии О, 3 МПа, по5

45 ступает в надувной элемент 4, который, раздуваясь, перемещает рулон б вперед, одновременно препятствуя скатыванию рулона 6 назад, При постепенном достижении давления в элементе 4 величиной 0,5 МПа открывается перепускной клапан 10, и воздух через клапан 9 поступает внутрь элемента

5. Раздувание элемента 5 сопровождается перемещением рулона 6 вперед с одновременным препятствием скатыванию рулона б назад, Постепенно раздуваясь, надувные элементы обеспечивают движение рулона 6 вперед. После отсоединения шлангов 2 от трубопроводов 1 и прикрепления к ним каната скреперной установки вытягивают шланги 2 с помощью самоходной машины, например, ПД-8 через открытую камеру.

Для этого доставленные через камеру концы шлангов 2 присоединяютс помощью петли к зубьям ковша ПД вЂ” 8, при движении

ПД-8 перемещается и шланг 2.

Вентили 3 путем их поочередного включения обеспечивают изменение направления движения устройства для его использования в криволинейных или зигзагообразных выработанных пространствах.

С целью многократного использования надувные элементы 4 и 5 оборудуются выпускными пробками для выпуска воздуха после перемещения через выработанное про"транство, Формула изобретения

Устройство для доставки коммуникаций через выработанное пространство без захода В него людей, включакзщее гибкие эластичные шланги, на наружной поверхности которых последовательно с заданным шагпм установлены надувные элементы, сообщающиеся с источником давления, о т л ич а ю щ е е с я тем, что, с целью обеспечения возможности использования устройства в криволинейном или зигзагообразном выработанчом пространстве, устройство снабжено втулкой, на которой размещены в виде рулонов два эластичных шланга, выполненных плоскосворачиваемыми и соединенных посредством обратных клапанов с надувными элементами, выполненными в виде эластично-упругих камер переменного сечения, причем шланги в местах соединения с источником давления снабжены вентилями, а в них между надувными элементами размещены ттерепускные клаг1аны, при этом длина втулки превышает диаметр рулона.
