Реферат

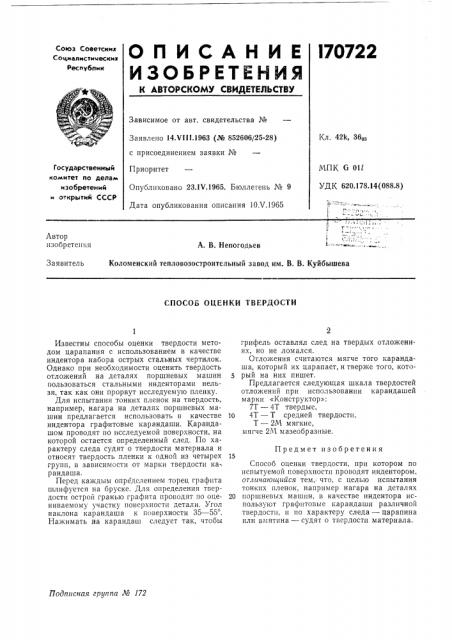

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l70722

Союз Советскил

Социалистическими

Реслубпик

Зависимое от авт. свидетельства №

Заявлено 14Х111.1963 (№ 852606/25-28) Кл. 42k 360з с присоединением заявки №

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

МПК G 011

УДК 620.178.14(088.8) Опубликовано 23.1V.1965. Бюллетень № 9

Дата опубликования описания 10.V.1965

Автор изобретения

А. В. Непогодьев

Заявитель

Коломенский тепловозостроительный завод им. В. В. Куйбышева

СПОСОВ ОЦЕНКИ ТВЕРДОСТИ

Подписная группа М 172

Известны способы оценки твердости методом царапания с использованием в качестве индентора набора острых стальных чертилок.

Однако при необходимости оценить твердость отложений на деталях поршневых машин пользоваться стальными инденторами нельзя, так как они прорвут исследуемую пленку.

Для испытания тонких пленок на твердость, например, нагара на деталях поршневых машин предлагается использовать в качестве индентора графитовые карандаши, Карандашом проводят по исследуемой поверхности, на которой остается определенный след. По характеру следа судят о твердости материала и относят твердость пленки к одной из четырех групп, в зависимости от марки твердости ка-, рандаша.

Перед каждым определением торец графита шлифуется на бруске. Для определения твердости острой гранью графита проводят по оцениваемому участку поверхности детали. Угол наклона карандаша к поверхности 35 — 55 .

Нажимать на карандаш следует так, чтобы грифель оставлял след на твердых отложениях, но не ломался.

Отложения считаются мягче того карандаша, который их царапает, и тверже того, кото5 рый на них пишет.

Предлагается следующая шкала твердостей отложений при использовании карандашей марки «Конструктор»:

7Т вЂ” 4Т твердые, 10 4Т вЂ” Т средней твердости, Т вЂ” 2М мягкие, мягче 2М мазеобразные.

Предмет изобретения

Способ оценки твердости, при котором по испытуемой поверхности проводят индентором, отличающийся тем, что, с целью испытания тонких пленок, например нагара на деталях

20 поршневых машин, в качестве индентора используют графитовые карандаши различной твердости, и по характеру следа — царапина или вмятина — судят о твердости материала.
