Реферат



Изобретение может быть использовано в поршневых компрессорах. Цель изобретения - снижение металлоемкости и повышение производительности. Цилиндры 6 и 14 перемещаются оппозитно относительно неподвижных поршней 2 и 3. При движении навстречу в камере, образованной поршнем 2 и цилиндром 14, и в камере 7 происходит всасывание. При обратном движении в камерах происходит сжатие газа и его нагнетания в буферную емкость 15 и в патрубок 5 выхода. Цилиндры 6 и 14 опираются на направляющие через тела качения. 1 з.п.ф-лы, 3 ил.

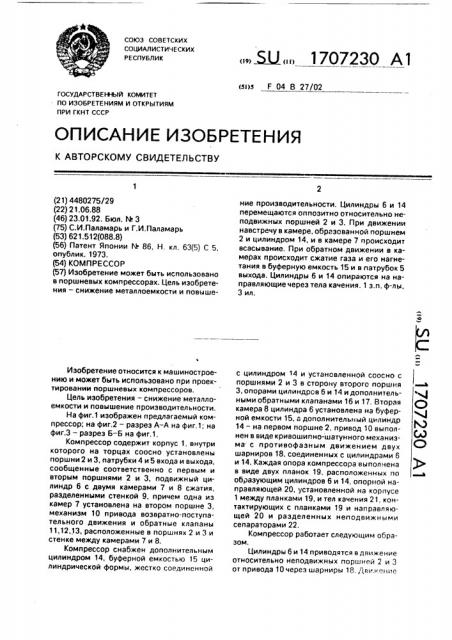

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

)s F 04 В 27/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ъ

О

М

6д

С

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4480275/29 (22) 21.06.88 (46) 23.01.92. Бюл, М 3 (75) С.И.Паламарь и Г.И.Паламарь (53) 621.512(088.8) (56) Патент Японии N 86. Н. кл. 63(5) С 5, опублик. 1973. (54) КОМПРЕССОР (57) Изобретение может быть использовано в поршневых компрессорах. Цель изобретения — снижение металлоемкости и повышеИзобретение относится к машиностроению и может быть использовано при проектировании поршневых компрессоров.

Цель изобретения — снижение металлоемкости и повышение производительности.

На фиг.1 изображен предлагаемый компрессор; на фиг.2 — разрез А — А на фиг.1; на фиг.3 — разрез Б-Б на фиг,1.

Компрессор содержит корпус 1, внутри которого на торцах соосно установлены поршни 2 и 3, патрубки 4 и 5 входа и выхода, сообщенные соответственно с первым и вторым поршнями 2 и 3, подвижный цилиндр 6 с двумя камерами 7 и 8 сжатия, разделенными стенкой 9, причем одна из камер 7 установлена на втором поршне 3, механизм 10 привода возвратно-поступательного движения и обратные клапаны

11,12,13, расположенные в поршнях 2 и 3 и стенке между камерами 7 и 8.

Компрессор снабжен дополнительным цилиндром 14, буферной емкостью 15 цилиндрической формы, жестко соединенной

5U 1707230 А1 ние производительности. Цилиндры 6 и 14 перемещаются оппозитно относительно неподвижных поршней 2 и 3. При движении навстречу в камере, образованной поршнем

2 и цилиндром 14, и в камере 7 происходит всасывание. При обратном движении в камерах происходит сжатие газа и его нагнетания в буферную емкость 15 и в патрубок 5 выхода. Цилиндры 6 и 14 опираются на направляющие через тела качения. 1 з.п. ф-лы, 3 ил. с цилиндром 14 и установленной соосно с поршнями 2 и 3 в сторону второго поршня

3, опорами цилиндров 6 и 14 и дополнительными обратными клапанами 16 и 17. Вторая камера 8 цилиндра 6 установлена на буферной емкости 15, а дополнительный цилиндр

14 — на первом поршне 2, привод 10 выполнен в виде кривошипно-шатунного механизма с противофаэным движением двух шарниров 18, соединенных с цилиндрами 6 и 14. Каждая опора компрессора выполнена в виде двух планок 19, расположенных по образующим цилиндров 6 и 14, опорной направляющей 20, установленной на корпусе

1 между планками 19, и тел качения 21, контактирующих с планками 19 и направляющей 20 и разделенных неподвижными сепараторами 22.

Компрессор работает следующим образом.

Цилиндры 6 и 14 приводятся в движение относительно неподвижных поршней 2 и 3 от привода 10 через шарниры 18. Двикениe

f707230 происходит по направляющим 20 корпуса 1, на которые цилиндры 6 и 14 опираются планками 19 через тела качения 21 с сепараторами 22.

При движении цилиндров 6 и 14 на- 5 встречу друг другу в камеру, образованную цилиндром 14 и поршнем 2, поступает гаэ из патрубка 4 через клапан 11, а из буферной емкости 15 гаэ через клапан 17 проходит в камеру 8 и через клапан 12 на 10 всасывание в камеру 7, образованную поршнем 3, цилиндром 6 и стенкой 9.

При движе ыи цилиндров 6 и 14 в противоположные стороны в камере. образованной цилиндром 14 и поршнем 2, 15 происходит сжатие!; "; .т,-.;:.лле газа ерез клапан 16 в емк г - I .. „," .;."; нее я камеру

8. В камере 7 flpL ".,ход >1 o êï :е агнетание газа через клагл !3-, -..p, к 5, Формула и. об ре-е;.ия 20

1, Компрессор содержащий корпус, внутри которого на горцах соосно установлены первый и второй поршни, i àòðóáêè входа и выхода, сообщенные соогветственно с первым и вторым поршнями, подвиж- 25 ный цилиндр с двумя камерами сжа1ия, разделенными стенкой, пр чo M одна из амер установлена на втором поршне, механизм привода возвратно-поступательного движения и обратные клапаны, расположенные в поршнях и стенке, отличающийся тем, что, с целью снижения металлоемкости и повышения производительности, компрессор снабжен дополнительным цилиндг,ом, буферной емкостью цилиндрической формы, жестко соединенной с дополнительным цилиндром и установленной соосно с поршнями в сторону второго поршня, опорами цилиндров и дополнительными обратными клапанами, и вторая камера цилиндра установлена на буферной емкости, а дополнительный цилиндр — на первом поршне, привод выполнен в виде кривошипно-шатунного механизма с противофазным движением двух шарниров, соединенных с цилиндрами.

2. Компрессор поп.1, отл и ч а ю щ ийс я тем, что каждая из опор выполнена в виде двух планок, расположенных по образующим цилиндра, опорной направляющей, установленной на корпусе между планками и тел качения, контактируюших с планками и направляющей и разделенных неподвижн ;ми сепараторами.

1707230

zz

zg д Ю

27

21 юг. Z
