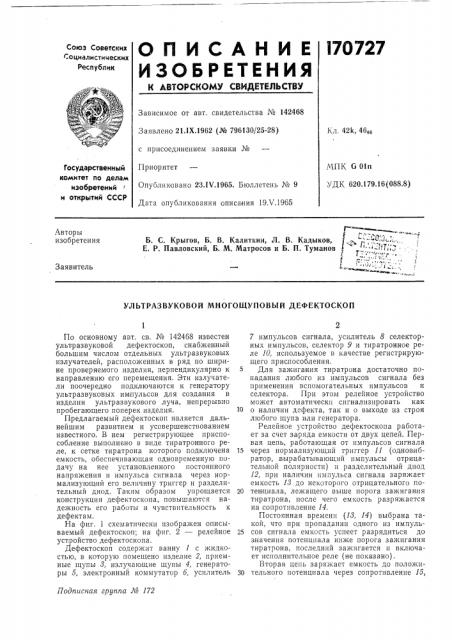

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 142468

Заявлено 21 1Х.1962 (№ 796130/25-28) с присоединением заявки №

Приоритет

Опубликовано 23.IV.1965. Бюллетень № 9

Дата опубликования описания 19Х.1965

Кл. 42k, 46 ö

МПК G 01п

УДК 620.179.16(088.8) Государственный комитет по делам изобретений и открытий СССР

Б. С. Крыгов, Б. В. Калиткин, Л. В. Кадыков, E. P. Павловский, Б. М. Матросов и Б. П. Туманов „, - 11) ;

Т ", 9 г

4," :с: "-:

-.Ф, Р

Авторы изобретения

Заявитель

УЛЬТРАЗВУКОВОЙ МНОГО1ЦУПОВЫЙ ДЕФЕКТОСКОП

Подписная группа Л9 172

По основному авт. св. ¹ 142468 известен ультразвуковой дефектоскоп, снабженный большим числом отдельных ультразвуковых излучателей, расположенных в ряд по ширине проверяемого изделия, перпендикулярно к направлению его перемещения. Эти излучатели поочередно подключаются к генератору ультразвуковых импульсов для создания в изделии ультразвукового луча, непрерывно пробегающего поперек .изделия.

Предлагаемый дефектоскоп является дальнейшим развитием и усовершенствованием известного. B нем регистрирующее приспособление выполнено в виде тиратронного реле, к сетке тиратрона которого подключена емкость, обеспечивающая одновременную подачу на нее установленного постоянного напряжения и импульса сигнала через нормализующ|ий его величину триггер и разделительный диод. Таким образом упрощается конструкция дефектоскопа, повышаются надежность его работы и чувствительность к дефектам.

На фиг. 1 схематически изображен описываемый дефектоскоп; на фиг. 2 — релейное устройство дефектоскопа.

Дефектоскоп содержит ванну 1 с жидкостью, в которую помещено изделие 2, приемные щупы 8, излучающие щупы 4, генераторы 5, электронный коммутатор б, усилитель

7 импульсов сигнала, усилитель 8 селекторных импульсов, селектор 9 и тиратронное реле 10, используемое в качестве регистрирующего приспособления.

Для зажигания тиратрона достаточно попадания любого из импульсов сигнала без применения вспомогательных импульсов и селектора. При этом релейное устройство может автоматически сигнализировать как

10 о наличии дефекта, так и о выходе из строя любого щупа или генератора.

Релейное устройство дефектоскопа работает за счет заряда емкости от двух цепей. Первая цепь, работающая от импульсов сигнала

15 через нормализующий триггер 11 (одновибратор, вырабатывающий пмпульсы отрицательной полярности) и разделительный диод

12, при наличии импульса сигнала заряжает емкость 18 до некоторого отрицательного по20 тенциала, лежащего выше порога зажигания тиратрона, после чего емкость разряжается на сопротивление 14.

Постоянная времени (18, 14) выбрана такой, что при пропадании одного из импуль25 сов сигнала емкость успеет разрядиться до значения потенциала ниже порога зажигания тиратрона, последний зажигается и включает исполнительное реле (не показано).

Вторая цепь заряжает емкость до положи30 тельного потенциала через сопротивление 15, 17072?

Фиг. /

С оста вител ь Н. М. Л инд

Редактор Л. М. Жаворонкова Техред А, А. Камышникова Корректор Ю. М. Федулова

Заказ 1020/14 Тираж 1300 Формат бум. 60>(90 /в Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тем самым увеличивая скорость разряда емкости. Благодаря этому повышается надежность зажигания тиратрона при попадании одиночного импульса от малых дефектов, что равноценно повышению чувствительности дефектоскопа.

Предмет изобретения

Ультразвуковой многощуповый дефектоскоп по авт. св. № 142468, отличающийся тем, что, с целью упрощения дефектоскопа, повышения надежности его работы и чувствительности к дефектам, регистрирующее приспособление выполнено в виде тиратронного ре5 ле, к сетке тиратрона которого подключена емкость, обеспечивающая одновременную подачу на нее установленного постоянного напряжения и импульса сигнала через нормализующий его величину триггер и раздели10 тельный диод.
