Способ диагностирования технического состояния системы улавливания газов в воздухе при высокотемпературной переработке полимерных материалов
Патент 1707444
Авторы
Классы МПК
Способ диагностирования технического состояния системы улавливания газов в воздухе при высокотемпературной переработке полимерных материалов
Иллюстрации
Реферат
Изобретение позволяет повысить точность диагностирования технического состояния системы улавливания газов из воздуха при высокотемпературной переработке полимерных материалов и упростить определение улавливания газов при любых режимах работы. Измеряют и сопоставляют количества выделяющихся газов, удаленных системой и поступающих в помещение. В оборудование , имитирующее работу, вносят источник газовыделения в виде герметичной ампулы с заключеннь.1 внутри газом в виде заранее известного количества летучего вещества на твердом носителе. Нарушают герметичность источника выделения. Загазованный воздух пропускают через сорбенты. Кол-во газов, поступающих в помещение, определяют по разнице количества газа, заключенного в ампуле и уловленного сорбентами. СО С

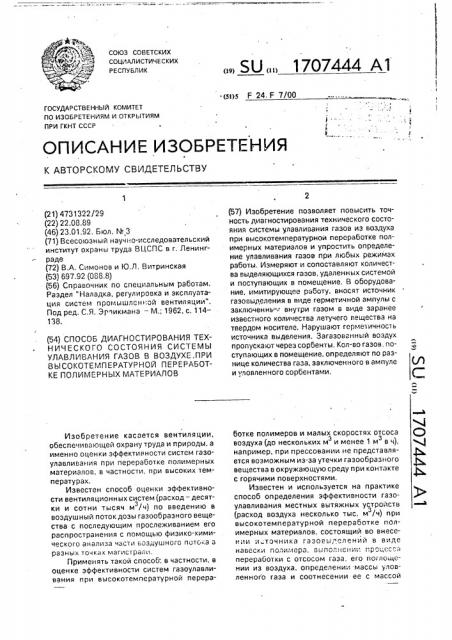

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
° (s»s F 24, F 7/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
2 м
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4731322/29 (22) 22.08.89 (46) 23.01.92. Бюл. ru. 3 (71) Всесоюзный научно-исследовательский институт охраны труда ВЦСПС в г. Ленинграде (72) B.À. Симонов и Ю,Л. Витринская (53) 697,92 (088.8) (56) Справочник по специальным работам.
Раздел "Наладка, регулировка и эксплуатация систем промышленной вентиляции".
Под ред. С.Я, Эр икмана — М.; 1962, с. 1 14—
138. (54) СПОСОБ ДИАГНОСТИРОВАНИЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ СИСТЕМЫ
УЛАВЛИВАНИЯ ГАЗОВ В ВОЗДУХЕ.ПРИ
ВЫСОКОТЕМПЕРАТУРНОЙ ПЕРЕРАБОТКЕ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
Изобретение касается вентиляции, обеспечивающей охрану труда и природы, а именно оценки эффективности систем газоулавливания при переработке полимерных материалов, в частности, при высоких температурах.
Известен способ оценки эффективности вентиляционных систем (расход — десятки и сотни тысяч м /ч) по введению в воздушный поток дозы газообразного вещества с последующим прослеживанием его распространения с помощью физико-химическог0 анализа части воздушного потока 3 разных точках магистрали.
Применять такой способ; в частности, в оценке эффективности систем газоулавливания при высокотемпературной перера„, 50,„1707444 А1 (57) Изобретение позволяет повысить точность диагностирования технического состояния системы улавливания газов из воздуха при высокотемпературнои переработке полимерных материалов и упростить определение улавливания газов при любых режимах работы. Измеряют и сопоставляют количества выделяющихся газов, удаленных системой и поступающих в помещение. В оборудование, имитирующее работу, вносят источник газовыделения в виде герметичной ампулы с заключеннь : внутри газом в виде заранее известного количества летучего вещества на твердом носителе. Нарушают герметичность источника выделения. Загазованный воздух пропускают через сорбенты, Кол-во газов, поступающих в помещение, определяют по разнице количества газа, заключенного в ампуле и уловленного сорбентами. ботке полимеров и малых скоростях отсоса воздуха (до нескольких м и менее 1 м в ч), например, при прессовании не представляется возможным из-за утечки газообразного вещества в окружающую среду при контакте с горячими поверхностями.
Известен и используется на практике способ определения эффективности газоулавливания местных вытяжных устройств (расход воздуха несколько тыс. м /ч) при высокотемпературной переработке полимерных материалов, состоящий во внесении и точника газоеы, олений в виде навески поли;. ера, выпо"HGHL процес а переработки с отсосом газа, его поглощении из воздуха, определении массы уловленного газа и соотнесении ее с массой
1707444
Составитель В.Симонов
Редактор Е.Полионова Техред М.Моргентал Корректор О.Ципле
Заказ 9 Тираж Подписное
ВНИИПО Государс1венногс .омитета l о изобретениям и открытиям при ГКНТ СССР
113035; Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 выделяющегося из полимера газа. Главным недостатком этого способа являются трудоемкость и погрешность (до 30",,) оценки эффективности газоулавливания. Для расчета эффективности по данному способу вначале экспериментально находят максимальный, как правило, очень большой расход воздуха, когда масса уловленных газовыделений практически не изменяется и принимается равной массе выделяющихся из перерабатываемых полимеров газов (коэффициент эффективности К=1). "àòåì оп ределяется по отношению к этой величине эффективность вытяжных устройств при различных, меньших чем максимальный, расходах воздуха.
Определение величины K=1 связано с дополнительными энергозатратами на вентиляцию. Снижение погрешности достигается
I большим числом определений с последующей статистической обработкой данных.
Цель изобретения — повышение точности и упрощение определения эффективности систем газоулавливания при любых режимах работы вытяжных ус1 ройств.
Цель достигается тем, что в качестве источника газовыделений используют индивидуальное летучее вещество в виде жидкости или раствора на твердом носителе, помещенном в разрушаему э капсулу с образованной на ее поверхн )сти термостойKol1 герметизируюшей пленкой при обработке капсулы раствором полимера.
При этом в качестве носителя используют . фильтровальную бумагу, капсулу выполняют из металлической фольги, а пленку образуют из раствора полиметилметакрилата в дихлорэтане.
Преимуществом 1акого способа определения эффективности газоулавливания перед существующими является постоянство массы выделяющегося индивидуального вещества без его потерь при хранении в заранее приготавливаемых герметичных капсулах, сохранности массы вещества при контакте с горячими поверхностями до выполнения процесса переработки с отсасыванием газов, что позволяет повысить точность и упростить определение эффективности газоулавливающих систем за счет исключения операции нахождения макси5
50 мального расхода воздуха для полного улавливания газовыделений, Способ состоит в следующем.
Загерметизированную капсулу с индивидуальным химическим веществом помещают в подготовленное к работе разогретое перерабатывающее устройство. При работающем местном вытяжном устройстве раздавливают механическим воздействием капсулу, отсасывают испаряющееся индивидуальное вещество с потоком воздуха и поглощают его подходящим жидким или твердым сорбентом. Массу уловленного из воздуха индивидуального химического вещества в сорбенте определяют известными физико-химическими методами, например фотометрией, хроматографией. Найденное значение относят к массе индивидуально о вещества в контрольных, не подвергавшихся переработке капсулах, получая коэффициент эффективности газоулавливания, Для расчета среднего значения последнего выполняют не менее пяти определений в одинаковых условиях переработки и столько же в контрольных капсулах.
Формула изобретения
Способ диагностирования технического состояния системы улавливания газов в воздухе при высокотемпературной переработке полимер". Llx материалов, заклк чающийся в измерении и сопоставлении количества газов, выделяющихся при работе оборудования, удаленных системой улавливания газов и поступивших в помещение, отличающийся тем, что, с целью повышения точности и упрощения определени" улавливания газов при любых режимах работы системы, снабженной сорбентами, в оборудование, имитирующее работу, дополнительно вносят источник газовыделения в виде гер;летичной ампулы с заключенным внутри последней газом в виде заранее известного количества летучего вещества на твердом носителе, и нарушают герметичность источника газовыделения, при этом в системе загазованный воздух пропуска от через сорбенты, а количество газов, поступивших в помещение, определяют по разнице количества газа, заключенного в ампуле и уловленного сорбентами.
