Копер для ударных испытаний

Копер для ударных испытаний

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, а именно к копрам для ударных испытаний. Целью изобретения является повышение долговечности. Копер содержит станину с направляющими, установленную в них сбрасываемую платформу и устройство для фиксации платформы после отскока. 2 Устройство включает цанговые зажимы и элементы для обжатия лепестков цанг, установленную на платформе подпружиненную снизу подвижную плиту 7 и механизм инерционного действия для стопоренин плиты до удара, выполненный в виде установленных па оси кулачка и эксцентрично установленного груза. Механизм также снабжен рычагом и подпружиненным толкателем для взаимодействия с захватом при его опускании . В момент удара освобождается от сюрения плита. При ее движении г верх цанговые зажимы перемещаются от..оси тельно платформы и элементы обжимают лепестки цангового зажима с фиксацией платформы в верхней точке отскока. Срабатывание цанговых зажимов с временной задержкой после удара уменьшает длительность их соприкосновения с направляющими , что обусловливает повышение долговечности. 1 з.п, ф-лы, 4 ил. О

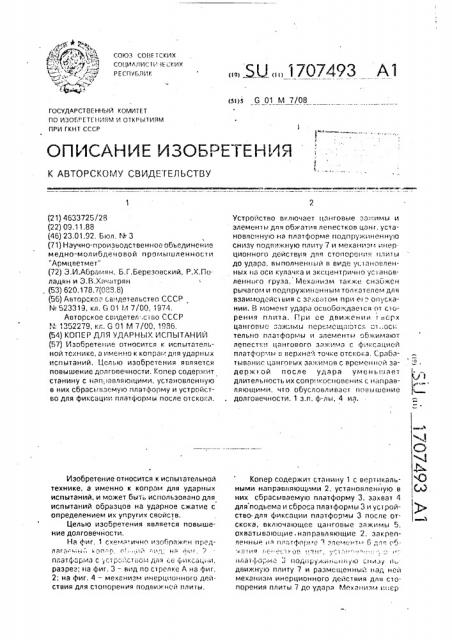

СОЮЗ СОВЕ ТСКИХ

СОЦИАЛИСТ И -IV- СКИХ

РЕСПУГ>ЛИК (s<)s 6 01 M 7/08

ГОСУДАРСТОЕ ННЫЙ КОМИТЕТ

ПО ИЗОЕ1РЕТЕНИЯМ и ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

t (.

wall 11

С> ф (21) 4633725/28 (22) 09.11.88 (46) 23,01.92. Бюл. N. 3 (71) Научно-проиээводственное обьединение медно-молибденовой промышленности

"Армцветмет" (72) 3.И.Абрам я н, Б. Г, Березовский, P,Х.Поладян и 3,В,Хачатрян

I (53) 620.178,7(088,8) (56) Авторское свидетельство СССР

N. 523319, кл. G 01 М 7/00, 1974, Авторское свидетел,с- Во СССР

М: ",352279, кл. G 01 M 7/00, 1986. (54) КОПЕР ДЛЯ УДАРНЫХ ИСПЫТАНИЙ (57) Изобретение относится к испытательной технике, а1менно к копра>-. для ударных испытаний. Целью изобретения является повышение долговечности. Копер содержит станину с нап Павля югцими. установленную в них сбрасываемую платформу и устройство для фиксации платформы после отскока.

Изобретение относится к испьп ательной технике, а именно к копрагл для ударных испытаний, и может быть использовано для испытаний образцов на ударное сжатие с определением их упругих свойств.

Целью изобретения является повышение долговечности.

На фиг. 1 схема.ичный изображен предЛага = . Ы К ОП; г> г! „,,;;;.l;,I,I ". На гвйг 2 платфор ла с >стра.,ство>л для се ч иксац и, разрез; на фиг. 3 — вид по стрелке А на фиг, 2; на фиг. 4 — механизм инерционного действия для стопорения подвижной плиты.

5U „1707493 А1

Устройство включает цанговые зэ>;:ил1ы и элементы для обх атия лепестков цанг, установленную на платформе подпружиненную снизу подвижную плиту 7 и л1еханизм инерционного действия для стопорения плиты до удара, выполненный в виде ус>ановленных Iia оси кулачка и эксцентрично ус1ановленного груза. Механизм такж» снабжен рычагом l1 подпружиненным толкателел1 для взаи>лодейс i вия с захватом при pi е опускании, В момент удара освобождае1ся от с>орения плита. При се движении i cpx цанговые ззж;1мы пере;леща,Ьтся о1..оси тельно платформы и элементы обжимают лвпестки цангового зажила с фиксацией платфор .;ь> = верхней точке отскока. Срабатывание цанговых зажимов с временной задерж> ой после удара ул1еньшает длительность их соприкосновения с направляющими, что обусловливает повышение долговечности. 1 з.п. ф-лы, 4 ил.

Копер содержит станину 1 с вертикальными направляющими 2, установленную в них сбрасываемую платформу 3, захват 4 для подьема и сброса платфорл1ы 3 и уст ройство.для фиксации платформы 3 после отскока, включающее цанговые зажимы 5, охватывающие. направляющие 2, закрепленные i» платформе ". злеме> т>- 6,д"„л еб Ilа!PP / Е С, i OA IIЭН - Iir -I -,!Ir: >, нлдг ро>",ме 3 поднружiit p>III)>o с»и.>у oI., движную плиту 7 и размещенный над неГ1

)леханиз>л инерционного действия для стопорения плить! 7 до удара Меха»из>л и >ер

1707493 ционного действия выполнен в виде установленного на горизонтальной оси 8 кулачка 9 с эксцентрично закрепленным на оси 8 грузом 10, а для возврата этого механизма в исходное состояние он снабжен закреп- 5 ленным на оси 8 рычагом 11 и подпружиненны 4 толкателем 12, установленным на платформе 3 с возможностью взаимодействия с захватом 4 и рычагом 11. На станине

1 установлена наковальня 13 для взаимо- 10 действия при ударе с платформой 3 и служащая также для передачи ударной нагрузки на испытуемый образец 14, Для определения высоты отскока на платформе 3 укреплен указатель 15, а на станине — шкала 16. 15

Копер работает следующим образом.

При срабатывании захвата 4 предварительно поднятая лебедкой 17 платформа.3 начинает падать, а после удара о наковальню 13 — отскакивать вверх. В момент удара срабатывает механизм инерционного дей- 20 ствия за счет действия груза 10, поворачивающего кулачок 9, который при повороте освобождает от стопорения плиту 7. При отскоке подпружиненная плита 7 начинает перемещаться вверх относительно плат- 25 формы 3 вместе с цанговыми зажимами 5, лепестки которых обжимаются элементами

6 с фиксацией цанговых зажимов 5 на направляющих 2 и остановом за счет этого платформы 3 в верхней точке отскока с эа- 30 ,мером высоты отскока по шкале 16. По высоте отскока судят об упругих свойствах материала образца 14.

Для подготовки нового сброса захват 4 опускается и поворачивает через толкатель 35

12 рычаг 11 и кулачок 9, который поджимает плиту 7 к платформе 3 с расфиксацией цангового зажима ", Затем захват 4 поднимает платформу 3 на необходимую высоту для. последующего сброса. 40

Сраба-.ы вание цан говы х зажимов 5 с временной задержкой после удара уменьшает длительность их соприкосновения с направляющими, что ведет к уменьшению их износа. а следовательно, и к повышению долговечности копра. Автоматический возврат механизма инерционного действия в исходное состояние под действием опускающегося захвата 4 упрощает эксплуатацию.

Формула изобретения

1. Копер для ударных испытаний, содержащий станину с вертикальными направляющими, установленную в них сбрасываемую платформу, захват для подъема и сброса платформы и устройство для фиксации платформы после отскока, включающее цанговые зажимы, охватывающие направляющие, и элементы для обжатия лепестков цанг, от л и ч а ю щи и с я тем, что, с целью-повышения долговечности, устролство для фиксации платформы снабжено установленными на платформе подпружиненной снизу подвижной плитой и размещенным над ней механизмом инерционного действия для стопорения подвижной плиты до удара, корпус каждого цангового зажима соединен с подвижной плитой, а элементы для обжатия лепестков цан ак плены на платформе.

2. Копер по и, 1, отличающийся тем, что, с целью упрощения эксплуатации, механизм инерционного действия выпол-. нен в виде установленного на горизонтальной оси кулачка с эксцентрично закрепленным на оси грузом, а для воз"-рата этого механизма в исходное состояние он снабжен закрепленным на оси рычагом и подпружиненным толкателем, установленным на платформе с возможностью взаимодействия с захватом и рычагом, i707493

1707493

1707493
