Антенна спутниковой связи

Антенна спутниковой связи

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной технике и может использоваться в антеннах спутниковой телесвязи. Цель изобретения состоит Б пор.ыи;ении. точности наведения. Антенна спутниковой связи состоит из установленных нз основании 1 рефлектора 2, контррефлектора 15, опорно-поворотного устройства (ОПУ) 3 с часовой осью 4 и угломестной осью, образованной шарнирами 7. осью скопления, образованной шарнирами 8 крепления рефлектора 2 к ОПУ 3 и шарнирно установленными линейными приводами наведения 9,10, 11. Один из шарниров угломестной оси 5 соединен с шарниром 8 оси склонения посредством линейного привода нзэедения 10 по часовой оси 4. Примем ось склонения, угломестная ось и линейный привод наведения 10 лежат в одной плоскости , перпендикулярной часовой оси 4. В процессе работы линейный привод наведения 10 сохраняет свое положение в плоскости . Шарниры его соединений с угломестной осью и рефлектором 2 выполнены одноосными. 2 ил. t

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 H 01 0 3/08

ГОСУДАРСТВЕОНЬ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7б

due 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4756593/09 (22) 04.11.89 (46) 23,01.92,Бюл. N. 3 (71) Тернопольское конструкторское бюро опытных работ (72) В.М,Мамчур (53) 621.396.677 (088.8) (56) Патент США

М 3945015, кл. Н О1 0 3/08, 1976.

Патент США

".3 423232", кл. Н 0, Q 3/08, 1980. ("„-, А,",1ЕННА СПУТНИКОВОЙ СВЯЗИ ;57) Изобретение относится к антенной технике и может использоваться в антеннах спутниковой телесвязи. Цепь изобретения состоит в повышении точности наведения.

Антенна спу-, иковой связи состоит из устаí-aëåííûõ нз основании 1 рефлектора 2, ЫЛ 1 707664 А1 контррефлектора 15, опорно-поворотного устройства (ОПУ) 3 с часовой осью 4 и угломестной осью, образованной шарнирами 7, осью скопления, образованной шарнирами

8 крепления рефлектора 2 к ОПУ 3 и шарнирно установленными линейными приводами наведения 9, 10, 11, Один из шарниров угломестной оси 5 соединен с шарниром 8 оси склонения посредством линейного привода наведения 10 по часовой оси 4, Причем ось склонения, угломестная ось и линейный привод наведения 10 лежат в одной плоскости, перпендикулярной часовой оси 4. В процессе работы линейный привод наведения 10 сохраняет свое положение в плоскости. Шарниры его соединений с угломестной осью и рефлектором 2 выполнены одноосными. 2 ИR.

1707664

И обретение относи ся к ан1енной технике и может использоваться е антенных устройствах спутниковой телесьяэи.

Иэвес1но антенное устройство спутникового радиовещания, содержащее основание. антенну, опорно-поворотное устройство (ОПУ), выполненное в виде подпорок, часть иэ которых имеет переменную длину. ОПУ содержит часовую и угломестную оси, а также ось склонения.

Недостатком устройства является снижение точности наведения вследствие наличия в приводе наведения антенны по часовой оси карданных шарниров, так как этот привод при наведении антенны перемещается в двух плоскостях. Кроме того, возрастают нагрузки на ОПУ, передаваемые от привода наведения по часовой оси.

Наиболее близким по технической сущности и достигаемому эффекту к изобретению является ОПУ наземных станций, содержащее основание, антенну, ОПУ, включающее в себя часовую и угломестную оси и ось склонения. Угломсстная ось образована шарнирами крепления ОПУ к ocHQванию. Ось склонения образована шарнирами крепления антенны к ОПУ. Приводы нзведсния по осял установлены шарнирно. По ксгйней мере сдин из шарниров угломестной оси соединен с шарниром оси склонения посредством привода наведения по часовой оси, Недостатком описанчого устройства также яьляется наличие карданных шарниров в местах кремлен..я привода по часовой оси, что снижает T0чно ть изведения антенногоустройстьз Кр:,- =;; о. возрастают нагрузки на СПУ, передзьземыe гриесдом наведения по часовой оси что приводит к необходимости усиления конструкции ОПУ и увеличения его массы.

Цель изобретения — повышение точности изведения — достигзь-,ся тем. что е ан1енне с Iутникcеc." сEязл составляю цей из установленных на осноаам.1и рЫлектора, контррефлектора, ОПУ с часовой осью и угломестной осью, образованной шарнирами крепления ОПУ к основанию, осью склонения, образованной шарнирами крепления антенны к ОПУ, и шарнирно ус;аноеленными линейными приводами наведения, причем по крайней мере один из шарниров угломестной оси соединен с соответствующим шарниром оси склонения, угломестная ось и линейный привод наведения по часовой оси лежат в одной плоскости, перпендикулярной чвсоеой оси.

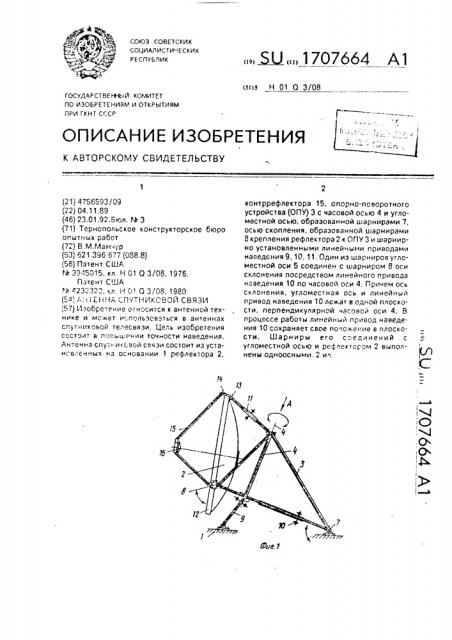

На фиг. 1 изображено заявляемое устройство, вид сбоку; на фиг, 2 — вид А HS фиг.

5

Антенна спутниковой связи содержит установленный на основании 1 рефлектор 2 и ОПУ 3 с часовой осью 4. ОПУ 3 также содержит угломестную ось 5 и ось 6 склонения. Угломестная ось 5 образована шарнирами 7 крепления ОПУ 3 к основанию 1. Ось

6 склонения образована шарнирами 8 крепления рефлектора 2 к ОПУ 3, Устройство содержит установленные шарнирно привод

9 наведения по угломестной оси 5, привод

10 наведения по часовой оси 4 и привод 11 наведения по оси 6 склонения. Приводы 911 выполнены линейными и установлены шарнирно. По крайней мере один из шарниров 7 угломестной оси 5 соединен с соответствующим шарниром 8 оси 6 склонения посредством привода 10 наведения по часовой оси 4. Во всем диапазоне углов наведения рефлектора 2 ось 6 склонения и угломестная псь 5 ОПУ 3 расположены в плоскости, перпендикулярной часовой оси

4, а линейный привод 10 наведения по часовой оси 4 расположен в этой плоскости. ОПУ

3 выполнено, например, стержневым. Рефлектор 2 выполнен с фланцем 12, Шарниры 8 оси б склонения и шарнир 13 крепления привода 11 к рефлектору 2 прикреплены к его флзнцу 12. Шарниры 8 и 13 могут быть выполнены заодно с кронштейнами 14 крепления опор 15 контррефлектора 16, Антенна работает следующим образом.

При наведении рефлектора 2 приводом

9 положение рефлектора 2 изменяется относительно угломестной оси 5 приводом 10 отнеси-,ельно часовой оси 4 и приводом .1 отнэсите,". но оси 6 склонения. Привод 10 пр.; наведении рефлектора 2 относительно часовой оси 4 совершает перемещения (колебзтельные движения относительно шарнира 7 угломестной оси 5) в одной плоскости, перпендикулярной часовой оси

4, в которой рззл1ещен линейный привод 10.

При выполнении антенны спутниковой связи по г.;едлсженной схеме исчезает неон>.одимость е пр.1менении кзрдзнных шарнирое в л естзх крепления привода наведения по часовой оси, вследс-еие чего повышается точность наведения. При этом нагрузки íà ОПУ от привода наведения по часоьой оси уменьшаются, так как он при любых пз"".ожениях антенны расположен в плоскости, перпендикулярной часовой оси.

Появляется возможность уменьшить мзссу

ОПУ. Кроме того, конструкция облздзет повышенной жесткостью и ветроустойчиьаостью, Формула изобретения

Антенна спутниковой связи, состоящая из установленнь х на основании рефлекто1707664

1б

Составитель Т.Теребус

Техред М.Моргентал Корректор M.Кучерявая

Редактор B.Äàíêî

Заказ 270 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ра, контррефлектора, опорно-поворотного устройства (ОПУ) с часовой осью, угломестной осью, образованной шарнирами крепления ОПУ к основанию, осью склонения, образованной шарнирами крепления антенну к ОПУ, и шарнирно установленными линейными приводами наведения по осям, причем по крайней мере один из шарниров угломестной оси соединен с соответствующим шарниром оси склонения посредством линейного привода наведен ч по часовой оси, отличающаяся тем. что, с целью повышения точности наведения, ось скло5 нения, угломестная ось и линейный привод наведения по часовой оси лежат в одной плоскости, перпендикулярной часовой оси.
