Устройство для подвода электроэнергии от неподвижного объекта к подвижному

Устройство для подвода электроэнергии от неподвижного объекта к подвижному

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - уменьшение габаритов устройства. Последнее содержит барабаны 2 и 5, между которыми не оси установлено водило 7, кинематически связанное с барабанами дифференциалом, образованным шестернями 9. 4 и 6. При вращении барабана 5 водило 7 вращается вокруг оси 3 с угловой скоростью, в два раза меньшей, чем скорость барабана 5, и перематывает кабель 13 с барабана 2 на барабан 5 с помощью роликов 12. За один оборот водила 7 происходит осевое перемещение опоры 10 в сторону барабана 2 на расстояние , равное диаметру кабеля. Витки кабеля со стороны свободного его конца поджимаются ребордой 16. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s Н 02 G 11/02

ГОСУДАРСТВЕН4ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВАуо

О 3 с

О (21) 4747055/07 (22) 11.10.89 (46) 23.01.92, Бюл, N 3 (71) Конструкторское бюро "Мотор" (72) B.Ì.Áëoõèí и А,П.Шустов (53) 621,315(088.8) (56) Авторское свидетельство СССР

М 1274049, кл. Н 02 G 11/02, 1984. (54) УСТРОЙСТВО ДЛЯ ПОДВОДА ЭЛЕКТРОЭНЕРГИИ OT НЕПОДВИЖНОГО ОБЪЕКТА К ПОДВИЖНОМУ (57) Изобретение относится к электротехнике. Цель изобретения — уменьшение габаритов устройства, Последнее содержит

„„SU ÄÄ 1707680 А1 барабаны 2 и 5, между которыми на оси установлено водило 7, кинематически связанное с барабанами дифференциалом, образованным шестернями 9, 4 и 6. При вращении барабана 5 водило 7 вращается вокруг оси 3 с угловой скоростью, в два раза меньшей, чем скорость барабана 5, и перематывает кабель 13 с барабана 2 на барабан

5 с помощью роликов 12. За один оборот водила 7 происходит осевое перемещение опоры 10 в сторону барабана 2 на расстояние, равное диаметру кабеля. Витки кабеля со стороны свободного его конца поджимаются ребордой 16. 2 ил.

1707680

Изобретение относится к электротехнике, Цель изобретения — уменьшение габаритов устройства.

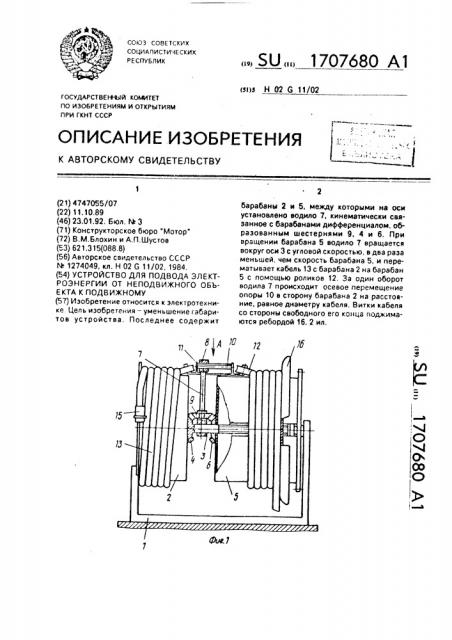

На фиг.1 показано предлагаемое устройство; на фиг,2 — вид А нэ фиг.1.

Устройство содержит основание 1 (фиг,1), на котором неподвижно закреплен барабан 2 на оси 3, выполненной за одно целое с ходовым винтом. Нэ барабане 2 неподвижно установлена коническая шестерня 4. На оси 3 подвижно смонтирован барабан 5 с конической шестерней 6, жестко связанной с ним. Между барабанами 2 и

5 на оси 3 установлено водило T с направляющей 8 в виде втулки на конце, на котором соосно размещена коническая шестерня 9, находящаяся в зацеплении с шестернями 4 и 6, образующими дифференциал, кинематически связывающий водило с барабанами

2 и 5, имеющими гладкую поверхность

На конце водила 7 в направляющей 8 установлена опора 10 с воэможностью перемещения параллельно оси 3. На концах опоры 10 расположены кронштейны 11 с роликами 12.

На неподвижный барабан 2 и подвижный барабан 5 того же размера намотан кабель 13. Переход кабеля с одного барабана на другой осуществляется с помощью петли. образованной роликами 12 и желобом 14, закрепленным на опоре 10. Намотка кабеля 13 на барабаны 2 и 5 происходит в одном направлении. Один конец кабеля 13 закреплен на неподвижном барабане с помощью штепсельного разъема 15 Другой конец (свободный) кабеля 13 сматывается с барабана 5. Барабан 5 снабжен подвижной относите;ьно оси 3 ребордой 16 которая своими выступами 17 входит в продольные пазы 18, имеющиеся в барабане 5. выполненном полым.

Реборда 16 прижимается к кабелю 13 шайбой 19, установленной внутри барабана

5. B свою очередь, шайба 19 прижимается к выступам 17 реборды 16 с помощью пружины 20, установленной между шайбами 19 и сопряженным с ходовым винтом элементом в виде диска 21, Последний снабжен выступами 22, входящими в пазы 18 для зацепления с барабаном 5. Для привода барабана 5 имеется шестерня 23, жестко связанная с ним.

Устройство работает следующим образом, При вращении барабана 5 происходит обкатывание шестерни 9, установленной на водиле 7, шестерне 6. В свою очередь, шестерня обкатывает шестерню 4, жестко связанную с неподвижным барабаном 2 В

50 результате водило 7 вращается вокруг оси 3 в плоскости, перпендикулярной этой оси, с угловой скоростью, в два раза меньшей. чем скорость подвижного барабана 5. При этом свободный конец кабеля 13 сматывается или наматывается, в зависимости от направления, с барабана или на барабан 5.

При сматывании с барабана 5 свободного конца кабеля 13 водило 7, вращаясь вокруг оси 3. сматывает кабель с неподвижного барабана и благодаря прохождению кабеля

13 через ролик 12 и желоб 14 наматывав его на свободную часть барабана 5, За один оборот водила 7 происходит осевое перемещение опоры 10 в сторону барабана 2 на расстояние, равное диаметру кабеля 13. Так как угловая скорость водила 7 в два раза меньше, чем угловая скорость подвижного барабана. скорость сматывания кабеля с неподвижного барабана 2 на подвижный барабан 5 в дв= раза меньше. чем скорость сматывания свободного конца кабеля 13 с барабана 5.

В исходном положении, когда свободный конец кабеля 13 весь смотан с устройства, кроме части кабеля 13, проходящей от раэьема 15. через ролики 12 и желоб 14, опора 10 занимает крайнее левое положение. 8 исходном положении реборда 16. поджатая пружиной 20, упирается в участок кабеля 13, выходящий из желоба 14. 3а два оборота подвижного барабана 5 наматывается (или сматывается) один виток кабеля на неподвижный барабан 2. Реборда 16 эа два оборота перемещается на расстояние, равное двум диаметрам кабеля 13, а опора 10 с роликами 12 перемещается в том же направлении на величину одного диаметра кабеля.

B результате намотки кабель размещается на барабанах 2 или 5 плотно и равномерно. При перемотке всей длины кабеля реборда 16 перемещается на расстояние, равное и 4, где n — количество оборотов подвижного барабана 5; 4 — диаметр кабеля

13.

Опора 10 перемещается в том же направлении на расстояние, равное и 4

Использование изобретения позволяет уменьшить осевые габариты устройства при одновременном увеличении канатоемкости благодаря высокой плотности навивки кабеля нэ барабан, 55 Формула изобретения

Устройство для подвода электроэнергии от неподвижного объекта к подвижному, содержащее два соосно размещенных гладких барабана одинакового размера, один иэ которых установлен с воэможностью враще1707680

ВиК4

22

Ю

Составитель Н.Борисова

Техред M.Mîðãåíòàë Корректор Т.Малец

Редактор Г,Бельская

Заказ 271 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-Э5, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 ния на оси, соединенной с другим неподвижно установленным барабаном, водило, кинематически связанное с барабанами посредством размещенного между ними дифференциала, гибкий кабель, последовательно уложенный на оба барабана s одном направлении с образованием петли, приспособление для упорядоченной укладки кабеля, включающее соединенную с водилом и установленную на направляющей с .возможностью перемещения параллельно оси барабанов опору с роликами. взаимодействующими с петлей кабеля, ходовой винт, сопряженный на резьбе с одним из элементов устройства, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов, вращающийся барабан выгюлнен полым со сквозными продольными пазами и подвижной ребордой, имеющей воэможность перемещения по указанным пазам. направляющая за5 креплена нв водиле и выполнена с возможностью свободного перемещения по ней опоры с роликами при. взаимодействими последних с крайними витками кабеля со стороны петли, ходовой винт выполнен за одно

10 целое с неподвижной осью, при этом злемент, сопряженный с ходовым винтом, имеет форму диска. размещенного в полости барабана с возможностью перемещения вдоль его оси пО средством направляющих выстугюв, уствнов15 ленных в пазах барабана, и взаимодействия с подвижной ребордой.
