Реферат

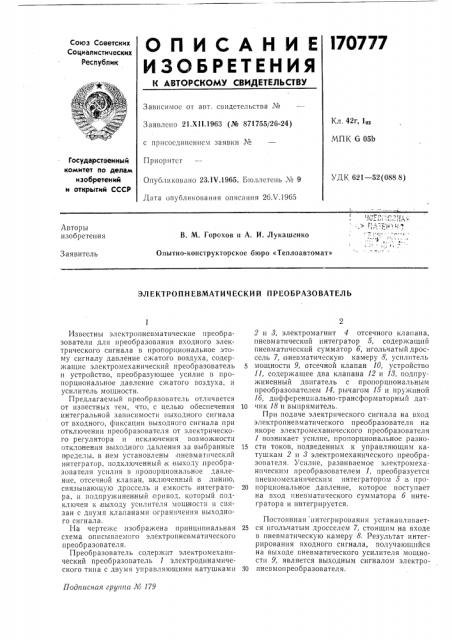

О П И С А Н И Е 170777

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_o

Кл. 42г, 1ез

МПК б 05b

Заявлено 21.Xll.1963 (№ 871755/26-24) с присоединением заявки К

Приоритет

Государственный комитет по делам изобретений и открытий СССР

УДК 621 — 52(088.8) Опубликовано 23.1V.1965. Бюллетень М 9

Дата опубликования описания 2бХ.19б5

Авторы изобретения

В. М. Горохов и A. И. Лукашенко

Опытно-конструкторское бюро «Теплоавтомат»

Заявитель

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

Под гисная группа Лб 179

Известны электропневматпческие преобразователи для преобразования входного электрического сигнала в пропорциональное этому сигналу давление сжатого воздуха, содержащие электромеханический преобразователь и устройство, преобразующее усилие в пропорциональное давление сжатого воздуха, и усилитель мощности.

Предлагаемый преобразователь отличается от известных тем, что, с целью обеспечения интегральной зависимости выходного сигнала от входного, фиксации выходного сигнала при отключении преобразователя от электрического регулятора и исключения возможности отклонения выходного давления за выбранные пределы, в нем установлены пневматический интегратор, подключенный к выходу преобразователя усилия в пропорциональное давление, отсечной клапан, включенный в линию, связывающую дроссель и емкость интегратора, и подпружиненный привод, который подключен к,выходу усилителя мощности и связан с двумя .клапанами ограничения выходного сигнала.

На чертеже изображена принципиальная схема описываемого электропневматического преобразователя.

Преобразователь содержит электромеханический преобразователь 1 электродинамического типа с двумя управляющими катушками

2 и 8, электромагнит 4 отсечного клапана, пневматический интегратор 5, содержащий пневматический сумматор б, игольчатый дроссель 7, пневматическую камеру 8, усилитель

5 мощности 9, отсечной клапан 10, устройство

11, содержащее два клапана 12 и 18, подпружиненный двигатель с пропорциональным преобразователем 14, рычагом 15 и пружиной

1б, дифференциально-трансформаторный дат10 чик 18 и выпрямитель.

При подаче электрического сигнала на вход электропневматического преобразователя на якоре электромеханического преобразователя

1 возникает усилие, пропорциональное разно15 сти токов, подведенных к управляющим катушкам 2 и 8 электромеханпческого преобразователя. Усилие, развиваемое электромеханическим преобразователем 1, преобразуется пневмомеханпческим интегратором 5,в про20 порцпональное давление, которое поступает на вход пневматического сумматора б интегратора и интегрируется.

Постоянная интегрирования устанавливает25 ся игольчатым дросселем 7, стоящим на входе в пневматическую камеру 8. Результат интегрирования входного сигнала, получающийся на выходе пневматического усилителя мощности 9, является выходным сигналом электро30 пневмопреобразователя.

170777

Составитель В. Чернышов

Редактор Г. М. Печоров Техред Т. П. Курилко Корректор Л. В. Тюняева

Заказ 999г7 Тира>к l400 Формат бум. бОХ90/в Объем О,!6 изд. л, Цена 5 коп, ЦНИИПИ Гост.гарс асиного когнитета по делая изобрегений и открытий СССР

Москва, Центр, пр. Серова, и. 4

Типография, пр. Сапунова, 2

Выходное давление преобразователя под .ется на пнеь;!àòè÷åñêèé исполнительный механизм. Одновременно это давление подается на мембрану пропорционального пресбр а зов ател я, входящего в устройство 11. Р азвиваемое мембраной усилие передается на рычаг и уравновешивается пружиной 1б. Благодаря тому положение рычага пропорционально значению выходного давления преобразователя.

С рычагом связан сердечник 17 дифференциально-трансформаторного датчика 18, с коTopoI o снимается электрический сигнал обратной связи, пропорциональный выходному давлению. Переменное выходное напряжение датчика выпрямляется ш гпрямителем.

В случае, если выходное давление достигло верхнего предела, а входной электрический сигнал не исчез. рычаг перемещаясь вверх, открывает клапан 12, что приводит к падению давления через электромагнит 4 и, следовательно, к прекращению увеличения выходного давления. Гслп интегрирование происходит в направлении уменьшения выходного давления (значит, давление достигло установленного минимального значеHÎB), то рычаг, перемещаясь вниз, закрывает клапан 18, и сброс воздуха пз сумматора 6 прекращается, что повышает давление перед электромагнитом 4 и в результате чего уменьшается выходное давление.

Для фиксации выходного давления обесточпвается электромагнит 4 отсечного клапа5 на 10. Отсечной клапан срабатывает, что приводит к отсечке пневматической емкости 8 и к прекращению интегрирования.

Предмет изобретения 10 Злектропневматический преобразователь, содержащий электромеханический преобразователь электрического тока в пропорциональное усилие, пневматический преобразователь усилия в пропорциональное давление и усилитель

35 мощности, отличающийся тем, что, с целью обеспечения интегральной зависимости выходного сигнала от входного, фиксации выходного сигнала при отключении преобразователя от электрического регулятора и псключе20 ния возможности отклонения входного сигнала за выбранные пределы, в нем установлен пневматический интегратор, подключенный к выходу преобразователя усилия в пропорциональное давление, отсечной клапан, включен25 ный в линию, связывающую дроссель и емкость интегратора, и подпружиненный приьод, подключенный к выходу усилителя мощности и связанный с двумя клапанами ограничения выходного сигнала.
