Реферат



Изобретение относится к радиотехнике и может быть использовано в контрольноизмерительной аппаратуре, а также в климатических камерах для подключения электрорадиоизделий при сортировке их по электрическим параметрам. Цель изобретения - повышение надежности контактирования изделий с гибкими выводами, размещенными перпендикулярно базовой плоскости. Изделие 6 вставляют выводами в отверстия 7. После этого перемещают элемент 12 перемещения вверх. Зонды 5 прижимают выводы изделия 6 к цилиндрическому упору 9, взаимно компенсируя усилие контактирования и центрируя выводы изделия 6. 3 ил.

СОЮЗ СОВЕ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

is Н 05 К 1/18, 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4679598/21 (22) 14.04.89 (46) 23,01.92. Бюл. N. 3 (71) Научно-исследовательский институт приборостроения (72) В.Н. Филатов (53) 62.396.049(088.8) (56) Авторское свидетельство СССР

М 943924, кл. Н 01 В 21/66, 1982.

Авторское свидетельство СССР

М 1307978, кл. Н 05 В 1/18, 1985. (54) КОНТАКТНОЕ УСТРОЙСТВО (57) Изобретение относится к радиотехнике и может быть использовано в контрольно„.,5U „„1707788 А1 измерительной аппаратуре, а также в климатических камерах для подключения электрорадиоизделий при сортировке их по электрическим параметрам. Цель изобретения — повышение надежности контактирования изделий с гибкими выводами, размещенными перпендикулярно базовой плоскости. Изделие 6 вставляют выводами в отверстия 7. После этого перемещают элемент 12 перемещения вверх. Зонды 5 прижимают выводы изделия 6 к цилиндрическому упору 9, взаимно компенсируя усилие контактирования и центрируя выводы изделия 6. 3 ил.

1707788

Фиг3

Составитель Н.Шмелев

Техред M,Ìîðãåíòàë Корректор M. Кучерявая

Редактор Н.Рогулич

Заказ 277 Тираж Подписное

ВНИИПИ Гасу,.-врственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб.. 4/5

Производстве но издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобоетение относится к радиотехнике ; >;о. т быть использовано в контрольноиз леоительной аппаратуре, а также климатических камерах для подключения

rivi роскем, транзисторов и прочих электрорадиоиэделий при сортировке их по электрическим параметрам.

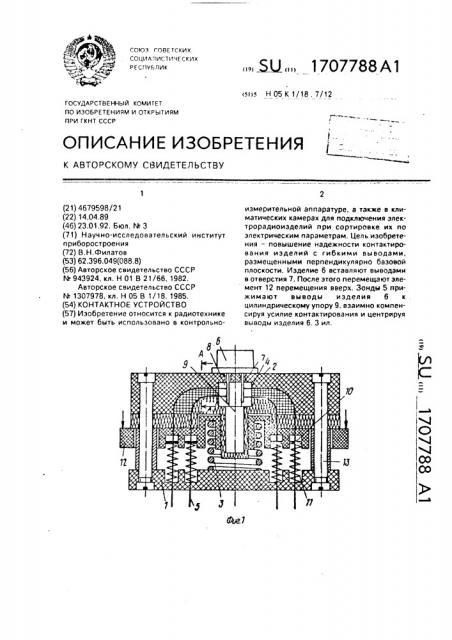

Цель изобретения — повышение надежности контактирования изделий с гибкими выводами, размещенными перпендикуля рно базовой плоскости, На фиг.1 изображено контактное устройство; на фиг,2 — сечение А- А на фиг,1, на фиг.3 токопо водящий KOHTBKT.

Контактное устройство содержит корпус 1 с крышкой 2, подпружиненной пружиной 3. В крышке размещено контактное поле 4, образованное упругими зондами 5, размещенными с воэможностью контактирования с контролируемым изделием 6.

B крышке 3 выполнены отверстия 7 и центральная полость 8. в которой размещено контактное поле 4 по цилиндрической образующей и дополнительный цилиндрический упор 9 с возможностью схвата выводами контролируемого изделия 6. Упругие зонды 5 выполнены в виде плоских лент, размещенных с возможностью прижима выводов контролируемого изделия 6 к цилиндрическому упору 9. На зондах 5 выполнены упоры 10, в которые упиралтс поужины 11, создающие необходиму о в у контактного давления. Между корпу» л 1 и крышкой 2 размещен элемент 1" еремещения на направляющих 13. Упоры 10 зондов 5 размещены с возможностью взаимодействия с э ементом 12 перемещения.

В исходном положении элемент 12 пе5 ремещения отведен в крайнее нижнее положение и зонды 5 отведены от цилиндрического упора 9. Изделие 6 вставляют выводами в отверстия 7. После этого перемещают элемент 12 перемещения

10 вверх. Зонды 5 прижимают выводы иэделия

6 к цилиндрическому упору 9, взаимно компенсируя усилие контактирования и центрируя выводы изделия 6.

Формула изобретения

15 Контактное устройство. содержащее корпус с подпружиненной крышкой и размещенным в ней контактным полем. образованным упругими зондами, размещенными с возможностью контактирования с контро20 лируемым изделием, о т л и ч à ю щ e e с я тем, что, с целью повышения надежности контактирования иэделий с гибкими выводами, размещенными перпендикулярно базовой плоскости, в крышке выполнены

25 отверстия под выводы контролируемого иэделия и центральная полость. в которой размещены контактное поле по цилиндрической образующей и дополнительный цилиндрический упор с воэможно30 стью охвата выводами контролируемого иэделия, а упругие зонды выполнены в виде плоских лент, размещенных с воэможностью прижима выводов контролируемого изделия к цилиндрическому упору.
