Магнитный сепаратор

Магнитный сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к магнитной сепарации слабомагнитных руд. Цель - повышение производительности сепаратора за счет более полного использования поверхности барабана и улучшения разгрузки концентрата. Сепаратор включает вращающийся барабан (Б) 1, установленный в ванне 8. Выполнен Б 1 из чередующихся ферромагнитных колец (ФМ10.2 и кольцевых постоянных магнитов (М). Намагничены М аксиально и обращены к ФМК 2 одноименными полюсами. Внутри Б 1 размещена неподвижная магнитная система 4 в виде секторных М 5, разделенных немагнитными секторами и закрепленными на магнитопроводе 1. Секторные М 5 намагничены радиально и обращены к ФМК 2 теми же полюсами, что и М. Установлены М 5 напротив ФМК 2. Магнитопровод 1 выполнен в виде секторной части цилиндра. Расположен он в зоне разгрузки, между загрузочным приспособлением 9 и разгрузочным приспособлением 11 для концентрата. Пульпу подают на поверхность Б 1 через приспособление 9. Немагнитная фракция сливается через разгрузочное приспособление 10 в приемник хвостов. Магнитная фракция притягивается к поверхности Б 1 и выносится в зону разгрузки. Здесь поле ослаблено из-за наличия магнитопровода 1, который замыкает поле на себя. Вода из брызгала 12 смывает концентрат в разгрузочное приспособление t1. Такое выполнение магнитной системы 4 повышает поле на поверхности Б 1 и улучшает разгрузку концентрата. 2 ил.feS00^ ю

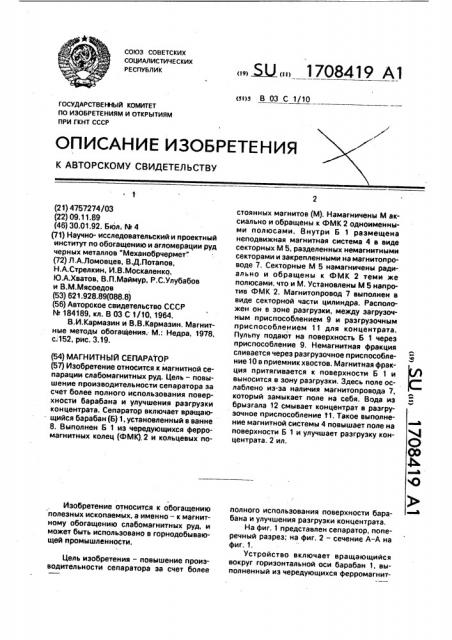

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 03 С 1/10 4

ГОСУДАРСТВЕНЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4757274/03 (22) 09.11.89 (46) 30.01.92. Бюл, 3Ф 4 (71) Научно- исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) Л.А.Ломовцев, В.Д.Потапов, H.А,Стрелкин, И.В.Москаленко, Ю.А.Хватов, В.П.Маймур, P.Ñ.Óëóáàáîâ и В.М.Мясоедов (53) 621.928.89(088.8) (56) Авторское свидетельство СССР

М 184189, кл. В 03 С: 1/10, 1964.

В.И.Кармазин и В.В.Кармазин. Магнитные методы обогащения.- М.: Недра, 1978, с,152, рис. 3.19. (54) МАГНИТНЫЙ СЕПАРАТОР (57) Изобретение относится к магнитной сепарации слабомагнитных руд. Цель — повышение производительности сепаратора за счет более полного использования поверхности барабана и улучшения разгрузки концентрата. Сепаратор включает вращающийся барабан (6) 1, установленный в ванне

8. Выполнен Б 1 из чередующихся ферромагнитных колец (ФМК).2 и кольцевых поИзобретение относится к обогащению полезных ископаемых, а именно — к магнитному обогащению слабомагнитных руд, и может быть использовано в горнодобывающей промышленности.

Цель изобретения — повышение производительности сепаратора зв счет более

5U „„1708419A1 стоянных магнитов (M). Намагничены M аксиально и обращены к ФМК 2 одноименными полюсами. Внутри Б 1 размещена неподвижная магнитная система 4 в виде секторных М 5, разделенных немагнитными секторами и закрепленными на магнитопроводе 7, Секторные М 5 намагничены радиально и обращены к ФМК 2 теми же полюсами, что и М. Установлены М 5 напротив ФМК 2. Магнитопровод 7 выполнен в виде секторной части цилиндра. Расположен он в зоне разгрузки, между загрузочным приспособлением 9 и разгрузочным приспособлением 11 для концентрата.

Пульпу подают на поверхность 6 1 через приспособление 9. Немагнитная фракция сливается через разгрузочное приспособление 10 в приемник хвостов. Магнитная фракция притягивается к поверхности Б 1 и выносится в зону разгрузки. Здесь поле ослаблено из-за наличия магнитопровода 7, который замыкает поле на себя. Вода из брызгала 12 смывает концентрат в разгрузочное приспособление 11. Такое выполнеwe магнитной системы 4 повышает поле на поверхности Б 1 и улучшает разгрузку концентрата. 2 ил. полного использования поверхности барабана и улучшения разгрузки концентрата.

На фиг. 1 представлен сепаратор, поперечный разрез; на фиг. 2 — сечение А — А на фиг. 1.

Устройство включает вращающийся вокруг горизонтальной оси барабан 1, выполненный из чередующихся ферромагнит1708419

Х /77ы

Ф г 1 ных колец 2 и кольцевых постоянных магнитов 3, намзгниченных аксизльно и обращенных к кольцам 2 одноимеными полюсами, Внутри барабана 1 расположена неподвижная магнитная система 4, выполненная иэ 5 секторных магнитов 5, разделенных немагнитными секторами 6 и закрепленных на магнитопроводе 7, Магнитные сектора 5 намагничены радиально и расположены напротив ферромагнитных колец 2. 10

При атом кольцевые магниты 3 и секторные магниты 5 обращены к кольцам 2 одноименными полюсами, Барабан 1 установлен в ванне 8, имею- 15 щей загрузочное приспособление 9, разгрузочное приспособление 10 для хвостов и разгрузочное приспособление 11 для концентрата.

Магнитопровод 7 выполнен в виде сек- 20 торной части цилиндра и расположен в зоне разгрузки концентрата, между загрузочным

9 и разгрузочным 11 приспособлением, Над приспособлением 11 для разгрузки концентрата расположено брызгало 12 для смыва 25 концентрата.

Магнитный сепаратор работает следующим образом.

Исходное питание из загрузочного приспособления. 9 подается нз барабан 1, где 30 магнитная фракция притягивается к его поверхности, где с помощью кольцевых магнитов 3 и секторных магнитов 5 создается высокая напряженность магнитного поля.

Барабан 1, вращаясь, выносит магнитный 35 материал в зону загрузки, где магнитное поле нз поверхности барабана 1 падает изэа замыкающего действия магнитопровода

7, Здесь происходит загрузка концентрата в разгрузочное приспособление 11.

Немагнитная фракция разгружается в нижней части ванны 8 в разгрузочное приспособление 10 для хвостов, Формула изобретения

Магнитный сепаратор, включающий установленный в ванне с воэможностью вращения вокруг горизонтальной оси барабан, выполненный из чередующихся ферромагнитных колец и кольцевых постоянных магнитов, намагниченных аксиально и обращенных к ферромагнитным кольцам одноименными полюсами, с размещенною внутри него неподвижной магнитной системой, загрузочное приспособление и приспособления для разгрузки концентрата и хвостов, отличающийся тем, что, с целью повышения производительности сепаратора за счет более полного использования поверхности барабана и улучшения разгрузки концентрата, неподвижная магнитная система внутри барабана выполнена в виде закрепленных нз мзгнитопроводе секторных магнитов, намагниченных радиально, расположенных против ферромагнитных колец, барабана и обращенных к ним полюсами, одноименными с обращенными к тем же кольцам полюсами кольцевых магнитов барабана, при этом магнитопровод выполнен в виде секторной части цилиндра и расположен против участка барабана между загрузочным приспособлением и приспособлением для разгрузки концентрата.

0и танце

1708419

Составитель А.Моисеенко

Редактор Е.Зубиетова Техред М.Моргентал Корректор H Король

Заказ 382 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.; 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
