Реферат



Изобретение относится к сельскому хозяйству, в частности к устройствам для послеуборочной обработки семенного зерна. Цель изобретения - повышение эффективности отделения семян овсюга от семян овса. Ячейки в плоскости рабочей поверхности выполнены в виде двух сегментов, совмещенных хордами, причем хорды расположены вдоль образующей цилиндра. Ячейки установлены в шахматном порядке. Радиус кривизны сегмента ячеек равен 10-13 размерам толщины семени овсюга. Глубина ячеек - 1/2-3/4 ширины семени овсюга. Длина ячеек равна 18-20 мм. Ширина ячеек - 1.1-1,2 толщины семени овсюга. В процессе вращения триерного цилиндра поступающие в него семена овсюга вмещаются в ячейку, захватываются ячейками и выносятся из рабочей зоны в определенном положении. Семена овса не умещаются по толщине в ячейки и выводятся сходом из рабочей зоны, 4 ил., 1 табл.^

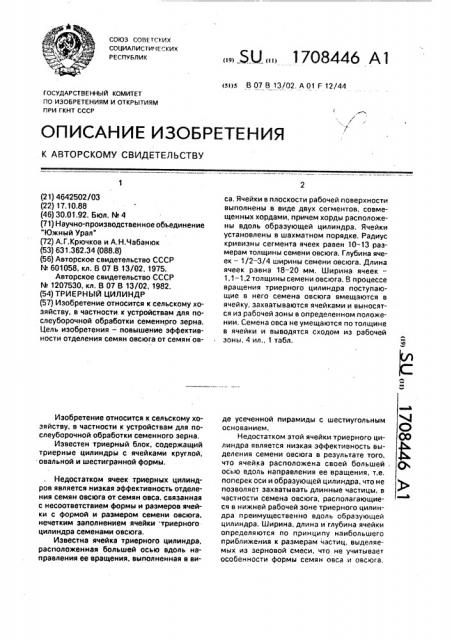

СОЮЗ СОВЕ тских

СОЦИАЛИСТИЧГСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4642502/03 (22) 17.10.88 (46) 30.01.92. Бюл. М 4 (71} Научно-производственное объединение

"Южный Урал" (72) А.Г.Крючков и А.Н.Чабанюк (53) 631.362.34 (088.8) (56) Авторское свидетельство СССР

М 601058, кл. В 07 В 13/02, 1975.

Авторское свидетельство СССР

М 1207530, кл, В 07 В 13/02, 1982. (54) ТРИЕРНЫИ ЦИЛИНДР (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для послеуборочной обработки семенного зерна.

Цель изобретения — повышение эффективности отделения семян овсюга от семян овИзобретение относится к сельскому хозяйству, в частности к устройствам для послеуборочной обработки семенного зерна.

Известен триерный блок, содержащий триерные цилиндры с ячейками круглой, овальной и шестигранной формы.

Недостатком ячеек триерных цилиндров является низкая эффективность отделения семян овсюга от семян овса, связанная с несоответствием формы и размеров ячейки с формой и размером семени овсюга. нечетким заполнением ячейки триерного цилиндра семенами овсюга.

Известна ячейка триерного цилиндра, расположенная большей осью вдоль направления ее вращения, выполненная в ви„, SU,, 1708446 А1 (я)5 В 07 В 13/02, А 01 Г 12/44 са. Ячейки в плоскости рабочей поверхности выполнены в виде двух сегментов, совмещенных хордами, причем хорды расположены вдоль образующей цилиндра. Ячейки установлены в шахматном порядке. Радиус кривизны сегмента ячеек равен 10-13 размерам толщины семени овсюга. Глубина ячеек — 1/2 — 3/4 ширины семени овсюга, Длина ячеек равна 18 — 20 мм. Ширина ячеек—

1,1-1,2 толщины семени овсюга. B процессе вращения триерного цилиндра поступающие в него семена овсюга вмещаются в ячейку, захватываются ячейками и выносятся из рабочей зоны в определенном положении. Семена овса не умещаются по толщине в ячейки и выводятся сходом из рабочей зоны. 4 ил., 1 табл. де усеченной пирамиды с шестиугольным основанием.

Недостатком этой ячейки триерного ци- 00 линдра является низкая эффективность выделения семени овсюга в результате того, что ячейка расположена своей большей, О, осью вдоль направления ее вращения, т.е. поперек оси и образующей цилиндра, что не позволяет захватывать длинные частицы, в частности семена овсюга, располагающиеся в нижней рабочей зоне триерного цилиндра преимущественно вдоль образующей цилиндра. Ширина, длина и глубина ячейки определяются по принципу наибольшего приближения к размерам частиц, выделяемых из зерновой смеси, что не учитывает особенности формы семян овса и овсюга.

1708446 вок овса и овсюга, мм. наминающей форму веретена и отличающейся размером (см. таблицу).

Иэ таблицы видно, что семена овса и овсюга больше отличаются по толщине, что может быть использовано в предлагаемом устройстве для повышения эффективности их разделения.

Цель изобретения — повышение эффективности отделения семян овсюга от семян овса путем более четкого заполнения ячейки семенем oacera.

Поставленная цель достигается тем, что в известном триерном цилиндре ячейки в плоскости рабочей поверхности выполнены в виде двух сегментов, совмещенных хордами, причем хорды расположены вдоль образующей цилиндра, при этом ячейки установлены друг относительно друга в шахматном порядке, а радиус кривизны сегмента ячеек равен от 10 до 13 размеров толщины семени овсюга, глубина ячеек—

1/2 — 3/4 ширины семени овсюга, длина ячеек равна 18-20 мм, ширина ячеек 1,1 — 12 толщины семени овсюга.

Сущность изобретения состоит в том. что в его основу положено свойство ячейки триерного цилиндра, выполненного в виде двух совмещенных хордами сегментов, ориентированной длинной осью вдоль образующей цилиндра, расположенной в шахматном порядке на рабочей поверхности триерного цилиндра, с радиусом кривизны от 10 до 13, шириной — 1,1 — 1,2 толщины и глубиной — 1/2 — 3/4 ширины семени овсюга, максимально совпадать с продольной осью овсюга и овса, располагающихся в рабочей зоне триерного цилиндра вдоль его образующей, захватывать семена овсюга, оставляя при этом семена овса в рабочей зоне, поднимать семена овсюга и выбрасывать их в приемный лоток. Взаимное ориентирование ячейки и семени овсюга своей длинной осью вдоль образующей цилиндра облегчает заполнение ячейки семенем овсюга, а соответствующие размеры ячейки позволяют захватывать семя oecera и не захватывать семя овса, отличающегося от семени овсюга большим размером по толщине, 5

На фиг. 1 изображена ячейка триерного цилиндра, вид в плане; на фиг. 2 — сечение

А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг.

1; на фиг, 4 — шахматное расположение ячеек на рабочей поверхности триерного цилиндра.

Ячейка триерного цилиндра представляет собой углубление на рабочей поверхности триерного цилиндра, по форме напоминающее веретено с радиусом кривизны Р, длиной продольной оси Д, глубиной ячейки Г и шириной ячейки Т, Ячейка триерного цилиндра работает следующим образом.

8 процессе вращения по направлению

А триерного цилиндра с предлагаемыми ячейками из зерновой смеси, поступающей в триерный цилиндр, семя овсюга своим размером по толщине вмещается B ячейку длиной 18 — 20 мм с радиусом кривизны от 10 до 13, шириной 1,1 — 1,2 толщины и глубиной

1/2 — 3/4 ширины семени овсюга. Длинная ось овсюга совпадает с осью ячейки. Семя овсюга захватывается и выносится из рабочей эоны при определенном положении, а семена овса, неуместившиеся по толщине в ячейку, выводятся сходом из рабочей зоны триерного цилиндра. При вращении триерного цилиндра и непрерывном поступлении в него зерновой смеси происходит процесс выделения семян овсюга из семян овса;

Предлагаемая ячейка триерного цилиндра позволяет более эффективно отделять семена овсюга от семян овса.

Формула изобретения

Триерный цилиндр, включающий рабочую поверхность с ячейками, о т л и ч а юшийся тем, что, с целью повышения эффективности отделения семян овсюга от семян овса, ячейки в плоскости рабочей поверхности цилиндра выполнены в виде двух сегментов, совмещенных хордами, и хорды расположены вдоль образующей цилиндра, причем ячейки расположены в шахматном порядке, при этом радиус кривизны сегмента ячеек равен 10-13 размерам толщины семени овсюга, глубина ячеек — 1/2-3/4 ширины семени овсюга, длина ячеек равна 1820 мм, а ширина ячейки — 1,1 — 1,2 толщины семени овсюга. ланг, Фиг. 1 еиа.г

b- b

Фиг. Ю

1708446

Фиг. Ф
