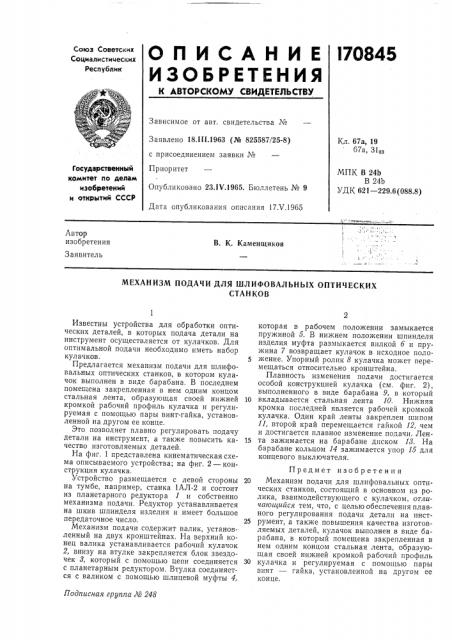

О П И С А Н И Е l76845

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18Л11.1963 (№ 825587/25-8) Кл. 67а, 19

67а, 31оз с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК В 24b

В 24b

УДК 621 — 229.6(088.8) Опубликовано 23.1Ч.1965. Бюллетень № 9

Дата опубликования описания 17Л .1965

Автор изобретения

Заявитель

В. К. Каменщиков

МЕХАНИЗМ ПОДАЧИ ДЛЯ ШЛИФОВАЛЬНЫХ ОПТИЧЕСКИХ

СТАНКОВ

Подписная группа № 248

Известны устройства для обработки оптических деталей, в которых подача детали на инструмент осуществляется от кулачков. Для оптимальной подачи необходимо иметь набор кулачков.

Предлагается механизм подачи для шлифовальных оптических станков, в котором кулачок выполнен в виде барабана. В последнем помещена закрепленная в нем одним концом стальная лента, образующая своей нижней кромкой рабочий профиль кулачка и регулируемая с помощью пары винт-гайка, установленной на другом ее конце.

Это позволяет плавно регулировать подачу детали на инструмент, а также повысить качество изготовляемых деталей.

На фиг, 1 представлена кинематическая схема описываемого устройства; на фиг. 2 — конструкция кулачка.

Устройство размещается с левой стороны на тумбе, например, станка 1АЛ-2 и состоит из планетарного редуктора 1 и собственно механизма подачи. Редуктор устанавливается на шкив шпинделя изделия и имеет большое передаточное число.

Механизм подачи содержит валик, установленный на двух кронштейнах. На верхний конец валика устанавливается рабочий кулачок

2, внизу на втулке закрепляется блок звездочек 8, который с помощью цепи соединяется с планетарным редуктором. Втулка соединяется с валиком с помощью шлицевой муфты 4, которая в рабочем положении замыкается пружиной 5. В нижнем положении шпинделя изделия муфта размыкается вилкой б и пружина 7 возвращает кулачок в исходное положение. Упорный ролик 8 кулачка может перемещаться относительно кронштейна.

Плавность изменения подачи достигается особой конструкцией кулачка (см. фиг. 2), выполненного в виде барабана 9, в который

10 вкладывается стальная лента 10. Нижняя кромка последней является рабочей кромкой кулачка. Один край ленты закреплен шипом

11, второй край перемещается гайкой 12, чем и достигается плавное изменение подачи. Лен15 та зажимается на барабане диском И. На

-барабане кольцом 14 зажимается упор 15 для концевого выключателя.

Предмет изо б р етен и я

20 Механизм подачи для шлифовальных оптических станков, состоящий в основном из ролика, взаимодействующего с кулачком, огличаюи1ийся тем, что, с целью обеспечения плавного регулирования подачи детали на инст25 румент, а также повышения качества изготовляемых деталей, кулачок выполнен в виде барабана, в который помещена закрепленная в нем одним концом стальная лента, образующая своей нижней кромкой рабочий профиль

30 кулачка и регулируемая с помощью пары винт — гайка, установленной на другом ее конце.

170845

Фиг. /

q--Г 1

II

1

/5 I

1 !

i-J a ид А
