Реферат

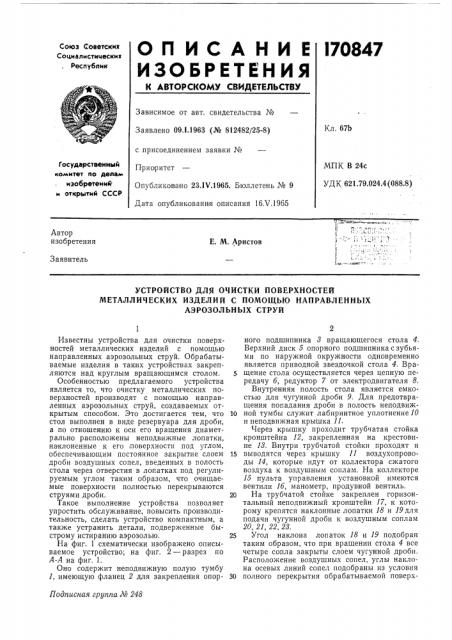

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l70847

Союз Советских

Социалистицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 09.1.1963 (№ 812482/25-8) Кл. 675 с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК В 24с

УДК 621.79.024.4 (088.8) Опубликовано 23.JV.1965. Бюллетень № 9

Дата опубликования описания 16Х,1965

Автор изобретения

Е. М. Аристов

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОВЕРХНОСТЕЙ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛИ Й С ПОМОЩЬЮ НАПРАВЛЕННЫХ

АЭРОЗОЛЪНЫХ СТРУЙ

Подписная группа № 248

Известны устройства для очистки поверхностей металлических изделий с помощью направленных аэрозольных струй. Обрабатываемые изделия в таких устройствах закрепляются над круглым вращающимся столом.

Особенностью предлагаемого устройства является то, что очистку металлических поверхностей производят с помощью направленных аэрозольных струй, создаваемых открытым способом. Это достигается тем, что стол выполнен в виде резервуара для дроби, а по отношению к оси его вращения диаметрально расположены неподвижные лопатки, наклоненные к его ловерхности под углом, обеспечивающим постоянное закрытие слоем дроби воздушных сопел, введенных в полость стола через отверстия в лопатках под регулируемым углом таким образом, что очищаемые поверхности полностью перекрываются струями дроби.

Такое выполнение устройства позволяет упростить обслуживание, повысить производительность, сделать устройство компактным, а также устранить детали, подверженные быстрому истиранию аэрозолью, На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 — разрез по

А-А на фиг. 1.

Оно содержит неподвижную полую тумбу

1, имеющую фланец 2 для закрепления опорного подшипника 8 вращающегося стола 4, Верхний диск 5 опорного подшипника с зубьями по наружной окружности одновременно является приводной звездочкой стола 4. Вращение стола осуществляется через цепную передачу б, редуктор 7 от электродвигателя 8.

Внутренняя полость стола является емкостью для чугунной дроби 9. Для предотвращения попадания дроби в полость неподвиж10 ной тумбы служит лабиринтное уплотнение10 и неподвижная крышка 11.

Через крышку проходит трубчатая стойка кронштейна 12, закрепленная на крестовине И. Внутри трубчатой стойки проходят и

15 выводятся через крышку 11 воздухопроводы 14, которые идут от коллектора сжатого воздуха к воздушным соплам. На коллекторе

15 пульта управления установкой имеются вентили 1б, манометр, продувной вентиль.

20 На трубчатой стойке закреплен горизонтальный неподвижный кронштейн 17, к которому крепятся наклонные лопатки 18 и 19для подачи чугунной дроби к воздушным соплам

20, 21, 22, 28.

25 Угол наклона лопаток 18 и 19 подобран таким образом, что при вращении стола 4 все четыре сопла закрыты слоем чугунной дроби, Расположение воздушных сопел, углы наклона осевых линий сопел подобраны из условия

30 полного перекрытия обрабатываемой поверх! 70847 ности изделий направленными воздухо-дробяными струями (струями аэрозоли).

Толщина постоянного (при вращении стола) слоя дроби у сопел отрегулирована боковыми 24 и торцовыми 25 вертикальными перегородками на лопатках 18 и 19, На горизонтальный бурт 2б стола 4 установлена прокладка 27 из микропористой резины и приварены направляющие выступы 28 для установки крышки-кассеты 29 стола или пресс-формы. Крышка-кассета снимается и ставится при помощи электротельфера. На внутренней полости крышки монтируются детали крепления изделий, Для отсоса пыли предусмотрена вытяжная вентиляция 80.

Предмет изобретения

Устройство для очистки поверхностей металлических изделий с помощью направлен5 ных аэрозольных струй, в котором обрабатываемые изделия закрепляются над круглым вращающимся столом, отличающееся тем, что, с целью упрощения обслуживания и повышения производительности, стол выполнен

10 в виде резервуара для дроби, а по отношению к оси его вращения диаметрально расположены неподвижные лопатки, наклоненные к его плоскости под углом, обеспечивающим постоянное закрытие слоем дроби воз15 душных сопел, введенных в полость стола через отверстия в лопатках под регулируемым углом, обеспечивающим полное перекрытие струями очищаемых поверхностей, 170847

) Г

Составитель Т. Винник

Техред Ю. В. Баранов 1(орректор Л. Е, Марисич

Редактор Б. С. Нанкина
