Устройство для дуговой сварки вращающимся электродом

Устройство для дуговой сварки вращающимся электродом

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке и мозкет быть использована при с^оарке разнородных иди 0азнатрл1цинных соединений. Цель - упрощение обо|рудования путем создания элек* тромёханичёской связи источника питания дуги с вращаюшмся электродом. Устройство для дуговой сварки содержит корпус 1. вращающийся злектрододержатель 2, зпект^к»-двигатель 3. сменные шестерни 4. электрод 5. зафиксированный эксцентрично в электрододержателе^ и регулятор сварочного тока. В качестве регулятора используется галетный переключатель 6 с набором резисторов. Переключатель крепится в верхней части корпуса соосно вращающемуся электрододержателю 2. Бегунок 7 переключателя через изоляционные втулки 8 Фиксируется на оси электрододержателя и постоянно находятся в контакте с кольцевым лепестком 9. К лепесткамЮ. расположенным по окружности вращения бегунка 7, подключаются подстроечные резисторы. Выводы от кольцевого лепестка 9 и резисторов подключаются к блоку управления сварочным током источника питания дуги. Изобретение дает возможность изменять количество импульсов, подаваемых на вращающийся электрод, и раздельно регулировать величину сварочного тока в каждом импульсе. 2 ил.«feю.— *VlО 00 О1 01 V4

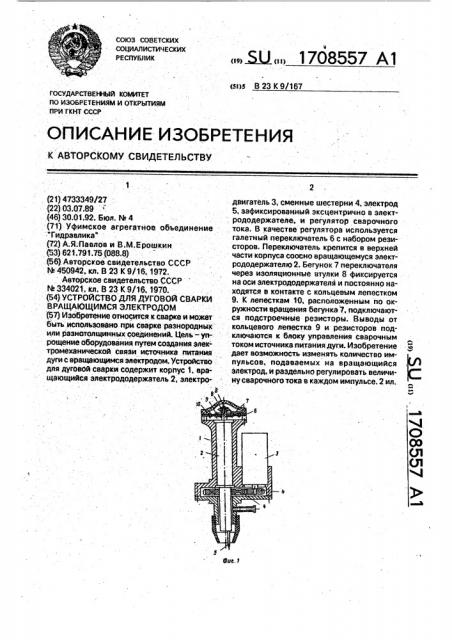

(l9) (1 1) СОЮЗ СОВЕТСКИХ сОцИАлистических

РЕСПУБЛИК (я)з В 23 К 9/167

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ KHT СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 3.

О

QO (Л (Л 4

К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ (21) 4733349/27: (22):03.07.89 " (46) 30.01.92. Бюл. М 4 (71) Уфимское агрегатное. объединение

"Гидравлика"

P2) А.й;Павлов и В.M.Eðîøêèí (53) 621.791.75 (088.8) . (56) Авторское свидетельство СССР

М 450942, кл, В 23 К 9/16, 1972.

Авторское свидетельство СССР

ЬЬ 334021, кл. В 23 К.9/16. 1970.

-(54). УСТРОЙСТВО ДЛЯ ДУГОВОЙ СВАРКИ

В,РАЩАЮЩИМСЯ ЭЛЕКТРОДОМ (57) Изобретение относится к сварке и может быть. использовано прй сварке разнородных или разнотолщинных соединений. Цель — упрощение оборудования путем создания алек тромеханической связи источника питания

ДУги с вРв1ЦаащИмся элЕктродОм. Устройство для дуг()еой сварки содержит корпус 1,:вращающийся злектрододержатель 2, электро вФ двигатель 3, сменные шестерни 4, электрод

5, зафиксированный эксцентрично в электрододержателе. и регулятор сварочного тока. В качестве регулятора используется галетный переключатель 6 с набором резисторов. Переключатель крепится в верхней части корпуса соосно вращающемуся электрододержателю 2. Бегунок 7 переключателя через изоляционные втулки 8 фиксируется на оси электрододержателя и постоянно находятся в контакте с кольцевым лепестком

9. K лепесткам 10, расположенным по окружности вращения бегунка 7, подключаются подстроечные резисторы. Выводы от кольцевого лепестка 9 и резисторов подключаются к блоку управления сварочным током источника питания дуги. Изобретение - 7 дает возможность изменять количество ееМпульсов, подаваемых на вращающийся электрод, и раздельно регулировать величину сварочного тока в каждом импульсе. 2 ил.

1708557

Изобретение относится к сварке и может быть использовано при сварке разнородн ых или раз нотол щи нных соединений.

Цель изобретения — упрощение оборудования путем создания электромеханической связи источника питания дуги с вращающимся электродом.

На фиг.1 изображена схема устройства; на фиг.2 — схема подключения устройства к источнику питания, Устройство содержит корпус 1, вращающийся электрододвржатель 2, электродвигатель 3, сменные шестерни 4, электрод 5, эксцентрично-фиксируемый в электрододержателе, и регулятор сварочного тока, В качестве регулятора используется галетный переключатель 6 с набором резисторов R>-йв.

Переключатель 6 крепится в верхней части корпуса соосно вращающемуся электрододержателю 2. Бегунок 7 переключателя через изоляционные втулки 8 фиксируется на оси электрадодержателя 2 и постоянно находится в контакте с кольцевым лепестком 9. К лепесткам 10, расположенным на окружности вращения бегунка

7, подключаются подстроечные резисторы

R)-Ra. Выводы от кольцевого лепестка 9 и резисторов R >-Ra подключаются к блоку управления сварочным током взамен штатного резистора, который управляет силой сварочного тока.

Устройство работает следующим образом.

После предварительной настройки устройства на стык свариваемых кромак включается электродвигатель, Через сменные шестерни вращение передается на электрододержатель. Электрод начинает вращаться над свариваемыми кромками с заданным, зксцентриситетом, Зажигается электрическая дуга и включается движение устройства вдоль свариваемых кромок, Одновременно и синхронно с вращением электрода вращается и бегунок переключателя. При этом через контактные лепестки к блоку управления сварочным током пооче5 редно подключаются подстроечные резисторы R1-Re.

Каждый иэ резисторов подключается к блоку управления в момент определенного местоположения дуги над свариваемыми

10 кромками и сила сварочного тока в этот момент определяется через значение сопротивления подключенного резистора.

Изменяя сопротивление резисторов R1 — Ка, регулируют величину импульса сварочного

15 тока в каждом положении дуги, Применение изобретения позволяет расшири гь технологические возможности сварки вращающимся электродом, так как дает возможность изменять количество по20 даваемых импульсов, раздельно регулировать величину сварочного тока в каждом импульсе и тдм самым производить общий или раздельный подогрев или отжиг свариваемых деталей. При этом за счет

25 электромеханической связи устройства с источником питания обеспечивается стабильность подачи импульсов по времени и по их величине..

Формула и зоб рете н ия

30 Устройство для дуговой сварки вращающимся электродом, содержащее корпус, электрод, привод вращения электрода и источник питания дуги, о т л и ч.а ю щ е е с я тем, что, с целью упрощения оборудования

35 путем создания электромеханической связи источника питания дуги с вращающимся электродом, оно снабжено регуляторам сварочного тока; выполненным в виде галетного переключателя с набором переменных

40 резисторов, который механически связан с вращающимся электродом, а электрически.- с источником питания дуги.

1708557 и8.
