Изобретение относится к подъемнотранспортному оборудованию. Цель изобретения - улучшение эксплуатационных характеристик. Опора 5 силового гидроцилиндра 6 установлена в направляющих 9 и соединена через блоки 7 закольцованным гибким элементом 4 с сектрром 3 на стреле 2. Радиус сектора 3 совпадает с осью вращения стрелы 2. При повороте стрелы 2 гибкий элемент 4 перемещает опору 5 гидроцилиндра 6 в более выгодное положение. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s В 66 С 23/00

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ /

7 ф g

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4758521/11 (22) 13.11,89 (46) 30.01.92. Бюл. ЬЬ 4 (71) Казахский проектно-конструкторский технологический институт агрострой (72) Ю. В. Сопов (53) 621.873(088.8) (56) Авторское свидетельство СССР

М 323340, кл. В 66 С 23/00, 1970. (54) ГРУЗОПОДЪЕМНОЕ УСТРОЙСТВО (57) Изобретение относится к подъемнотранспортному оборудованию. Цель изобретения — улучшение эксплуатационных характеристик. Опора 5 силового гидроцилиндра 6 установлена в направляющих 9 и соединена через блоки 7 закольцованным гибким элементом 4 с сектрром 3 на стреле

2. Радиус сектора 3 совпадает с осью вращения стрелы 2. При повороте стрелы 2 гибкий элемент 4 перемещает опору 5 гидроцилиндра 6 в более выгодное положение. 3 ил. 4

О

4 (Л

1708750

Изобретение относится к подъемнотранспортному оборудованию, в частности к стреловым кранам, и может использоваться в манипуляторах.

Цель изобретения — улучшение эксплуатационных характеристик.

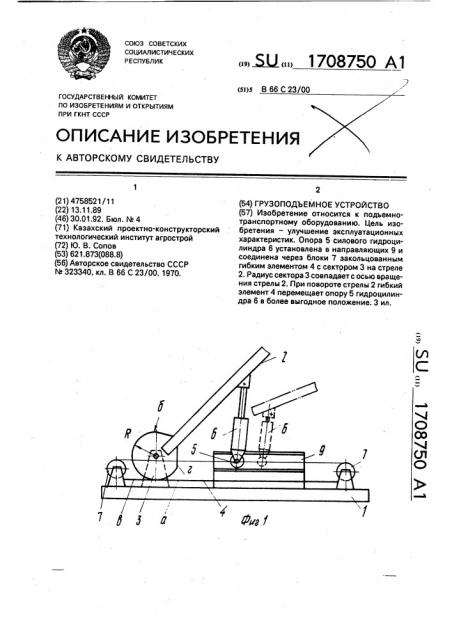

На фиг. 1 изображен вариант охватывания гибким элементом нижней части сектора стрелы и двух блоков; на фиг. 2 — вариант охватывания гибким элементом преимущественно боковой поверхности сектора стрелы; на фиг. 3 — фрагмент сектора.

Устройство состоит из основания 1, на котором шарнирно установлена стрела 2 с закрепленным на ней сектором 3, Сектор 3 охватывает гибкий элемент 4, соединенный с подвижной опорой 5 гидроцилиндра 6 и охватывающий блоки 7, которые поддерживают гибкий элемент 4 на нужных высотах.

Сектор 3 имеетдвухручьевую канавку 8(фиг.

3), в которую запасовывается гибкий элемент 4. Ветвь а гибкого элемента 4, подходящая к сектору 3, огибает его и закрепляется в точке б, а ветвь в, огибая сектор, закрепляется на нем в точке г; то же проделывается в случае совмещения второго блока и сектора 3 (фиг. 2). С целью направления гибкого элемента 4 блоки 7 могут устанавливаться наклонно, Подвижная опора 5 перемещается в направляющих 9.

Устройство работает следующим образом.

При втягивании штока гидроцилиндра 6 стрела 2 с закрепленным на ней сектором 3 поворачивается, в результате чего натягивается ветвь а гибкого элемента 4 и ослабляется ветвь в. Вместе с гибким элементом 4 в направляющих 9 перемещается подвижная опора 5 гидроцилиндра 6. При выдвижении штока гидроцилиндра 6 натягивается ветвь в, ослабляет ветвь а и подвижная опора 5 гидроцилиндра 6 перемещается в сто5 рону стрелы 2, Таким образом, когда стрела

2 имеет меньший наклон от горизонтали и соответственно груз создает наибольший крутящий момент относительно оси поворота стрелы, подвижная опора 5 гидроцилин10 дра 6, занимая отдаленное положение по горизонтали относительно оси поворота стрелы 2, увеличивает расстояния крепления гидроцилиндра 6 от оси стрелы и тем . самым увеличивает момент сопротивления, 15 а следовательно, и грузоподъемность всего механизма, при этом сохраняется .увеличение угла наклона стрелы.

Формула изобретения

20 Грузоподъемное устройство, содержащее стрелу, корневой частью установленную на основании с возможностью поворота в вертикальной плоскости, гидро-, цилиндр, одним концом шарнирно связан25 ный со стрелой, а другим — с подвижным элементом, связанным с закрепленной на основании опорой, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных характеристик, оно снабжено сектором, по30 средством которого корневая часть стрелы связана с основанием, установленными на последнем обводными блоками и запасованным в них гибким элементом, соединенным концами с соответствующими частями

35 сектора, а средней частью с укаэанным подвижным элементом, представляющим собой ролик, установленный в указанной опоре, выполненной в виде направляющих.
