Шихта для изготовления огнеупорных изделий
Иллюстрации
Показать всеРеферат

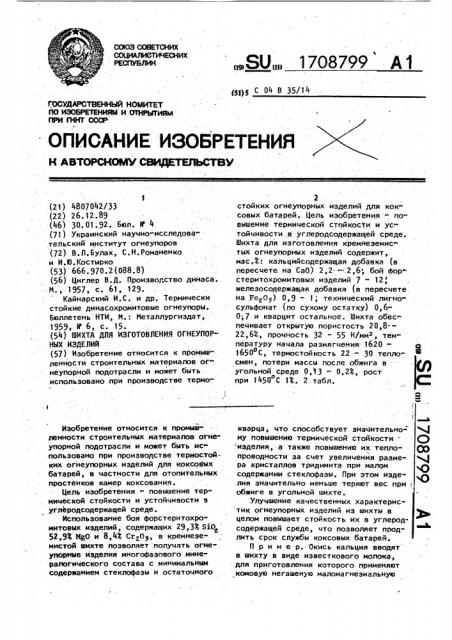

Изобретение относится к промышленности строительных материалов огнеупорной подотрасли и может быть использовано при производстве термостойких огнеупорных изделий для коксовых батарей. Цель изобретения - повышение термической стойкости и устойчивости в углеродсодёржа[чей среде. Шихта дл)ч изготовления кремнеземистых огнеупорных изделии содержит, мас.^: кальцийсодержащая добавка (в пересчете на СаО) 2,2— 2,6', бой фор* стеритохромитовых изделий 7 - 12 J железосодержащая добавка (в пересчете на fe^O^) 0,9 - 1i технический лигносульфонат (по сухому остатку) 0,6- 0-,7 и кварцит остальное. Шихта обеспечивает открытую пористость 20,8'- 22,6?, прочность 32 - 55 Н/мм^, температуру начала размягчения 1620 - 1650"С, термостойкость 22-30 теплосмен, потери массы после обжига в угольной среде О,'13 - 0,2%, рост при 1450°С п. 2 табл.i <Л
СОЮЗ СОВЕТСНИХ
РЕСПУБЛИК
„„SU„„1708799 А 1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К AST0PCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4807042/33 (22) 26. 12. 89 (46) 30.01.92. Бюл. Ю 4 (71) Украинский научно.-исследова" тельский институт огнеупоров (72) В.Л.Булах, С.Н.Романенко и И.Ю.Костырко (53) 666.970.2(088.8) (56) Циглер В.Д. Производство динаса.
М., 1957, с. 61, 129.
Кайнарский И.С. и др. Термически стойкие динасохромитовые огнеупоры.
Бюллетень НТИ, М.: Металлургиздат, 1959,. и 6, с. 15. (54) ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОР"
НЫХ.ИЗДЕЛИЙ (57) Изобретение относится к промыш ленности строительных материалов or" неупорной подотрасли и может быть использовано при производстве термоИзобретение относится к промыш" ленности строительных материалов огнеупорной подотрасли и может быть использовано при произволстве терыостойких огнеупорных иэделий для коксовых батарей, в частности для отопительных простенков камер коксования.
Цель изобретения - повышение термической стойкости и устойчивости в углеродсодержащей среде.
Использование боя форстеритохромитовых изделий, содержащих 29,3ь МО
52,9Ж mgO и 8,4Ф Сг о, в кремнеземистой шихте позволяет получать огнеупорные изделия многофазового минералогического состава с минимальным содержанием стеклофазы и остаточного. 2 стойких огнеупорных изделий для кок" совых батарей. Цель изобретения " по" вышение термической стойкости и ус" тойчивости.в углеродсодержащей среде.
Шихта для изготовления кремнеземис" тых огнеупорных изделий содержит, мас. Ф: кальцийсодержащая добавка (в пересчете на СаО) 2,2- ":2,6 ; бой фор стеритохромитовых изделий 7 - 12, железосодержащая добавка (в пересчете на Уе Oy) 0,9 - 1; технический лигно" сульфонат (по сухому остатку) 0,60;7 и кварцит остальное. Шихта обес" печивает открытую пористость 20,8."
22,64, прочность 32 " 55 Нlмм2, тем" пературу начала размягчения 1620 "
1650 С, термостойкость 22 " 30 тепло" смен, потери массы после обжига в угольной среде 0,13 " 0,23, рост при 1450 С 1ь. 2 табл.! кварца, что способствует значительно= му повышению термической стойкости (, 5 изделия., а. также повышению их тепло- { О проводности за счет увеличения размера кристаллов тридимита при малом р содержании стеклофазы. При этом изделия значительно меньше теряют вес при; обжиге в угольной шихте.
Улучшение качественных характеристик огнеупорных изделий из шихты в целом повышает стойкость их в углеродсодержащей среде, что позволяет продлить срок службы коксовых батарей.
П р и и е р. Окись кальция вводят в шихту в виде известкового молока, - для приготовления которого применяют комовую негашеную маломагнезиальную
1708799 быстрогасящуюся известь. Известь получают путем обжига известняка в шахтной печи. Содержание в извести активного СаО (на сухое вещество) должно быть не менее 853, непогасившихся зерен - не более 73. Комовую известь из бункера лотковым питателем подают в гасильный барабан "МИККА", где образуется гидрат окиси кальция Са (ОН) 10 в виде известкового молока. Плотность известкового молока должна быть не менее 1,34 г/смз. Активность извест.кового молока (мас.д.активного; Ca0) должна быть не менее 304. Известковое 15 молоко плотностью 1,34 г/смз собирают в приемную мешалку.. Это молоко через калиброванную заготовительную мешалку подают на помол железистой добавки - огарков пирита, конвертерного 20 шлама или окалины. Известково-желеэисI тый шликер через заготовительную мешалку перекачивают в расходную .мешалку, куда производят слив раствора ЛСТ плотностью не менее 1,17 г/смз. После 25 слива раствора ЛСТ шликер перемешивают в течение 8 ч. После определения содержания окиси кальция и плотности шликера последний допускается . в производство (мас.д. СаО 19 - 223, gp плотность не менее 1,37, г/смз).
Химический состав железосодержащих добавок и боя форстеритохромитовых иэделий представлен в табл. 1.
Шихту и изделия иэ нее готовят сле-З1 дующим образом.
В смеситель загружают 80 мас.4 от общего количества кварцита фракции
0,5 - 3 мм и смесь совместного помола кварцита и боя форстеритохромито- 40 вых изделий и перемешивают 3 - 5 мин., Смесь совместного помола компонентов готовят заранее иэ кварцита фракций
20,5 мм и боя Форстеритохромитовых изделий фракций < 0,5 мм, взятых в 45 равных пропорциях, измельчением в шаровой мельнице до прохода через сито 0,09 мм не менее 904.
После перемешивания сухих компонен" .
l тов в смеситель заливают известково-, железистую смесь с лигносульфонатом техническим (используют ЛСТ плот ностью 1,21 г/смз) и продолжают перемешивание еще 4 - 5 мин. . Готовая масса по зерновому составу 5 и влажности отвечает требованиям эаводской- технологической инструкции на изготовление кремнеземистых огнеупорных изделий для коксовых печей.
Прессование образцов проводят на гидравлическом прессе при удельном давлении прессования 50 Н/мм2. Прессуют образцы, согласно требований стандартов в виде цилиндров диаметром
36 мм и высотой 50 мм для определе" ния температуры начала размягчения, кубов 40х40 40 мм для определения предела прочности при сжатии, призм
30х30<60 мм для определения пористости и дополнительного роста при обжиге при 1450 С и изделия размерами
113ю65к65 мм для определения термической стойкости..
Образцы сушат при 120 - 150 С, в туннельных сушилах до влажности 0,51,0 ь. Затем иэделия обжигают в
243-метровых туннельных печах при
1400 - 1420ОС в течение 40 - 48 ч.
Конкретные составы шихт по примерам, включая известный приведены в табл. 2.
Испытания свойств изделий проводят по стандартным методикам. Исследование термостойкости проводят по методике МИ Ь." 14-430-53-87 УкрНИИО. Результаты приведены в табл. 2.
7" 12
0,6 - 0 7
Остальное
Формула изобретения
Шихта для изготовления огнеупорных изделий, включающая кварцит, кальций-, хром- и железосодержащую добавки и технический лигносульфонат, о т л ич а ю щ а я с я тем, что, с целью повышения термической стойкости и устойчивости в углеродсодержащей среде, она содержит в качестве хромсодержащей добавки бой форстеритохромитовых изделий при следующем соотношении компонентов, мас. :
Кальцийсодержащая добавка .(B пересчете на СаО) 2,2,- 2,6
Бой Форстеритохромитовых изделий
Железосодержащая добавка (в пересчете на Ге ой) 0,9 — 1,0
Технический (no
I сухому остатку) лигносульфанат
Кварцит
l708799
1 б!
I 1 С»б
ВО!! б
ЭОЭ б I
1 1 1
I 1
1 34 б !II I
1 Об
4 . 1 1
1 . 1
I O 1
1 641!
1" Ф .1.1 В
1 Э
6 1 б б
I 9 б 1 О
I 4 41
1 II б
1 I I
1 . 4 .
II i l1
1 1
1 t ÉI
1 .1 4»!
1 .I. О.б 6 Сб» 9
1 l °
9 t I
1 б °
1 Э б
1 б»! б
1 1 °
9 1 Э б 1 4..1 6
1 В Э
I 1 !
I 1- 4!Ii эo !ф
В.СФ В СС! CA
I + I 41 °
1 O В 141 °
9 46 Э I
1 uI
4 O
° »й б 4! 4 х э 4»б °
I »С l б! CI 1
В O Э
4 В 1 I °
° В 1
I 6 1
1 I 1
1 В. I
6O1 с 9 Д I 9 1
В. 1
l . 1 1
° .6 1
6 1
I 6 б!«1
1 ° О °
Э I 1
1 ° - 1
t 6
В.1 Сб!
Э о!
6.»4 1
1 1 бб» !
° 6 . t
6 В бч о IA а» сч сч!
IA a а а о о
I сч о а а
О» о!
О Л е» IA. а о
«О «О
«О ф а а
О о
Ch м а а во сч м а а
«О! Э«»
I Л «О
«О «О . а а оо. и ф сч. сч а а
° »» ф бч а«О а а аа а а
° а» мл
СО CO «О. а,o ° ео о ф 4 лф а а мм а
С» б»!
СЭ
L о х
CL
О
CL
O х
О
Ы х
1»
O.
С
СЭ х
О!
l ..2 I
C ..4I 4 б g I
° z
1 Е 1
1 1
t б
6 9
° . °
1 4
3- 1 а
1 C«1 СЧ а а о о.
«ОС» ф О
c«I СЧ м а а а а оо оо бчи . сч мм мм
a a а а оо оо фо ав л а«О «О «О °
« лл фф мм аа
1
1
1 I
I
l.
1
9
1
9 I
1 х з
Эб »С
I 3
Р 41 ар
В ф I»
ii) 3 Э
СЧ «О а
OO CO
r ла а сч м
М\ IA
° IA а а
Сб\ О1 бч t4
1
1
1
I
1
I
1
1
1
1
1
1
I.
6
I
1
I. !
1 б
1
6 б
I
1708799
lA
33Ъ сч
lA
ОЪ
О ъо о
ОЪ СЧ О
IA о о .м о г4 ббЪ о о
3А
ОЪ
34Ъ
34Ъ сЧ о
CO о ъо о сч ъо о
° м
Л ОЪ О сч с" ъ
ОЪ о
34 г4
О сЧ
ГЧ со
Cl ъо СЭ
ОЪ о сЧ с 4
ГЧ М
ОЪ
34 3«Ъ
ГО
C«3 lA
ОЪ
ФЧ М
«О
С) ОЪ Cl
C«t сЧ
ФЧ
ГЧ. л
C) с °
С) ОЪ о
-Ф
Сб
О с» о
ФЧ
С 4 43 34 ъо
Сб Г«Ъ о о сЧ с 4 ъо м ъо сч сч г4
С) -С сч
ОЪ о сч
С),с 4 о
О
С4
«О
ОЪ о л
3 I С:» с)
34 м ъо
С 4 С«3 с4 с \ о
C) л о о
IA
33Ъ со о о сЧ
43 о
3«Ъ
Г
С) о
О» О О
ФГФ
О О ВГЪ О
СЧ IA
43 о б \
С» о о о
ФЪ
lD
ВГЪ
ФГ\
CO
C) г4 о
1 1 о о
Г \ о
0l
Фбб о
«о
О сч
Г Ъ о л
4 сч, С» с» м
С»
I 1
ФЧ сЧ
1
) ГГ\
3, I
Во
1
1 х
1 а
lO
I "e
z
1 а
1
)С . 3!
3$
Ol
1 8 с лх
e e z
СФ
3с а
z c ! и т а»
x v
3- О Гб т т е
v c о
3о е z т ст la ыгб о аи
c c v
Ф Ю о z ст а 3ы е
34 и ы а а
l9 О!
Сб C о
v e
»ъ
z л . xex с ыо
П) lO lO
Y lO l »
i o е p IA бт и Оъ От
I e 3 33 B
4l lO
О Х В ФФ с»ъао
ozee
Э 1 т лт т
o3zxa
1- 4» С
voe
О Ы C)
Z 4»
acCeo
Ф О то
)- б- Ъ)М
t ! те ф о сс Ф а
ы
ec"> ъ ст
О Ы ббб
Ф- О т
ФХФ С с ы
Ф CO Ы
)3C 3O z ф л лй ст о
lO ы о о
3 е о
3- 1л ы с и
Ф
Х lz с е
lO )l х а
lO l г» v! х о
Ф C !
I- 7
ФФ- х
ZL) 3ос ы в
ы Ы с»т о л z ох» о,от
* ФO
)C
X X. Л
czv
Я
)Ф е
СФ
4.) о с)
ЪГб
-э е х
c o
v x о ы. г. с о е с
v л
ы ы дС
X Ю.а L-e
ы р
OlO* соэ
lO
О
ыо
zn
Ъ
Ы IC
ax л z
l- Ф
lO J а с
4l ФС с т г)
Ф lO
Ф- а х zo о
3- Сс»
X Ф с1 ст I
Ф 4)
I- ZO
О
aXz оът
Cl о х т 3- ы
oza бо т ЪГ
lr ъ т
1а
*се
zvz
Фîх ссе
ы
4) 3»Е
CK X а т стс а
oz c с т
Ф X хо у
z х
О
lO
ЕО
С)
lz o т
О l а х с»
I» х т э
z z
Z О е х
Ф z и х б 3 лл
О а
6) L
Ы lO а z
z о. с
ы
fO
3v о
3.) X с
4)
)Ф о
С3 о о.! l
1 1
1 1 ! I ! l ! сч ВС)Ъ
1 л
1 I
I 1
I 1 ! I
1 ОЪ
Ф
1 Г
1 1 с
I ! I
I 1
3 1
I D 3 М
1 I
I 3 ОЪ
1 l СО б 1
3 I
I 1
1 1
1 3 Г" Ъ
1 ОЪ О
1 3 О;)
1.
I 1
1 1
lO ! а ! Г«Ъ
0) 1. CO l, т 3 ОЪ
Z l 3 СО а б !
Г б о l с 3
l,Ë I О
1 l
СР 1 . 3 . б
v! и 3 !
I 1 О
Ol В «О 1
О I В
Ф со т
Ф 3 1
z 3
О В 3
C l I
I 33Ъ В.o о 1 х
1 О ! б
Ф I. I
z т. 1
lO б I !
f б 1 Л об -с- 1
Ф 1 б с ! CO
83 1 б 1 ! 3 б Г м б ФГЪ
I 3 CO
1 1 ! I
l 3
l 4 IГ
3 М\
l CO
C 3
3 3
I б ! Фзт а
1 m Ъ ° ФГЪ
Г) т Г
3 3 33Ъ
1 3) б 4»
1 ! !
1
I !
«3
ГЧ ! е!
1 т
1 с
lO 1
lO 1
I- 1 !
1
1
I
I
1 !
I
3
1
l б
Ф
1
В
1
Ф
1
В
1
В
I б
1
Ф
В
1
I
l ! б
В
1 (t
1
3 !
В
1 !
I б
l ! .1
3 б
l !
1 б
1
1 б !
1
1 !
I . l !
1
1
1 б ! !
1 ъо m l31 О
l/\
3 1 о б о о ъ о г4 ФФЪ
1
1 !
I !
I
1
I
1 б
1
1 /
I !
1
t
1
1 б !
I
1
I
I б
1
1
1 !
I
I
I !
I
3
I.
1
t
I
I
1
1
3 3
1
t !
I
1
1 б
l
Ф
1
Ф
I
I
I
1 б
1
I
I
t б
1
I !
1
1 !
I
t
t
1708799
t0 ю
I !
1 04
Ф СЧ
1 .Ф
1
1
1
1
4Ч Ф
° ° с Ф
1
1
l
I
1
СЧ о
4Ч
1
1
1
I 4Ч
1
I . б
Э
I ю о ! <Ч
1
I
Ф
1
1 оа
1
1 м
4Ч
Ю о
Cl
<Ч
<Ч
CO
Сч
° О о
Л О
ВЭЪ М CO
<Ч СЧ
С!
<Ч
ЪО м
<Ч
СЧ
CO о
С4 вО .
D!
4<Ъ
4 1
o а Ф
<» I в
СЧ
СЧ
Сю
Л СО в а
Сб 4Ч
О\
Ф l5 а
Ф е
1 Z
Э
1 czl
1 е
<Ч
<Ч
СЭ
СО
C Ф
Р СЧ
Оа б
1 .
Ф л
I
СЧ.
С4 о л . СО
Ф в о СЧ
CIa
CO
o ° ю л о
ОЪ О
an
СвЪ во м во
an
СЧ
I
1
Ф
Ф О
1
1. с
1
1
Ф
l an
1
1
Ф
Ф
Э
I !
Ф
1
l
1 4"Ъ ю
<ЭЪ о .аг
Ф вО СЧ
4<Ъ
Сюв ЪО
° Ф o о
00 о
Сч Л О
Ю ° вв
О ОЪ О
4Ч С Ъ
СЧ
СЧ
an
С
4Ч
an во
Ю о
СО о о
° О
00 ОЪ
Ф о
<Ч 4<Ъ о
4вЪ
О ОЪ О
СЧ М
an в
СЧ
4<Ъ вО о
05 о
ОЪ о о вО
СО
СЧ Л о м
О ОЪ О
° -. CV СвЪ
1<Ъ
Оъ In
an сч
СО.
ЭСЪ
° Ф о м Ф у
R o е ct
О 44 Фе v х .aa ЭЭ е ее а а ССс е в-о 4t
<э 45 о
v з z е е с х е
Е ОС CIO lg
r ЭС ЭОСЗ 55
l Ф
aлл с оа
45 \
za2
45 Оlg сх х
c4zz
1 хо е с
<-- л
l5<- X
Z 4.1 <4 e О
С! Ъоб Х Л о хе.о
4. Z X
Рz.л
ct u о
C 45 о
45 С х л с о е Z
O ох
z о
ЭЭ l5
ЛСС с е л е а
Y 1
С ЪЭ
l5 !
С 45
l5 И е л.z c а сп з z .. хссо а
z oz x u
С 1-СО <- О« хе î zz хж a ct< zz е е i o а* Ф- зо l- az воъ v u C о аххх о
o <,.zI-е. а ее а -о z a î а эю хо аИвc си
Е в* 55 с о
z o с с о о an
Е L Ф и л е
55 а хсэ с а<» е
X . ОЪЭ е уб- <о <оо
1 Cl O
1-. С Z
<-хйс о за .o z caLI
XZIe вхлхо о ctzo
I ЭЭ М
voa осе
actуо
5- <- ucn
У
Е СЭ
Z0
l0 40 л z .az
<- е
O 2 а<
u L 3 е е
r а е е I- a! о а е
44 а
X C4I C Х
% ф 45
Э- а с
1 о
1 05
I a
ЪЭ
° ° ф
Э б
1 15 о
1 Z
1 I9
1 O ю с
1 Z
1. а
1 41
ct о
I О..1
1.I
Ф
1
1
1 .
1
I ф.
1< 1 3
1 I! х! и в ю е .< 45
I СЭ
Сч ЪО 4<Ъ О
1 Ф о Ф an м co o в СЧ Сс со л . во ОЪ О
В an о о б<ъ - м . О
<Ч М
СО л во 05 О
Ю Ю 4<Ъ
Ю О 1 O an ° М во
<Ч М во ОЪ 05 С!
В<Ъ
D ° - ÎO.ввО
СЧ ln °
Э
Э
1
1
1
° ч Ф, с
o <
1 б
1 !
I.
04 Э
1 о Ф
1
1
1
Э
Сч 1 б
О I
1 .
1
1
4Ч 1. в
Ф
СЧ Ф.
< о э Z
1
z ф
o х
4:Z
< Ю
o <
М ., 8
I .0 е
D I ф
1 а
I а
1
I Z
D I,2 с
41 . Z
<.
1
", 2. а .
4l
<1, Ф о
° СвЪ
z ю q В
1 45
1:
