СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (i! ) (si>s Е 02 В 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

Фиг.1 (21) 4829309/15 (22) 27.02.90 (46) 30.01.92. Бюл. М 4 (71} Дагестанский политехнический институт (72) И.А.-Г.Сулейманов (53) 627,8 {088.8) (56) Авторское свидетельство СССР

f4 1409721, кл. Е 02 В 7/12, 1986.

Авторское свидетельство СССР

М 1507905, кл. Е 02 В 7/12, 1987. (54) СБОРНАЯ АРОЧНАЯ ПЛОТИНА (57) Изобретение относится к гидротехническому строительству. Цель изобретения— упрощение конструкции плотины, повышение индустриальности и технологичности ее возведения. Сборная арочная плотина вы-. полнена из одного типа блока 1. Блок 1 выполнен в виде уголка, где стороны угла блока имеют профили параллелограммов равной высоты. Блоки 1 соединяют между собой в монолит по линии вершин угла. 2 з.п. ф-лы, 9 ил.

1709004

10

25

35

Изобретение относится к гидротехническому строительству и может быть использовано при возведении арочных плотин, селеэащитных и других подпорных сооружений.

Цель изобретения — упрощение конструкции плотины, повышение индустриальности и технологичности ее возведения.

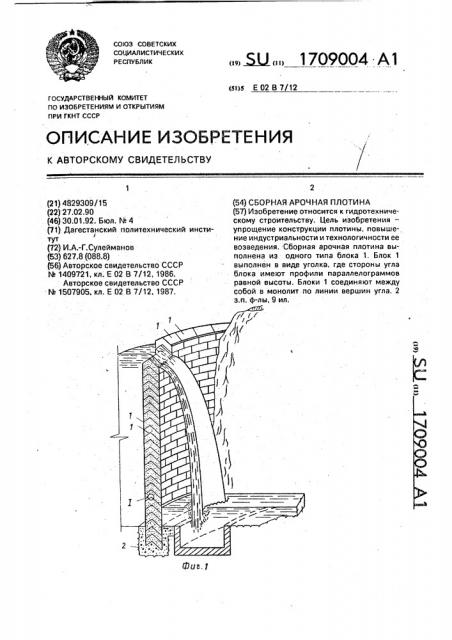

На фиг.1 показана водосливная сборная арочная плотина из блоков уголковой формы, направленных углом вверх, общий вид и поперечный профиль; на фиг.2 — фрагмент кладки блоков нижней части плотины со специальными блоками в основании; на фиг.3 — блок уголковой формы, общий вид; на фиг.4 — узел! на фиг.1 и 2; на фиг.5 — три проекции блока уголковой формы; на фиг.6 — три проекции специального блока основания; на фиг.7 — пример общего вида и поперечного профиля сборной арочной плотины, выполненного с укладкой. блоков углом вниз; на фиг.8 — пример устройства нижней части плотины на фиг,7 с блоками основания, имеющих седловидную форму; на фиг.9 — профиль уголкового блока с равными сторонами относительно линии вершины угла.

Тело арочной плотины выполняют иэ однотипных блоков 1, имеющих форму угла, причем кладка блоков выполняется углом вверх(фиг.1 и 2) или вниз(фиг.7 и 8), Нижние блоки 1 тела плот ны втапливают в монолитный бетон 2 основания (фиг.1 и 7) или устанавливают на специальные, фундаментные блоки 3 (фиг,2 и 3), Блоки 3 по фиг.2 и 8 отличаются по конструкции в зависимости от направления вверх или вниз блоков 1 в кладке плотины.

Вершина угла-изгиба блока 1 (фиг,3) усечена, создает полочку 4, на которой берут начало цементационно-дренажные отверстия 5, На торцах блоков, напротив полочек, выполняют пазы 6, а на самих полочках устраивают монтажные петли 7. Полочки 4 совместно с вышележащими (или нижележащими, фиг,7) блоками образуют горизонтальные полости 8 (фиг.4), которые проходят по всей длине плотины. В полостях 8, не мешая сборке, устраивают монтаж н ы е и етл и 7 (узел I).

Основные блоки 1 и блоки основания 3 имеют в плане клиновидность в сторону нижнего бъефа, что видно по фиг. 6 и 7, где показаны по три проекции этих блоков, Поэтому ширина блоков со стороны верхнего бъефа l1. будет больше, чем со стороны нижнего бъефа lz, т,е, l»lz. В общем случае блоки в плане криволинейны, с радиусом закругления напорной грани r< и низовой

r2. Однако, при I1 (3 — 4) м и r> 50 м линии

lt u Iz практически прямы и параллельны, поэтому в этих случаях и в реальности их лучше делать прямыми, что упрощает конструкции форм и блоков. Аро4ность плотины B плане обеспечивается за счет клиновидности блоков.

При одинаковой высоте блоков 1 вдоль профиля (высота c=const фиг.5) углы а и Ротносительно продолжения линии изгиба в общем случае не равны друг другу, в частном случае могут быть равными, Полочки е подбирают из технологических условий кладки (размещения монтажных петель 7 и т.д,), а полочки d улучшают напряженное состояние у гарнии плотины.

llo фиг,7 видно, что блоки 1 можно устанавливать и углом вниз, а на фиг.8 видно, что при этом в основании можно применить седловидный блок 3.

Блоки B кладке устанавливают B nepeвязку швов насухо или на цементном растворе. Во втором случае кладка будет более монолитной и менее проницаемой на фильтрацию. Омоноличивание вертикальных пазов 6 предотвращает фильтрацию в вертикальных швах. Отверстия 5 и полости

8 могут служить как дрена>кная система, а при необходимости, через отверстия 5 можно производить цементацию(заполняя и полости 8) и анкеровку блоков друг к другу и к основанию. Данные плотины можно выполнять в сочетании с различными конструкциями противофильтрационных экранов со стороны напорной грани. В этом случае, межблочные швы и пазы (вертикальные и горизонтальные) будут выполнять роль дренажей.

Блоки 1 в кладке по схеме углом вверх (фиг.1) устанавливают так, чтобы их длинная сторона находилась со стороны нижнего бьефа, а при схеме кладки углом вниз (фиг.7)— со стороны верхнего бъефа. Это способствует тому, что в период возведения плотины и отсутствия воды в верхнем бьефе.возможное скольжение блоков по блокам происходило в сторону нижнего бьефа, в результате чего увеличивается усилие распора, которое через торцы блоков каждого ряда передается на скальные берега.

При несоблюдении этих схем кладки, возможно скольжение блоков в сторону верхнего бьефа (в строительный период) и отрыв пят арки от скальных берегов. Что касается меньшей стороны блока. то она выполняет роль упора для каждого, отдельНо укладываемого блока независимо от того, с какой стороны она находится.

При a+P =180 (фиг.5) мы имеем частный .случай — блок с профилем параллелог1709004 рамма, В этом случае при укладке блоков в строительный период устойчивость блока по нижевыполненной кладке обеспечивается только силой трения (при отсутствии раствора), упор отсутствует, Если же при а +/3 =180 верхняя и нижняя поверхности блока горизонтальны, то мы имеем еще более частный случай блока с профилем прямоугольника.

С целью упрощения конструкции уголкового блока и форм для его изготовления блок можно выполнять с равными сторонами относительно линии вершины угла. Тогда при с=const и а =P необходимо, чтобы а=Ь, чему соответствует профиль блока 1 на фиг,9, Формула изобретения

1. Сборная арочная плотина, выполненная из блоков с постоянным радиусом кривизны напорной грани, при этом одна из внешних граней блока в плане выполнена длиннее другой, отличающаяся тем. что, с целью упрощения конструкции плотины, повышения индустриальности и тех5 нологичности ее возведения, блоки выполнены в вертикальном продольном сечении в форме уголка, стороны которого образуют профили параллелограммов равной высоты, которые соединены между собой в

10 монолит по вертикальной линии, проходящей через вершину уголка, 2. Плотина по п.1, отличающаяся тем, что блок выполнен в вертикальном продольном сечении с равными сторонами

15 относительно вертикальной линии, проходящей через вершину уголка.

3. Плотина поп.1, отл ича ющаяс я тем, что по подошве плотины установлены блоки с горизонтальными основаниями, 20 верхний контур которых соответствует нижнему контуру блока уголковой формы.

3709004

1709004
