Арматурный элемент для дисперсного армирования бетона и устройство для его изготовления

Арматурный элемент для дисперсного армирования бетона и устройство для его изготовления

Иллюстрации

Показать все

Реферат



Изобретение относится к арматурным элементам, используемым для дисперсногоформирования железобетонных изделий, позволяет повысить стабильность их геометрических характеристик. Арматурный элемент содержит стружки 1, изогнутые в поперечном сечении в виде гиперболической тангенсоиды, которые oбъeдинe^^ы в плоские пакеты поперечными перемычками, расположенными со смещением относительно одна другой. Устройство для его изготовления содержит ролики для продольного и поперечного разделения заготовки в виде металлической полосы. Ролики продольного разделения имеют рельефную поверхность, образованную периодически чередующимися трапециевидными выступами и впадинами и выполненными на выступах канавками для образования поперечных перемычек между стружками. 2 с.п.ф-лы, 6 ил.слсrtiV iЫОю оt

СОЮЗ СОВЕТС ИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 Е 04 С 5/07

ОПИСАНИЕ ИЗОБРЕТЕН

4

О

О

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4464027/33 (22) 20.07.88 (46) 30.01.92, Бюл. hk 4 (71) Завод-ВТУЗ при Карагандинском металлургическом комбинате (72) В.М. Эйдельман, В.В, Поляков, В,И. Барбаев, В.Е. Пятецкий, В.С. Юсупов и С.П. Бирюков (53) 691.87:693.554(088,8) (56) Авторское свидетельство СССР

М 1213157, кл. Е 04 С 5/07, 1984.

Авторское свидетельство СССР

М 1294952, кл. Е 04 С 5/07, 1985. (54) АРМАТУРНЫЙ ЭЛЕМЕНТ ДЛЯ ДИСПЕРСНОГО АРМИРОВАНИЯ БЕТОНА И УСТРОЙСТВО ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ (57) Изобретение относится к арматурным элементам, используемым для дисперсного. Ы, 1709044 А1 формирования железобетонных изделий, позволяет повысить стабильность их геометрических характеристик. Арматурный элемент содержит стружки 1, изогнутые в поперечном сечении в виде гиперболической тангенсоиды, которые объединены в плоские пакеты поперечными перемычками, расположенными со смещением относительно одна другой, Устройство для его изготовления содержит ролики для продольного и поперечного разделения заготовки в виде металлической полосы. Ролики продольного разделения имеют рельефную поверхность, образованную периодически чередующимися трапециевидными выступами и впадинами и выполненными на выступах канавками для образования поперечных перемычек между стружками. 2 с.п.ф-лы, 6 ил.

1709044

Изобретение относится к арматурным элементам, используемым для дисперсного армирования железобетонных изделий.

Целью изобретения является повышение стабильности геометрических характе- 5 ристик арматурного элемента.

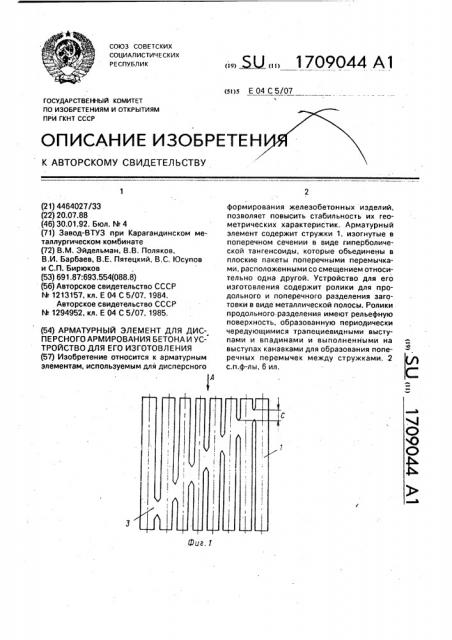

На фиг, 1 изображен арматурный элемент, общий вид; на фиг. 2 — вид А на фиг. 1; . на фиг. 3 — устройство для изготовления арматурного элемента, общий вид; на фиг. 4 10 — разрез Б-Б на фиг. 3; на фиг. 5 — вид В на фиг. 3; на фиг. 6 — разрез à — Г на фиг. 3.

Арматурный элемент содержит криволинейно изогнутые стружки 1, объединенные в плоские пакеты поперечными 15 перемычками 2, которые расположены со смещением относительно друг друга. Кривая изгиба в поперечном сечении стружки 1 выполнена в виде гиперболической тангенсаиды. 20

Устройство для изготовления арматурного элемента содержит ролики 3 с рельефной поверхностью для продольного разделения стальной паласовой заготовки

4. Рельеф поверхности роликов 3 образован 25 из периодически чередующихся трапециевидных выступов 5 и впадин 6, при этом выступы 5 одного ролика 3 расположены над впадинами другого ролика 3. На части выступов 5 одного ролика 3 выполнены 30 выемки 7 для образования поперечных перемычек 2 между стружками 1. На выходе устройства установлены ролики 8 поперечного разделения заготовки 4, имеющие поперечные ножи 9. 35

Ширина основания выступов 5 определена соотношением ь2 а> 4к где а — ширина основания выступа;

0 — высота выступа;

k — ширина вершины выступа.

Это соотношение определено из условия образования кривой изгиба в поперечном сечении стружки в виде 45 гиперболической тангенсоиды.

Устройство работает следующим образом.

Тонкую стальную полосу 4, например 50 отход рбэличного вида листопрокатного производства, заправляют между роликами 3, при прохождении между которыми происходит прорезание полосы с образованием поперечных перемычек и изгибание про- 55 дальных участков между ними. При прохождении полосы 4 через ролики 8 происходит разрезание ее на готовые арматурные элементы, Изготовленный арматурный элемен обладает стабильными геометрическими хэ рактеристиками зэ счет формы поперечного сечения стружек в виде гиперболической тангенсоиды, так как такая форма деформирования стружек исключает проскальзывание роликов относительно заготовки и тем самым исключает получение элементов с непостоянной кривизной изгиба, Расположение поперечных перемычек стружек со смещением относительно друг друга исключает разделение стружек в процессе изготовления арматурного элемента за счет повышения его жесткости.

При изготовлении железобетонных изделий в процессе перемешивания бетона с введенными в него арматурными элементами происходит разрушение поперечных перемычек, в результате чего стружки равномерно распределяются в бетоне. После изготовления железоаетон наго изделия стружки обеспечивает сцепление с бетоном за счет своего криволинейного изгиба. При этом за счет стабильности геометрических характеристик обеспечивается равномерное сцепление стружек по всему объему бетона. Расположение поперечных перемычек со смещением, кроме исключения разделения стружек при изготовлении, исключает также их разделение при транспортировке и тем самым обеспечивает стабильность начальной геометрической формы арматурных элементов при введении их в бетон.

Формула изобретения

1, Арматурный элемент для дисперсного армирования бетона, содержащий криволинейно изогнутые стружки, объединенные в плоские пакеты поперечными перемычками, отличающийся тем. что, с целью повышения стабильности его геометрических характеристик, кривая изгиба в поперечном сечении стружки выполнена в виде гиперболической тангенсоиды. а поперечные перемычки расположены со смещением одна относительно другой.

2. Устройство для изготовления арматурного элемента для дисперснага армиравания бетона, содержащее ролики продольного разделения с рельефной поверхностью, имеющей выемки для образования поперечных перемычек стружек, и ролики поперечного разделения с поперечными ножами, о т л и ч а ю щ е е с я тем. что, с целью повышения стабильности геометрических характеристик арматурного элемента, рельеф поверхности роликов продольного разделения выполнен с периодически чередующимися трапециевидными

1709044 выступами и впадинами, выступы одного ролика расположены над впадинами другого ролика, а выемки выполнены на части выступов одного ролика, при этом ширина основания выступов определена соотношением

b2

4k где а — ширина основания выступа;

Ь вЂ” высота выступа:

k — ширина вершины выступа.

1709044

Гид 5
