Стенд для контроля герметичности изделий накоплением при атмосферном давлении

Стенд для контроля герметичности изделий накоплением при атмосферном давлении

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для контроля герметичности изделий накоплением при атмосферном давлении. Целью изобретения является повышение чувствительности контроля путем интенсификации процесса сорбции.Стенд лля контроля. герметичности изделий содержит объем 1 накопления, который связан с циркуляционной системой, снабженной вентилятором '(/и газовый анализатор 12, имеющий кассету с сорбентом. .На всасывании вентилятора А подключена центральная труба 5 циклона б, циркуляционная камера 7 которого подсоединена к нагнетанию вентилятора''i. В камере 7 Размещен внешний цилиндр 13 с перфорацией и внутренний цилиндр 15,. взаимодействующий с гранулами сорбента 16. На всасывании •циклона 6 размещена дополнительная кассета 9. 1 з.п.ф-лы, 2 ил.(ЛФиг,/<^о х>&эоUI

СОЮЗ СООЕТСНИХ

ОИМИИ

РЕСПУБЛИК

А1

ЩВ а) ГОСУДАРСТВЕННИй КОМИТЕТ

П0 И 01НРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

@.ASmPCHOsw Э ДВТФй С ВУ (S>)S C O> M 3/02! (21) 4764689/28 (22) 05. 12.89 (46) 30.01.92. Бюл. !! 4 (75) В.А.Дятлов и Б.В.Иванов (53) 620.165.29(088.8) (56) Производственная инструкция

ПИ-119-84 Контроль герметичности с применением гелиевых течеискателей.

М.: НИАТ, 1974.

Авторское свидетельство СССР и 1552027, кл. а 01 M 3/02, 1988.. (54) СТЕНД ДЛЯ,КОНТРОЛЯ ГЕРМЕТИЧНОСТИ ИЗДЕЛИЙ НАКОПЛЕНИЕМ ПРИ АТМОСФЕРНОМ ДАВЛЕНИИ (57) Изобретение относится к испытательной технике и может быть использовано для контроля герметичности изделий накоплением при атмог. сферном давлении. Целью изобретения является повышение чувствитель.ности контроля путем интенсификации процесса сорбции.Стенд для контроля: герметичности йзделий содержит объем

1 накопления, который связан с цир куляционной системой,. снабженной вентилятором 4, и газовый анализатор "

12, имеющий кассету с сорбентом..На всасывании вентилятора 4 подключена центральная труба 5 циклона 6, циркуляционная камера 7 которого подсоединена к нагнетанию вентилятора 4.

В камере 7 размещен внешний цилиндр

13 с перфорацией и внутренний цилиндр 15,. взаимодействующий с гранулами сорбента 16. На всасывании ;циклона 6 размещена дополнительная кассета 9. 1 з.п.ф-лы, 2 ил. з 1709185 й

Изобретение относится к испытательной технике и может быть использовано при проверках герметичности изделий бескамерными методами, Известны стенды для контроля герметичности накопления при атмосферном давлении, содержащие объем накопления с испыть1ваемым изделием, заполненным пробным газом, например .гелием и анализатор газового состава в объеме накопления, например ге. лиевый течеискатель.

Известен стенд.для контроля герметичности, содержащий объем на- 15 копления связанный воздуховодами с. вентилятором циркуляционной системы, и сообщенный с циркуляционной системой газоанализатор, содержащий побудитель расхода и чувствительный элемент в виде кассеты с сорбентом.

Недостатком указанного стенда является ограниченная чувствительность, определяемая проводимостью тракта побудителя расхода и геометрическими размерами кассеты.

Цель изобретения ". повышение чувствительности путем увеличения сорбционной емкости и интенсификации процесса сорбции пробного газа сорбентом.зО

Укаэанная цель достигается тем,что стенд снабжен циклоном, установленным на .всасывании вентилятора, и дополнительной кассетой с сорбентом, сообщенной с циркуляционной камерой циклона, при этом внутри циркуляционной камеры коаксиально ей и друг дру у установлены два полых цилиндра, внешний из которых выполнен с перфорацией.

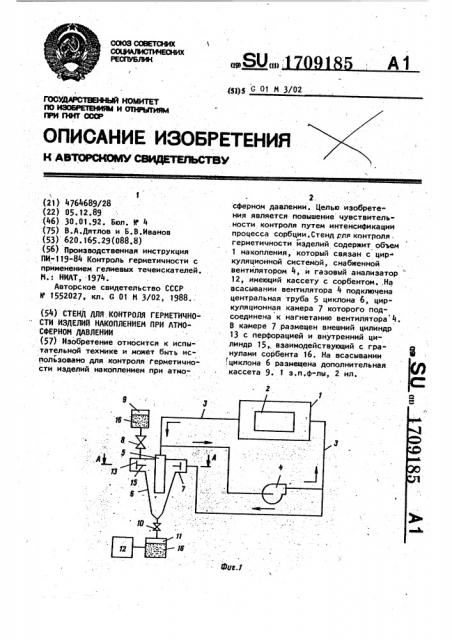

На Фиг.1 схематично представлен стенд, на Фиг. 2 -. сечение Л-Л на фиг.1.

Стенд содержит объем 1 накопления, например полиэтиленовый чехол, в ко45 тором размещается испытуемое изделие 2. Объем 1 связан с воздуховодами 3, которые вместе с вентилятором

4 создают систему циркуляции возду" ха в объеме 1. К всасыванию вентилятора 4 подключена центральная труба

5 циклона 6, циркуляционная камера

7 которого подсоединена к нагнетанию вентилятора 4. На циркуляционной камере 7 через вентиль 8 установлена дополнительная кассета 9 с сорбентом, 55. например СаХ, а в нижней конусной части циклона 6 размещена отсекаемая вентилем 10 основная кассета 11 с сорбентом, связанная с анализатором

12 газового состава. В камере 7 размещен внешний цилиндр 13 с перфорацией 14 и внутренний цилиндр 15, взаимодействующий с гранулами сорбента 16.

Устройство работает следующим образом.

После тестирования системы испытаний по известным га.эохроматографиче- ским методикам с исполозованием контрольных течей, подсоединения дополнительной кассеты 9 с предварительно регенерированным сорбентом16 иполключения пустой кассеты 11 стенд готов к испытаниям изделия 2.

При контроле герметичности иэделие заполняют KGHTpoflbHblM газом, например шестифтористой серой SF< (элегаз), до давления испытания и включают вентилятор 4, создающий в циркуляционной системе равновесную концентрацию контрольного газа, проникшего в объем 1 накопления через неплотности изделия 2. Одновременно открывают вентили 8 и 10 и подают сорбент 16 в циклон 6. При этом вихревой воздушный поток, воз- никающий в циклон 6 из-за вакуумирования центральной трубы 5 и тангенциального подвода воздуха с нагнетания вентилятора 4, диспергирует сорбент 16 в циркуляционной камере 7, образуя вращающееся кольцо сорбента 16, на которое действует аэродинамическая сила от воздушных потоков, прошедших через перфорацию

14 внешнего цилиндра 13. Под действием указанной силы гранулы сорбента 15 перемещаются к оси циклона 6, попадают в конусный участок и собираются s кассете 11. На своем пути сорбент взаимодействует с внутренним цилиндром 15, позволяющим гранулам сорбента 16 не сразу попадать в конусную часть циклона 6, а продлить время существования гранул во вращающемся кольце, где в основном и происходит сорбция контрольного газа сорбентом 16. После заполнения кассеты 11 закрывают вентиль

10 и производят определение концентрации контрольного газа, поглощенного сорбентом, например газовым анализатором Тазохром 1106 Э", при этом концентрация контрольного газа служит мерой суммарной герметичности изделия 2.

1709185

Формула изобретения

1. Стенд для контроля герметичности иэделий накоплением при атмосферном давлении, содержаций объем накопления, циркуляционную систему с вентилятором, связанную воздухоСоставитель В.ДятловРедактор Т.Лазоренко Техред А.кравчук Корректор И.Самборская е ° г /

- Заказ 420 Тираж . . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035 Иосква, Ж:35 Раушская наб. д. 4/5

Ф У Ф

М

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул.Гагарина, 191

Стенд позволяет повысить чувствительность испытаний эа счет повышения сорбционной емкости- кассеты с сорбентом. По сравнению со . стандартной кассетой анализатора Гаэохром 1106 Э", позволяющей ре- гистрировать концентрации на уровне

10 o6Д, предлагаемый стенд обеспечивает достоверную регистрацию концентраций порядка 10 об.Ф. водами с объемом накопления, газовый анализатор и кассету с сорбентом, соединенные с циркуляционной системой, отличающийся тем, что, с целью повышения чувствительности, он снабжен циклоном, установленным на всасывании вентилятора, и дополнительной кассе10 той с сорбентом, сообщенной с циркуляционной камерой циклона. I

2. Стенд nd п.1, о т л и ч а ашийся тем, что он снабжен двумя полыми цилиндрами, установленными внутри циркуляционной камеры циклона коаксиально ей и друг другу,. Ъричем внешний цилиндр выполнен с перФорацией.
