Способ измерения концентрации гелия в газовых смесях

Способ измерения концентрации гелия в газовых смесях

Иллюстрации

Показать все

Реферат



Изобретение относится к анализу газовых сред и может быть использовано при контроле герметичности различных объемов в научных исследованиях ив производственных условиях. Цель изобретения заключается в повышении точности измерения концентрации гелия в газовых смесях и упрощении способа измерения. Цель достигается с помощью использования чистого гелия в качестве образца сравнения и использования мембран, селективно проницаемых для гелия, для напуска образца сравнения и .анализируемой смеси.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

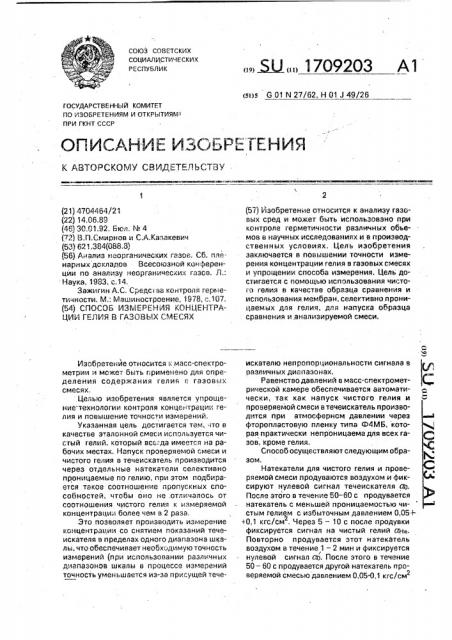

ОПИСАНИЕ ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4704464/21 (22) 14.06.89 (46) 30.01.92. Бюл. М 4

P2) В.П.Смирнов и С.A,Каэакевич

{53) 62";.384(088.8) (56) Анализ неорганических газо „C6. пленарных докладов Всесоюзной конференции по анализу неорганических газов. Л.:

Наука, 1983, с,14, Зажигин А.С. Средсгва контроля герметичности, M.: Машиностроение, 1978, с.107. (54) СПОСОБ ИЗМЕРЕНИЯ KOHLIEHTPAЦИИ ГЕЛИЯ В ГАЗОВЫХ СМЕСЯХ

Изобретение относится к масс-спектрометрии и может быть г;рименено для определения содержания гелия г- газовых смесях, Целью изобретения является упрощение технологии контроля концентрации гелия и повышение точнос и измерений.

Указанная цель достигается тем, -гго в качестве эталонной смеси используется чистый гелий, который всегда имеется на рабочих местах. Напуск проверяемой смеси и чистого гелия в течеискатель производится через отдельные натекатели селективно проницаемые по гелию, при этом подбирается такое соотношение пропускных способностей, чтобы оно не .отличалось от соотношения чистого гелия к измеряемой концентраци t более чем в 2 раза.

Зто позволяет производить измерение концентрации со снятием показаний течеискателя в пределах одного диапазона шкалы, что обеспечивает необходимую точность измерений (при использовании различных диапазонов шкалы в процессе измерений точность уменьшается из-эа присущей тече„„. Ж „„1709203 A l (я)з 6 01 N 27/62, Н 01 J 49/26 (57) Изобретение относится к анализу газовых сред и может быть использовано при контроле герметичности различных объемов в научных исследованиях и в производственных условиях. Цель изобретения заключается в повышении точности измерения концентрации гелия в газовых смесях и упрощении способа измерения. Цель достигается с помощью использования чистого гелия в качестве образца сравнения и использования мембран, селективно проницаемых для гелия, для напуска образца сравнения и,анализируемой смеси. искателю непропорциональности сигнала в различных диапазонах, Равенство давлений в масс-спектрометрической камере обеспечивается автоматически, так как напуск чистого гелия и проверяемой смеси в течеискатель производится при атмосферном давлении через фторопластовую пленку типа Ф4МБ, которая практически непроницаема для всех газов, кроме гелия, Способ осуществляют следующим образом.

Натекатели для чистого гелия и проверяемой смеси продуваются воздухом и фиксируют нулевой сигнал течеискателя ag.

После этого в течение 50 — 60 с продувается натекатель с меньшей проницаемостью чистым гелием с избыточным давлением 0,05+ 0,1 кгс/см, Через 5 — 10 с после продувки г фиксируется сигнал на чистый гелий ан<.

Повторно продувается этот натекатель воздухом в течение 1 — 2 мин и фиксируется

/ нулевой сигнал ао. После этого в течение

50 — 60 с продувается другой натекатель проверяемой смесью давлением 0,05.0,1 кгс/см

Составитель В, :. y! IÎßÂÖ88

Те«рад М.ГЛоргентэл Корректор Т. Палий

I" дактор 1О. 68fl8>$8

Д чз -- 1 Тираж Подписное

PP NI4IfiN Госудзрсп. Энного комитета по,изобретениям и открытиям при ГКЧ 1 СССР

11,%35. Москва, Ж-35, Рэушскэя наб., 4/5

Прои:Водственно-издательский комбинат "- :патент", г, Ужгород, ул.Гагарина, 161 и через 5 - 10 с фиксируется сигнал течеискателя ах, Определяемая концентрация подсчитывается l|Q формуле

Ox — Я)

Сx э

ОНе ОО

Где Э вЂ” КОЗффИЦИЕНт, ЗЭВИСЯЩИй От ПГОПУскных способностей натекателей.

3гот коэффициент определя8тся В проЦессе предвэрительнОЙ калибрОВки ОднОГс изделия из партии путем подачи изВестных эталонных смесей и чистого гелия, ПредлаГаемый способ позволЯет Оп8рэтивно проводить в условиях производства

ooiьектиВный и flpGcioA контроль концентрации Гелия в смесях с обеспечением точносТА измергl;Ma нр хуже + 10 $

СпосОб может быть реализоВэн при HBпуске смесей Через натекатель в виде фторопластовой пленки Ф4МБ толщиной

100 мкм со след лощей площадью натекания для (0,6+2,2) Д вЂ” (600 + 635) мм, для (2,2 8)% — (160 +175) мм - д у (8 — 30)бж — (45—

47,5) мм, при этом площадь натекания чиСТОГО ГЕЛИЯ СОСТЭВЛЯВТ " 7 ММ, Зкономический эФФект от использования 1ред:":эгаемого способа создается зэ счет снижения трудоемкости процесса измерения концентрации гелия, вследствие исключения работ по приготовлению эталонных смесей и их постановку на произ5 водственные участки, а также эа счет сокращения затрат HB повторные испыта" ния изделий, обусловленное повышением точности измерении концентрации гелия в рабочих смесях.

10 формула изобретения

Способ измерения концентрации гелия в газовых смесях путем поочередного напу15 с«а проверяемой смеси и образца сравнения в масс-спектрометр, сравнения показаний,отлич э 10щи Йсятем,что,c целью упрощения способа И повышения тсчности измерений, в качестве образца
