Способ отключения сопровождающего тока в цепи устройства для защиты от перенапряжений

Способ отключения сопровождающего тока в цепи устройства для защиты от перенапряжений

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - повышение срока службы устройства для защиты от перенапряжений при отключении сопровождающего тока путем исключения повторного пробоя его искрового промежутка. Гашение дуги сопровождающего тока в искровом промежутке осуществляют шунтированием промежутка коммутационным аппаратом, отключение тока через который производят через интервал времени, превышающий время Восстановления электрической прочности искрового промежутка. При этом ограничивают перенапряжение на контактах аппарата до величины, меньшей напряжения пробоя искрового промежутка. 1 ил.^^ •^fe

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (I О (зцз Н 02 Н 9/06

ГОСУДАРСТВЕ1+ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

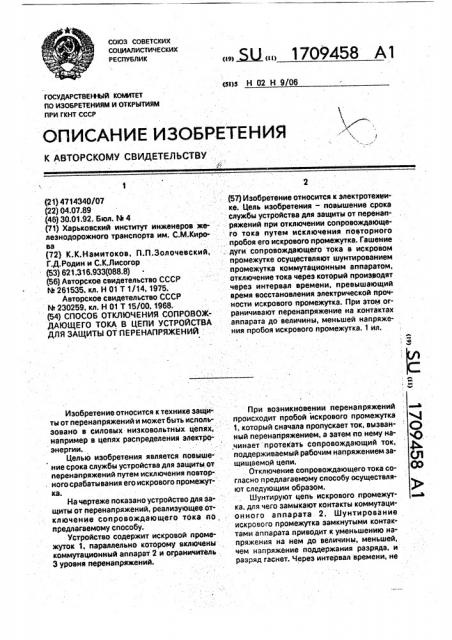

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фм

° м м

ЪФ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21} 4714340/07 (22) 04.07.89 .(46} 30.01 92. Бюл. l4 4 (71) Харьковский институт инженеров железнодорожного транспорта им; С.M.Кировэ (72) К.К,Намитоков, П.П.Золочевский, Г.Д.Родин и С.К,Лисогор (53) 621,316.933(088.8) (56) Авторское свидетельство СССР

М 261535, кл. Н 01 Т 1/14, 1975.

Авторское свидетельство СССР

1Ф 230259, кл. H 01 Т 15/00, 1968. (54) спосоь отключения сопРовождАющеГо токА в цепи хстРойствА

ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИИ

Изобретение относится к технике защиты от перенапряжений и может быть использовано в силовых низковольтных цепях, например в цепях распределения электроэнергии, Целью изобретения является повышение срока службы устройства для защиты от перенапряжений путем исключения повтор. ного срабатывания его искрового промежутка.

На чертеже показано устройство для защиты от перенапряжений, реализующее отключение сопровождающего тока по предлагаемому способу. устройство содержит искровой промежуток I, параллельно которому включены коммутационный аппарат 2 и ограничитель

3 уровня перенапряжений.

2 (57) Изобретение относится к электротехнике. Цель изобретения — повышение срока службы устройства для защиты от перенапряжений при отключении сопровождающего тока путем исключения повторного пробоя его искрового промежутка. Гашение дуги сопровождающего тока в искровом промежутке осуществляют шунтированием промежутка коммутационным аппаратом, отключение тока через который производят через интервал времени, превышающий время восстановления электрической прочности искрового промежутка. При этом ограничивзют перенапряжение на контактах аппарата до величины, меньшей напряжения пробоя искрового промежутка. 1 ил.

При возникновении перенапряжений происходит пробой искрового промежутка с, 1, который сначала пропускает ток, вызван- СЪ ный перенапряжением, а затем по нему на.чинает протекать сопровождающий ток, д поддерживаемый рабочим напряжением защищаемой цепи.

Отключение сопровождающего тока со- © гласно предлагаемому способу осуотестеллют следующим образом.

Шунтирултт цепь искроаого промежут- а ка, для чего замыкают контакты коммутационного аппарата 2, Шунтирование искрового промежутка замкнутыми контактами аппарата приводит к уменьшению напряжения на нем до величины, меньшей, чем напряжение поддержания разряда, и разряд гаснет. Через интервал времени, не

1709458 менее чем на 5-10 больший, чем время восстановления электрической прочности промежутка 1, размыкают контакты коммутационного аппарата 2 и гасят возникший на них дуговой разряд. Перенапряжение, возникающее на контактах 2 и приложенное к промежутку 1, ограничивают ограничителем 3 напряжения до величины, на

5-10 меньшей, чем напряжение пробоя промежутка 1. Ограничение перенапряжения до указанной величины исключает повторный пробой промежутка 1 перенапряжением, возникающим при размыкании контактов аппарата 2.

Превышение напряжения пробоя промежутка 1 над уровнем ограниченного перенапряжения, возникшего при раэмыкании контактов аппарата, необходимо для исключения пробоя промежутка указанным перенапряжением. Запас 5-10 выбран исходя из того, что в процессе эксплуатации искровых промежутков происходит изменение их параметров, сопровождающееся в некоторых случаях уменьшением напряжения пробоя промежутка. В процессе выработки промежутком рабочего ресурса уменьшеwe напряжения пробоя, как правило. не превышает 5-10, -исходя из чего и выбрана минимальная величина запаса по напряжению пробоя промежутка по сравнению с уровнем ограничения напряжения ограничителем напряжения..

Интервал времени. между замыканием контактов аппарата и отключением ими тока также выбирают с запасом 5-10ф> по отношению к времени, необходимому для восстановления промежутком своей электрической прочности. Необходимость такого запаса вызвана тем, что время деионизации газа в искровом промежутке является величиной, зависящей от состояния плазмы в промежутке в момент отключения тока в цепи, и величина этого времени может колебаться. Запас времени не менее чем в 510$ по сравнению с временем восстановления электрической прочности промежутка обеспечивает исключение появления на промежутке перенапряжения, вызванного размыканием контактов аппа5 рата и отключением тока в цепи до того как промежуток восстановит свою электрическую прочность, чем будет исключен его повторный пробой.

При использовании предлагаемого спо10 соба по сравнению с прототипом исключается повторный пробой промежутка в устройствах для защиты m перенапряжений, что позволяет исключить возможность работы промежутков при отсутствии в этом

15 необходимости, за.счет чего сохраняется рабочий ресурс промежутка и повышается срок службы устройства защиты от перенапряжений. Кроме того, использование пред-. лагаемого способа позволяет сократить

20 расходы на замену в устройствах для защиты от перенапряжений искровых промежутков, которые досрочно выработали свой ресурс не под действием перенапряжений, а под действием протекания по ним сопро25 вождающего тока 8 результате повторного пробоя.

Формула и зоб рете н и я

Способ отключения сопровождающего тока в цепи устройства для защиты от пере30 напряжений, содержащего защитный искровой промежуток, путем шунтирования цепи искрового промежутка коммутационным аппаратом с последующим отключением тока через аппарат, отличающийся

35 тем, что, с целью повышения срока службы устройства путем исключения повторного срабатывания искрового промежутка, указанное отключение тока через аппарат осуществляют через интервал времени, 40 превышающий время восстановления электрической прочности искрового промежутка, а при отключении тока через аппарат ограничивают перенапряжение на нем до величины, меньшей напряжения пробоя ис45 крового промежутка.
