Устройство для ориентированной подачи радиодеталей, преимущественно микросхем

Устройство для ориентированной подачи радиодеталей, преимущественно микросхем

Иллюстрации

Показать все

Реферат



Изобретение относится к подаче радиодеталей и может быть использовано в составе технологического оборудования для/-ориентированной подачи микросхем. Цель изобретения - повышение производительности, достигается за счет того, что при подаче микросхем по спиральному лотку чаши вибробункера 1 неправильно ориентированные и соединённые между собой микросхемы срабатываются со спирального лотка отсекателем 3, выполненным в виде упруюго элемента, свободных конец которого выполнен плоским, установлен под острым углом к продольной оси спирального лотка и с возможностью колебаний в плоскости, параллельной его боковым поверхностям. 3 ил,5•ЧтИ*ЁV4О ОСП ^ О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9) (11) (si)s Н 05 К 13/02, ГОсудАРстВенмь|Й кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕПЬС ГВУ

2 (21) 4716175/2 1 (22) 22.05.89 (46) 30.01.92.Бюл.М 4 (75) А.С.Акулинин и Н.B.Áåëÿíñêèé (53) 621.396.6.002(088.8) (56) Авторское свидетельство СССР

ЬЬ l227411, кл. В 23 0 7/00, 1989. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАННОЙ ПОДАЧИ РАДИОДЕТАЛЕЙ, ПРЕИМУЩЕСТВЕННО МИКРОСХЕМ (57) Изобретение относится к подаче радиодеталей и может быть использовано в составе технологического оборудования для

Э" ориентированной подачи микросхем. Цель изобретения — повышение производительности. достигается за счет того, что при подаче микросхем по спиральному лотку чаши вибробункера 1 неправильно ориентированные.и соединенные между собой микросхемы срабатываются со спирального лотка отсекателем 3, выполненным в виде упру ого элемента, свободных конец которого выполнен плоским, установлен под острым

yrnoM к продольной оси спирального лотка и с возможностью колебаний в плоскости, параллельной его боковым поверхностям. 3 ил.

1709570

Изобретение относится к подаче радиодеталей, в частности, к устройствам для ориентированной подачи радиодеталей, преимущественно микросхем.

Цель изобретения — повышение произ- 5 водитель ности.

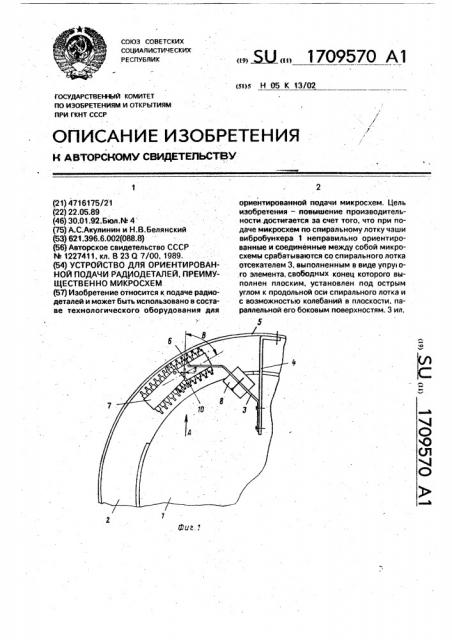

На фиГ.1 изображено устройство, общий виД; на фиГ.2 — виД А на фиГ,1; на фиГ.З— траектория перемещения отсекающей пластины при вибрациях. 10

Вибробункер для подачи изделий типа микросхем содержит чащу 1 со спиральным лотком 2 и отсекатель 3 в виде упругого элемента, закрепленный кронштейном 4 за стенку 5 чаши 1 и расположенный с возмож-. 15 ностью взаимодействия его свободного конца 6 с микросхемами 7. Причем упругий элемент Отсекателя 3 снабжен грузом 8, установленным на свободном конце 6 с возможностью регулирования его положения, 20 а свободный конце 6 отсекателя 3 расположен перпендикулярно к опорной поверхности спирального лочкэ 2 и выполнен в виде отсека ощей пластины 9 (фиг.2), плоскость которой расположена под острым углом 25 к оси спирального лотка. Пластина 9 установлена с возможностью колебаний в плоскости, параллельной ее боковым поверхностям. Причем. взаимодействующий с микросхемами торец 10 пластины разме- 30 щен ближе к центру чаши, чем другой торец

11. Спиральный лоток 2 выполнен с буртиком 12, который в зоне расположения отсекающей пластины 9 не выполняется.

Вибробункер работает следующим об- 35 разом.

Микросхемы 7 загружаются в чашу 1 навалом и под действием вибрации перемещаются по ее поверхности и поднимаются по спиральному лотку 2 к отсекающей пла- 40 стине 9, колеблющейся вместе с отсекате- . лем 3, «/

Большинство перемещающихся по спиральному лотку 2 микросхем 7 расположено выводами вверх, так как это положение 45 обеспечивает наибольшую устойчивость, Перейвщающиеся выводами вверх микросхемы 7 беспрепятственно проходят мимо отсекающей пластины 9. Микросхемы 7, которые перемещаются по спиральному лотку 50

2 в любом другом положении или в несколько слоев, вступают во взаимодействие с отсекающей пластиной 9, которая своим торцом 10 наносит по этим микросхемам 7 серию сталкивающих ударов, направленных под углом к направлению перемещения микросхем 7. Под воздействием этих ударов неверно ориентированные микросхемы 7 соскальзывают со спирального лотка 2 на дно чаши 1.

Отдельно рассмотрим случай, когда по спиральному лотку 2 микросхемы 7 перемещаются к отсекающей пластине 9 таким образом: первой перемещается микросхема 7 в положении выводами вверх; второй перемещается микросхема 7 в положении выводами вниз. Причем несколько первых выводов второй микросхемы 7 попали между несколькими последними выводами первой микросхемы 7(фиг.1). первый микросхема 7, которая перемещается выводами вверх, проходит под отсекающей пластиной

9 беспрепятственно, Вторая микросхема 7, которая перемещается выводами вниз, вступает во взаимодействие с отсекающей пластиной 9. Последняя сталкивает ее со спирального лотка 2. Так как выводы второй микросхемы 7 частично попали между выводами первой, то обе микросхемы удаляются с лотка одновременно. При этом пластина проходит между выводами первой микросхемы.

Формула изобретения

Устройство для ориентированной подачи радиодеталей, преимущественно микросхем, содержащее вибробункер, чаша которого выполнена со спиральным лотком, отсекатель, выполненный в виде упругого элемента, соединен одним концом с чашей вибробункера, а свободный конец отсекэтеля расположен с зазором над дном спирального лотка и установлен с возможностью колебаний, отличающееся тем,что, с целью повышения производительности, свободный конец Отсекателя выполнен плоским, расположен под острым углом к продольной оси лотка и установлен с возможностью колебаний в плоскости, параллельной боковым поверхностям свободНОГО конца.
