.№ 17100

Класс 81а, 7 ©

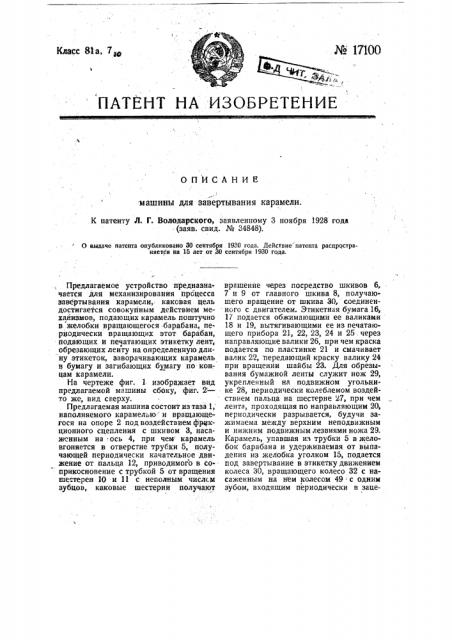

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИE машины для завертывания карамели

К патенту Л. Г. Володарского, заявленному 3 ноября 1928 года (заяв. свид. № 24848).

О выдаче патента опубликовано 30 сентября 1920 года. Действие патента распространяется йа 15 лет от 30 сентября 1930 года.

Предлагаемое устройство предназначается для механизирования 11роцесса завертывания карамели, каковая цель достигается совокупным действием механизмов, подающих карамель поштучно в желобки вращающегося барабана, периодически вращающих этот барабан, подающих н печатающих этикетку лент, обрезающих ленту на определенную длину этикеток, заворачивающих карамель в бумагу и загибающих бумагу по кон; цам карамели.

На чертеже фиг. 1 изображает вид предлагаемой машины сбоку, фиг. 2 — то же, вид сверху.

Предлагаемая машина состоит из таза 1, наполняемого карамелью и вращающегося на опоре 2 подвоздействием фракционного сцепления с шкивом 3, насаж иным на ось 4, при чем карамель вгоняется в отверстие трубки 5, получающей периодически качательное движение от пальца 12, приводимого в соприкосновение с трубкой 5 от вращения шестерен 10 и 11 с неполным числсм зубцов, каковые шестерни получают врашение через посредство шкивов 6, 7 и 9 от главного шкива 8, получающего вращение от шкива 30, соединенного с двигателем. Этикетная бумага 16, 1? подается обжимающими ее валиками

18 и 19, вытягивающими ее из печатающего прибора 21, 22, 23, 24 и 25. через направляющие валики 26, при чем краска подается по пластинке 21 и смачивает валик 22, передающий краску валику 24 при вращении шайбы 23. Для обрезывания бумажной ленты служит нож 29, укрепленный на подвижном угольнике 28, периодически колеблемом воздействием пальца на шестерне 27, при чем лента, проходящая по направляющим 20, периодически разрывается, будучи зажимаема между верхним неподвижным и нижним подвижным лезвиями ножа 29.

Карамель, упавшая из трубки 5 в желобок барабана и удерживаемая от выпадения из желобка уголком 15, подается под завертывание в этикетку движением колеса 30, вращающего колесо 32 с насаженным на нем колесом 49 с одним зубом, входящим периодически в зацепление с колесом 50, сопряженным с барабаном 14, при чем вращение колеса 32 передается колесам 27, 33, 34, 35, 36, 37 и 38, из коих колесо 38 вращает вал, на котором насажены шкивы 39 и 40 под углом к. оси вращения этого вала, вследствие чего эти шкивы сообщают колебательные движения рычагам 42„ передающим эти движения желобчатым колесам 43 и 44, получающим при таких условиях возвратно поступательные перемещения в поперечном по отношению к станку направлении одновременно: с вращением от действия шестерен 33 и 36. На концах валов, жестко соединенных с колесами 43 и 44, насажены конусы 46, периодически приходящие в соприкосновение с этикеткой лентой, обрезанной ножницами 29, и увлекают этикет зажатием его между пружинящей пластиной 47 и неподвижной пластиной 48, удерживаемой пластинками 45.

Завернутая карамель движением барабана подается под воздействие пальцев

51, 52 и 53, обжимающих свободные концы этикета под воздействием колес

35, 37 и 38, при чем карамель удерживается в желобке барабана нажатием пружины 56, скользящей по направляющим уголкам 54 и 55.

Завернутая карамель при дальнейших движениях барабана 14 падает под действием собственного веса на транспортер 57, снабженный перегородками 58.

Предмет патента.

Машина для завертывания караме "., характеризующаяся применением периодически поворачиваемого барабана 14, снабженного желобками, служащими для завертывания в них карамели, подаваемой из вращающегося таза 1 трубкой 5, получающей качательное движенке при помощи шестерен 10, 11 с неполным числом зубцов и служащей для сбрасывания карамели в трубу -13, направляющую карамель непосредственно в упомянутые желобки, для подвода к коим бумаги служат валики 18, 19, вытягивающие бумагу. из печатающего прибора 21 — 26 и подающие ее к ножницам29 и далее между пластинками 47, 48 и конусами 46, 46, имеющими как вращательное, так и поступательное движение, с целью освобождения обертки, передаваемой вместе с карамелью поворотом барабана к пальцам 51, 52, 53; служащим для загибания концов обертки.
