Устройство для разгрузки тазобедренного сустава

Устройство для разгрузки тазобедренного сустава

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Цель - повышение зффективности лечения асептического некроза головкИ бедра путем улучшения ее центрации в вертлуж-^ ной впадине и снижения нап^зки на зпифиз. Устр(^ство СОСТШ4Т из оснований 1 и2 с направляющими 3 и А, на которых размещены каретки 6 и7 с подстопниками 8 И 9» оснащенные шарнирно установленными пластинам!!^ с дугообразными пазами и пружинами 21. Основания 1 и 2 смонтированы с возможностью перемещения на продольных планках 27 и 2В с пазами 29 и 30, соединенных шарниром 31 с противоупором 32, а также присоединены с возможностью разведения к поперечной планке 33, имеющей пазы 34 и 35.5 ил.WД?j« го 7Ы Ы

СОЮЗ СОВЕТСКИХ .СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ НЮЙ КОМИТЕТ (я)з А 61 F 5/04

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ . ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° ВЮЮ

1, ЮВЮЮ (21) 4706939/14 (22) 19.06.89 (46) 07;02,92. Бюл. М 5 (75) А.й.жила (53) 615.825.6:61 SA77.23:61 6-089.28(688.8) . (56) Раннее выявление и комплексное лечение асентического некроза головки бедренней кости у детей и подростков.—

Методические рекомендации Киевского

НИИ ортопедии. Киев. 1981.

Ортопедия, травматология и протезирование, 1987, И. 9, с. 44.. (54) УЮРОЙСТЬО ДЛЯ РАЗГРУЗКИ ТАЗО5ЕДРЕНЙОГО СУСТАВА.!Ж 171ООЗЗ А1

I (57) Изобретение относится к медицинской технике. Цель — повышение зффективности лечения асептического некроза головки бедра путем улучшения ее центрации в вертлух - ной впадине и снижения нагрузки на эпифиз.

Устройство состоит из оснований 1 и 2 с направляющими 3 и 4, на которых размещены каретки 6 и7 с подстопниками 8 и 9, оснащенwe шарнирно устаневленными пластинами с дугообразными пазами и пружинами 21., Основания f и 2 смонтированы с возможностью перемещения на продольных планках 27 и 28 с пазами 29и30, соединенных шарниром, 31 с противоупором 32; а также присоединены с возможностью разведения к поперечной пленке 33, имеющей пазы.34 и 35. 5 ил. ,ВВ

1710033

Изобретение относится к медицинской технике, а именно к устройствам для вытяжения. применяемом при реабилитации ортопедических больных, находящихся на постельном режиме, Известно устройство для разгрузки тазобедренного сустава, содержащее манжетки, заднюю гипсовую шину и механизм вытяже ноя, Недостатком этого устройства является то, что в качестве.противовытяжения используется собственная масса тела больного ребенка, что вынуждает для эффективности разгрузки увеличивать груз, а зто приводит к стягиванию больного к ножному концу кровати. перекосу таза, травмирование кожи, сдавливанию нижней конечности в местах крепления манжетки.

Кроме того. манжеточный метод вытяжения и задняя гипсовая шина не обеспечивают сохранения движений в.тазобедренном и нижележащих суставах при одновременном сохранении физиологически выгодного положения, нет воэможности более полной центрации головки бедра в вертлужной впадине. . Наиболее близким к предлагаемому является устройство для разгрузки тазобедренного сустава; содержащее основание с направляющими, противоупор и каретку с подстопником, подвижно установленную в направляющих и связанную гибкой тягой с

ГРУЗОМ.

Недостатками устройства являются воэможность переноса таза, развития контрактуры в голеностопном суставе и плохая центрация головки бедренной кости в

Вертлужной впадине, Целью изобретения является повышение эффективности лечения асептического некроза голбвки бедра путем улучшения ее центрации в вертлужной впадине и снижения нагрузки нв зпифиз.

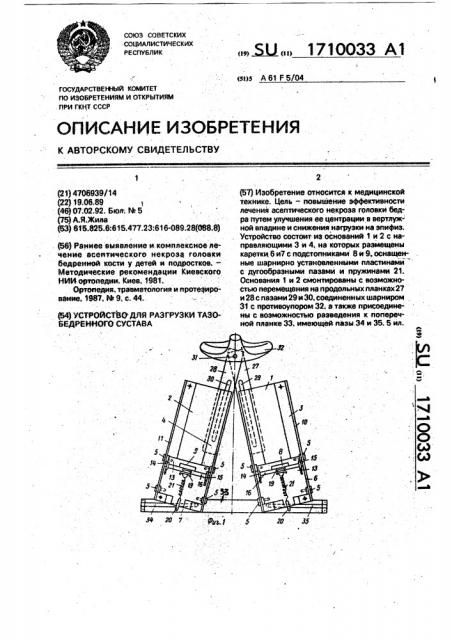

На фиг. 1 представлено предлагаемое устройство; на фиг. 2 — каретка; на фиг. 3— подстепник; на фиг. 4 и 5 — размещение устройства на пациенте.

Устройство состоит из Основания 1, шарнирна соедииеииого с дополнительным Основанием 2. Оба есноеания оснащены. направляющими 3 и 4, на которых с возвеайостъю перемещения на роликах 5 устаиомены карему 6 и 7 с подстопниками

8и9. Навравляащие Зи 4 выполнены в виде уголков 16 и 11 с вазами 12.

КамЩэя иэ кареток представляет собой

Пяощадку 13 с левой 14 и правей 15 стойяа ми, соединенными между собой шестигранной есъю 16. На которой закреплена пластина 17 с дуговым пазом 18 для возможности поворота соответствующего подстопника и фиксации его гайками 19 в заданном положении необходимой ротации. Каждый

5 подстопник соединен посредством пластинки 20 с пружиной 21 для воэможности подошвенной флексии стопы поворота в сагитталъной плоскости, Пластинки 20 имеют на концах отвер10 стия 22 для фиксации гибкой тяги 23, соединенной с грузом 24.

Каждый подстопник имеет ушки 25 для ремешков (не показаны), плотно фиксирующих конечность в торе 26, изготавливаемом

15 индивидуально для каждого больного, и состоит из трех частей, фиксирующих стопу, голень и нижнюю треть бедра, соединенных между собой пластиной с шарнирами (не показаны) на уровне голеностопного и ко20 ленного суставов и позволяющих сохранять физиологические движения, Основания 1 и 2 с воэможностью перестановки и фиксации установлены на двух продольных планках 27 и 28, имеющих пазы

25 29 и 30 и соединенных шарниром 31 с противоупором 32, изготовленным из дерева индивидуально Для каждоГО 60льнОГО по гипсовому слепку, соприкасающимся с телом пациента в области проекции бугров

30 седалищных костей таза и фиксируемым с помощью гайки-барашка (не показана) в среднефизиологическом положении таза для исключения его перекоса.

Продольные планки 27 и 28 с возможно35 стью разведения(перестановки) и фиксации установлены на поперечной планке 33, оснащенной пазами 34 и 35.

Устройство используется следующим образом.

40 Поперечной 33 и продольными 27 и 28 планками устройство устанавливают на матрац ортопедической кровати вплотную к ножной стойке. Противоупор 32 выдвигается, подводится вплотную к тазу и фиксиру45 ется гайками-барашками, Нижняя конечность в торе 26 фиксируется ремешками, например, к подстопнику

9. Конечности при необходимости придается стабильное положение о ведения с помощью поперечной планки 33 с пазами 34 и

35 и внутренней ротации с помощью пластины 17, что способствует уменьшению нагрузки на зпифиз бедра, центрации головки бедра и благоприятному формированию вертлужной впадины.

Тяга осуществляется эа пластинку 20, прикрепленную к выступу основания каретки 7 через блок на ножном конце кровати(не показан).

1710033

Формула изобретения

Устройство для разгрузки тазобедренного сустава, содержащее основание с направляющими, противоупор и каретку с подстопником подвижно установленную в 5 направляющих и связанную гибкой тягой с грузом, от л и ч а ю щ е е с я тем, что, с целью повышения эффективности лечения асептического некроза головки бедра путем улучшения ее центрации в вертлужной, 10 впадине и снижения нагрузки на эпифиз, в него введены дополнительное основание с направляющими, кареткой и подстопником, две шарнирно соединенные с противоупором продольные и поперечная планки с пазами, на которых основания закреплены с возможностью соответственно перестановки, разведения и фиксации, а также две пластины с дуговыми пазами, шарнирно установленные на каретках, при этом подстопники размещены на пластинах с возможностью поворота на их плоскости и подпружиненного наклона в сагиттальной плоскости.

1710033

1710033
