Устройство для электромагнитного облучения биообъектов

Устройство для электромагнитного облучения биообъектов

Иллюстрации

Показать все

Реферат



Изобрете1^ие предназначено для воздействия дециметровыми волнами на клеточные структуры. Цель изобретения - повышение интенсивности поглощения энергии в диапазоне дециметровых волн на клеточном уровне. Устройство содержит корпус 1, поглотитель 2, элемент 3 для размещения биообъекта и крышку 4. На элементе 3 расположен контейнер (емкость) 5 с биообъектом. В Отверстие крышки,4 вставлен излучатель 6 с кабелем 7. 1 з.п. ф-лы, 2 ил.^м^feИзобретение относится кэлектромагнитобиологии, а именно к технике облучения биологических объектов электромагнитными полями (ЭМП), и может быть использовано преимущественно при экспериментальных научных исследованиях биологического действия ЭМП дециметрового диапазона на клеточном уровне.Камеры для облучения являются важной, составной частью устройств, применяющихся для воздействия ЭМП на биологические объекты , в этих камерах располаг'аются объекты, исследования , а также специальный поглотитель , необходимый для обеспечения режима облучения .•Известны камеры для облучения ЭМП биологических объектов, включающие^ корпус, приспособления для размещения или фиксации организмов и поглотитель.Наиболее близким к заявляемому техническому решению и по достижению результата является камера для облучения микроорганизмов, включающая отрезок волновода, кювету для суспензии клеток ипоглотитель в виде тефлонового сосуда, заполненного водой. Недостатком этой камеры является то, что она конструктивно может использоваться только в сантиметровом диапазоне ЭМП, т.е. ее невозможно использовать в дециметровом диапазоне электромагнитных волн.В этой камере в качестве поглотителей используют, например, воду, пластмассы определенного состава или культуральную жидкость, которые обладают следующими недостатками, например, вода и культуральная жидкость "не обеспемипают достаточного высокого коэффициентгэ поглощения, пластмассы могут быть ('рим'-нены в одном . диапазоне.о оXI CJ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 61 N 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

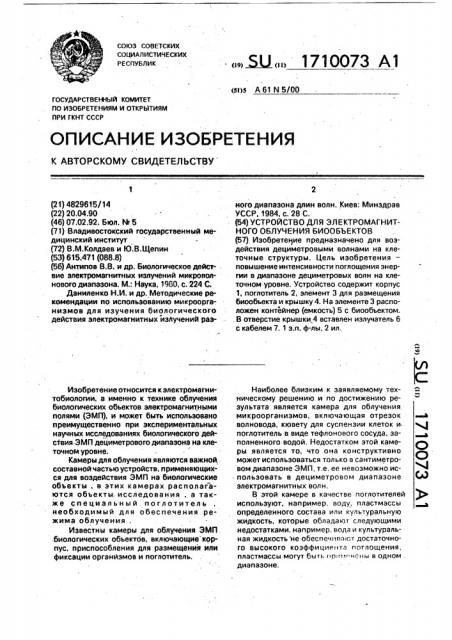

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4829615/14 (22) 20,04;90 (46) 07.02.92. Бюл. ЬЬ 5 (71) Владивостокский государственный медицинский институт (72) В.М.Колдаев и 10.В.Щепин (53) 615.471 (088.8) (56) Антипов В.В. и др. Биологическое действие электромагнитных излучений микроволнового диапазона. M. Наука, 1900, с. 224 С.

Даниленко Н.И. и др. Методические рекомендации по использованию микроорганизмов для изучения биологического действия электромагнитных излучений разИзобретение относится к электромагнитобиологии, а именно к технике облучения биологических объектов электромагнитными полями (ЭМП), и может быть использовано преимущественно при экспериментальных научных исследованиях биологического действия-ЭМП дециметрового диапазона на клеточном уровне.

Камеры для облучения являются важной,. составной частью устройств, применяющихся для воздействия ЭМП на биологические объекты, в этих камерах располагаются объекты,, исследования, а также специальный поглотитель необходимый для обеспечения режима облучения .

Известны камеры для облучения ЭМП.

-биологических объектов, включающие корпус, приспособления для размещения или фиксации организмов и поглотитель.

„ Ж„, 1710073 А1 ного диапазона длин волн.,Киев; Минздрав

УССР, 1984, с. 28 С. (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОМАГНИТНОГО ОБЛУЧЕНИЯ БИООБЪЕКТОВ (57) Изобретение предназначено для воздействия дециметровыми волнами на клеточные структуры. Цель изобретения— повышение интенсивности поглощения энергии в диапазоне дециметровых волн на клеточном уровне. Устройство содержит корпус

1, поглотитель 2, элемент 3 для размещения биообъекта и крышку 4. На элементе 3 расположен контейнер (емкость) 5 с биообъектом.

В отверстие крышки 4 вставлен излучатель 6 с кабелем 7. 1 з.п. ф-лы, 2 ил.

Наиболее близким к заявляемому.техническому решению и по достижению результата является камера для облучения микроорганизмов, включающая отрезок волновода, кювету для суспензии клеток ипоглотитель в виде тефлонового сосуда, заполненного водой. Недостатком этой камеры является то, что она конструктивно может использоваться только в сантиметровом диапазоне ЭМП, т.е. ее невозможно использовать в дециметровом диапазоне электромагнитных волн, В этой камере в качестве поглотителей используют, например. воду, пластмассы определенного состава или культуральную жидкость, которые обладают следующими недостатками, например, вода и культуральная жидкость не обеспечивают достаточного высокого коэффициента потлощения, пластмассы могут быть пр ".1 нан ы в одном . диапазоне.

1710073

Все эти недостатки не позволяют использовать известные камеры для проведения исследования биологического действия

ЭМП в дециметровом диапазоне на клеточном уровне.

Излучение биологического действия

ЭМП в дециметровом диапазоне на клеточном уровне позволяет расширить наши знания о взаимодействии организмов с ЭМП и может иметь прикладное значение для гигиены труда при разработке нормативов предельно допустимых уровней ЭМП дециметрового диапазона, для медицины при разработке методов дециметровой физиотерапии, для фармакологии при поиске лекарственных препаратов, пригодных для профилактики и коррекции эффектов облучения ЭМП, для экологии при разработке ме- роприятий по устранению загрязнений окружающей среды электромагнитными излучениями и др, Однако механизмы биологического действия ЭМП дециметрового диапазона на клеточном уровне исследованы недостаточно полно. Для их исследования нужна специальная камера, в которой обеспечивались режим бегущих волн и точность определения воздействующей плотности потока падающей энергии, для чего требуется достаточно высокий (не менее 95%) коэффициент поглощения электромагнитного излучения.

Цель изобретения — повышение интенсивности поглощения энергии в диапазоне дециметровых волн на клеточном уровне.

Указанная цель достигается тем, что заявляемое устройство. включает замкнутый открытый сверху металлический корпус, заполненный поглотителем слоем, кратным полуволне ЭМП. Ка верхней части поглотителя располагаются прозрачные для дециметровых волн, например, пенополистироловые прокладка и крышка..

Прокладка имеет углубление для размещения емкости с объектом исследования, а крышка имеет отверстие для установки облучателя, При этом углубление и отверстие располагаются соосно, крышка и прокладка фиксируются друг относительно друга стенками корпуса устройства.

Предлагаемый поглотитель имеет следующий состав,.об.%;

Графит 2,2 — 2,8 . Алюминиевая пудра 0,4-0,6

Дроблемый пенопласт 8,0 — 12,0

Строительный песок 23,0-27,0

Цемент 13,0-17,0, 2%-ная водная поливинилацетатная (ПВА) эмульсия Остальное

Поглотитель с заявленным соотношением компонентов обеспечивает в камере режим бегущих волн с коэффициентом стоячей волны (КВС) 1,05-1,1,. соответственно коэффициент поглощения падающей энергии

ЭМП дециметрового диапазона более 95% и тем самым достижение цели.

При проведении патентных исследований в доступных нам источниках информации не выявлено известных технических решений той же задачи, характеризующейся той же совокупностью признаков, следо10 вательно, предлагаемая конструкция камеры и состав поглотителя соответствуют критерию "новизна".

На фиг.1 представлено предлагаемое устройство; на фиг.2 — схема подключения к

15 источнику электромагнитного излучения

Предлагаемое устройство содержит корпус 1, поглотитель 2, элемент 3 для размещения биообъекта и крышку 4. В элементе 3 располагается емкость 5 для объектов

20 облучения, в отверстие крышки 4 вставляется излучатель 6 с кабелем 7.

Предлагаемое устройство подключается к известной схеме, содержащей генератор 8 ЭМП дециметрового диапазона, измерительную линию 9, излучатель 6, соединенные последовательно кабелем 7.

25 излучаются в устройство, в котором проходят через емкость 5, содержащую объект исследования, например взвесь клеток, и затем распространяются в поглотитель 2. При этом

35 согласование высокочастотного тракта с устройством производится, ручками и винтами настройки генератора 8 и контролируется с помощью измерительной линии 9, Исследования биологического действия

ЭМП дециметрового диапазона на клеточ40 ном уровне могут иметь большое медико-социальное значение, а именно расширяют познания в области радиобиологии неионизирующих излучений дециметрового диапа45 зона, что позволяет более обоснованно подойти к решению вопросов нормирования уровней ЭМП в гигиенической практике, повысить эффективность физиотерапевтических процедур, разработать пути поиска

50 лекарственных препаратов, пригодных для профилактики и коррекции эффектов облучения ЭМП, а также решать и экологические вопросы, связанные с разработкой мероприятий по борьбе с загрязнениями окружающей

55, среды ЭМП дециметрового диапазона.

Формула изобретения

1. Устройство для электромагнитного облучения биообъектов, содержащее излучатель, корпус с элементом для размещения

При работе схемы .(фиг.2) электромагнитные колебания от генератора 8 переда30- ются по линии 9 и кабелю 7 к излучателю 6 и

1710073

2 би8. /

Эие2

Составитель В,Колдаев

Техред M.Ìîðãåíòàë Корректор А. Осауленко

Редактор Е.Савина

Заказ 287 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 ! биообъекта, от л и ч а ю ще е сл тем, что, с целью повышения коэффициента поглощения энергии в диапазоне дециметровых волн на клеточном уровне, нижняя часть, корпуса заполнена поглотителем, на кото- 5 ром установлен элемент для размещения биообъекта, выполненный из прозрачного в дециметровом диапазоне волн материала, в верхней части корпус снабжен крышкой,с отверстием для введения рабочего торца 10 излучателя, причем отверстие в крышке и элемент для размещения биообъекта выполнены соосно.

2. Устройство по п.1, от и и ч а ю ще ес я тем, что поглотитель выполнен из смеси алюминиевой пудры, дробленого пенопласта, строительного песка, цемента м 2ф,-ной водной поливинилацетатной эмульсии в следующих соотношениях. об. (,:

Графит 2,2 — 2,8

Алюминиевая пудра 0,4-0,6

Дробленый пенопласт 8,0 — 12,0

Строительный песок 23,0 — 27,0

Цемент 13,0 — 17,0

2 -ная водная поливинилацетатная эмульсия Остальное
