Грохот для разделения разнопрочных материалов

Грохот для разделения разнопрочных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к горнодобывающей промышленности и м.б. использовано на предприятиях по производству нерудныхстроительных метериалов. Цель изобрете* ния - повышение качества отделения слабых и вязких разностей (Р) от скальных пород за счет интенсификации воздействия на сортируемый материал. Просеивающая поверхность сита грохота выполнена в виде трехгранной призмы (П). обращенной одним из ребер вниз. В ребрах П размещены вращающиеся валы 2. На валы 2 навита подвижная в продольном направлении бесконечная струнд (С) 1. При этом С 1 натянута через регулирующее приспособление 3. Внутри П и вдоль нее размещен Шнек 6. Поступивший материал 4 транспортируется шнеком 6 внутри П. Направление движения С 1 перпендикулярно потоку сортируемого материала. При контакте слабых зерен с С1 происходит их разрушение резанием, а также срезание вязких разностей со скальных пород. 1 з.п. ф-лы, 2 ил. А-АОтсеВы5 Отсебы Фиг.24JОSСА>&

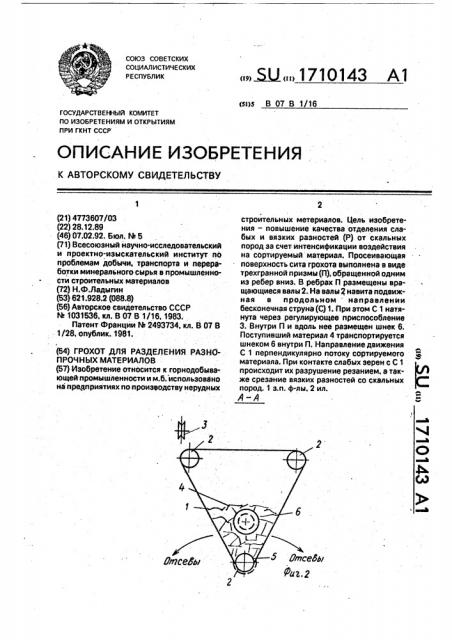

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (!!) (s!)s В 07 В 1/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.!= рпсе ы 5 Отсе бы

Фиг.2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4773607/03 (22) 28.12.89 (46) 07,02.92. Бюл. РЬ 5 (71) Всесоюзный научно-исследовательский и проектно-изыскательский институт по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов (72) Н.Ф.Ладыгин (53) 621.928,2 (088.8) (56) Авторское свидетельство СССР

М 1031536, кл. В 07 В 1/16, 1983.

Патент Франции М 2493734, кл. В 07 В

1/28, опублик. 1981. (54) ГРОХОТ ДЛЯ РАЗДЕЛЕНИЯ РАЗНОПРОЧНЫХ МАТЕРИАЛОВ (57) Изобретение относится к горнодобывающей промышленности и м.б. использовано на предприятиях по производству нерудных строительных метериалов. Цель изобретения — повышение качества отделения слабых и. вязких разностей (P) от скальных пород за счет интенсификации воздействия на сортируемый материал, Просеивающая поверхность сита грохота выполнена в виде трехгранной призмы (П), обращенной одним из ребер вниз. В ребрах П размещены вращающиеся валы 2. На валы 2 навита подвижная в продольном " направленйи бесконечная струна (С) 1. При этом С 1 натянута через регулирующее приспособление

3. Внутри П и вдоль нее размещен шнек 6.

Поступивший материал 4 транспортируется шнеком 6 внутри П. Направление движения

C 1 перпендикулярно потоку сортируемого 3 материала. При контакте слабых зерен с С 1 происходит их разрушение резанием, а также срезание вязких разностей со скальных пород. 1 з.п. ф-лы, 2 ил.

А-A

1710143 1 l l l l l .l

Отсекаю

Ааи еюние остыли д

Риьл

Составитель. Б.Левчаев

Редактор Л.Грэтилло Техред M.Ìîðãåíòàë Корректор Т.Палий

Заказ 290 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская наб., 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101

Изобретение относится к горнодобывающей промышленности и может быть использовано нэ предприятиях по производству нерудных строительных материалов. 5

Цель изобретения — повышение качества отделения слабых и вязких разностей от скальных пород за счет интенсификации воздействия на сортируемый материал.

На фиг. 1 показан грохот для разделе- 10 ния разнопрочного материала, вид сбоку; на фиг. 2 — разрез А-А на фиг. 1.

Грохот включает сито, просеивающая поверхность которого выполнена в виде трехгранной призмы, образованной по- 15 движной в продольном направлении бесконечной струной 1, навитой поочередно на вращающиеся валы 2, расположенные вдоль ребер призмы, одйо из которых обращено вниз. Струна 1 натянута через регулирующее приспособление 3. 20

Для исключения заклинивания частиц материала 4 между струной 1 и валом 2 в рабочей зоне грохота установлен экран 5, размещенный вдоль поверхности вала 2 со стороны набега струны 1. Зазор между эк- 25 ранам 5 и струной 1 регулируется.

Внутри призмы и вдоль нее установлен шнек 6, осуществляющий трайспортировку материала 4 от приемного устройства.7 вдоль рабочей поверхности до разгрузки, ЗО

Вращение валов 2 осуществляется от общего привода 8.

Грохот работает следующим образом.

Поступивший из приемного устройства

7 материал 4 транспортируется шнеком 6 внутри грохота. Направление движения струны перпендикулярно потоку сортируемого материала, при этом скорости струны и материала могут быть различны. При контакте слабых зерен с подвижной струной 1 происходит их разрушение резанием, а также срезание вязких разностей со скальных пород. Измельченные частицы просыпаются через зазоры между витками струны 1.

Надрешетный очищенный материал 4 поступает на склад.

Формула изобретения

1. Грохот для разделения разнопрочных материалов, включающий сито в виде бесконечной струны, установленной с натяжением на валах с возможностью поочередного их огибания и продольного перемещения, отличающийся тем, что, с целью повышения качества отделения слабых и вязких разностей от скальных пород за счет интенсификации воздействия на сортируемый материал, грохот сйабжен шнеком, при этом форма просеивающей поверхности сита выполнена в виде трехгранной призмы, обращенной одним из ребер вниз, причем внутри и вдоль призмы размещен шнек.

2. Грохот по и. 1, отличающийся тем, что QH.ñÿàáæåí отражательным экраном, размещенным вдольповерхности нижнего вала со стороны набега струны.
