Способ производства проката на непрерывных мелкосортных и проволочных станах

Способ производства проката на непрерывных мелкосортных и проволочных станах

Иллюстрации

Показать все

Реферат



Изобретение относится к области черной металлургии и совершенствует способ производства проката на непрерывных проволочных и мелкосортных станах. Цель изобретения - экономия энергозатрат и увеличение выхода годного. Для этого в способе деформацию заготовок каждой марки стали из заданного марочного сортамента осуществляют со своей температуры нагрева, обеспечивающей для нее сопротивление деформации наиболее прочного материала этого сортамента. 1 табл.•^^feИзобретение относится к области металлургии и совершенствует способ производства проката преимущественно на проволочных и мелкосортных станах.Целью изобретения является экономия знергозатрат и увеличение выхода годного.Сущность способа заключается в следующем.Из марочного сортамента конкретного прокатного стана выявляют сталь с максимальным сопротивлением деформации. Величина этого сопротивления деформации принимается одинаковой для остальных марок стали марочного сортамента стана. Затем для обеспечения установленного сопротивления деформации определяется температура нагрева заготовок каждой марки стали перед прокаткой. Таким образом, для всего марочного сорТамента устанавливаются единое сопротивление деформации,но разные температуры нагрева для каждой марки стали.П р и м ер. Прокатку заготовок на катанку осуществляли на проволочном стане 150. В марочный сортамент стана входили стали углеродистые обыкновенного качества, конструкционные, канатные, легированные конструкционные, рессорно-пружинные, сварочные, подшипниковые и коррозионно-стойкие.До реализации предлагаемого способа нафев заготовок перед прокаткой осуществляли до температуры начала прокатки, равной 1080^1130°С в зависимости от марки стали. Заготовки углеродистых и канатных сталей Марок 50-70 нагревали до температуры 1080°С.В марочном сортаменте стана наибольшее сопротивление деформации имела сталь 12Х18Н10Т. Заготовки этой стали нагревали в соответствии с технологической инструкцией до температуры начала

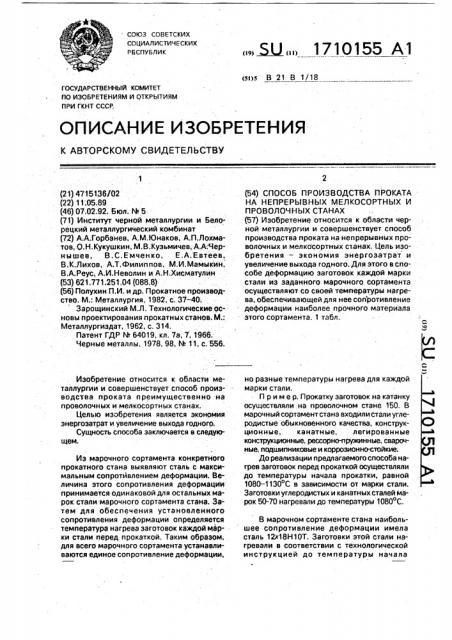

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РБСПУБЛИК (st)s В 21 В 1/18, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4715136/02 (22) 11;05,89 (46) 07.02.92. Бюл. М 5 (71) Институт черной металлургии и Белорецкий металлургический комбинат (72) А;А.Горбанев, А.M.Þíàêîâ, А.П.Лохматов, Q.Н.Кукушкин,.М.В.Кузьмичев, А.А .Чернышевев, В.С. Емче н ко, Е.А, Евтеев.

В.К,Лихов, А.Т.Филиппов, M.È.Mçìûêèí, В.А.Реус, А.И.Неволин и А.Н.Хисматулин (53) 621.771;251,04 (088.8) (56) Полухин П.И. и др. Прокатное производство. M.: Måòàëëóðãèÿ, 1982, с, 37-40;

Зарощинский М.Л. Технологические ос-. новы проектирования прокатных станов. М.:

Металлургиэдат, 1962, с, 314.

Патент ГДР hL 64019, кл. 7а, 7, 1966.

Черные металлы, 1978, 98, М 11, с, 556, Изобретение относится к области металлургии и совершенствует способ производства проката преимущественно на проволочных и мелкосортных станах.

Целью изобретения является экономия энергозатрат и увеличение выхода годного.

Сущность способа заключается в следующем.

Из марочного сортамента конкретного прокатного стана выявляют сталь с.максимальным сопротивлением деформации, Величина этого сопротивления деформации принимается одинаковой для остальных марок стали марочного сортамента стана. Затем для обеспечения установленного сопротивления деформации определяется температура нагрева заготовок каждой марки стали перед прокаткой. Таким образом, для всего марочного сортамента устанавливаются единое сопротивление деформации, .... Ж,, 1710155 А1 (54) СПОСОБ ПРОИЗВОДСТВА ПРОКАТА

НА НЕПРЕРЫВНЫХ МЕЛКОСОРТНЫХ И

ПРОВОЛОЧНЫХ СТАНАХ (57) Изобретение относится к области черной металлургии и совершенствует способ производства проката на непрерывных проволочных и мелкосортных станах. Цель изобретения — экономия энергозатрат и увеличение выхода годного. Для этого в способе деформацию заготовок каждой марки стали из заданного марочного сортамента осуществляют со своей температуры нагрева, обеспечивающей для нее сопротивление деформации наиболее прочного материала этого сортамента. 1 табл. но разные температуры нагрева для каждой марки стали.

Пример. Прокатку заготовок на катанку осуществляли на проволочном стане 150, В марочный сортамент стана входили стали углеродистые обыкновенного качества, конструкционныее, канатные, легирова н н ые конструкционные, рессорнвпружинные, сварочные, подшипниковые и коррозионно.стойкие.

До реализации предлагаемого способа нагрев заготовок перед прокаткой осуществляли до температуры начала прокатки, равной

1080-1130 С в зависимости от марки стали.

Заготовки углеродистых и канатных сталей марок 50-70 нагревали до температуры 1080 С, В марочном сортаменте стана наибольшее сопротивление деформации имела сталь 12х18Н10Т. Заготовки этой стали нагревали в соответствии с технологической инструкцией до температуры начала

17.10155

Составитель Б.бейнфест

Редактор Г.Мельникова Техред M.Mîðråíòàë Корректор Л.Патай

Заказ 291 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 прокатки 1130 С, сопротивление деформации при этом 100 Н/мм . Данное сопротивление деформации было установлено для всех марок сталей сортамента стана. Исходя из этой величины сопротивления деформации, определяли температуру нагрева каждой марки стали. Для углеродистых и канатных сталей марок 50-70 она оказалась равной 950-980 С.

Таким образом, прокатку осуществляли с равными степенями и скоростями деформации, но с различной температурой нагрева заготовок каждой марки стали.

Результаты опытно-и ромы шлеи ной прокатки катанки из канатных марок стали, 50-70 приведены в таблице.

Как видно из таблицы, в результате снижения температуры нагрева заготовок перед прокаткой удельный расход rasa в печи снизился на 10.87. удельный расход электроэнергии на деформацию металла увеличился на 9,77ь. Суммарный расход энергии на нагрев и деформаций уменьшился на

226,0 МДж/т или на 7,2 . Масса печной окалины уменьшилась на 3,5 кг(т, т,е. в 1,3 раза.

Таким образом, понижение температуры начала прокатки заготовок канатных стал ей до 950-980 С, обеспечивающей сопротивление деформации этих сталей, равное сопротивлению деформации стали

12к18Н10Т при температуре 1130 С, уменьшает энергозатраты и массу печной окалины, т.е. увеличивает выход годного. Кроме

5 того, понижение температуры нагрева заготовок. по предлагаемому способу обеспечивает повышение качества катанки— уменьшает в 1,3-1,5 раза толщину обезуглероженного слоя на катанке, что обеспечива10 ет значительное снижение затрат на переработку катанки в метизном производстве, Снижаются также затраты на ремонт нагревательной печи.

15 Формула изобретения

Способ производства проката нэ непрерывных мелкосортных и проволочных станах, включающий нагрев и прокатку партии сталей некоторого марочного сортамента е

20 заданной системе калибров с сохранением степени и скорости деформации для каждой марки стали,отличающийс я тем, что, с целью экономии энергозатрат и увеличе. ния выхода годного, прокатку разных марок

25 стали начинают с разных температур нагре-. ва, при которых их сопротивление деформации равно сопротивлению деформации наименее пластичного материала партии при максимально возможной температуре

30 его нагрева.
