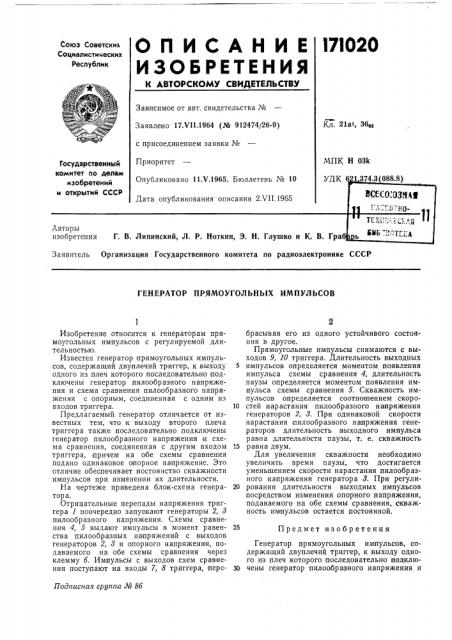

О ll И С А Н И Е 17I020

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.VII.1964 (№ 912474>26-9) с присоединением заявки №

Приоритет

Кл. 21а1, 36щ

МПК Н 03k

Государственный омитет по делам

Заявитель Организация Государственного комитета по радиоэлектронике СССР

ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

25 Предмет изобретения

Под>гисная груп>га № дб

Изобретение относится к генераторам прямоугольных импульсов с регулируемой длительностью.

Известен генератор прямоугольных импульсов, содержащий двуплечий триггер, к выходу одного из плеч которого последовательно подключены генератор пилообразного напряжения и схема сравнения пилообразного напряжения с опорным, соединенная с одним из входов триггера.

Предлагаемый генератор отличается от известных тем, что к выходу второго плеча триггера также последовательно .подключены генератор пилообразного напряжения и схема сравнения, соединенная с другим входом триггера, причем на обе схемы сравнения подано одинаковое опорное напряжение. Это отличие обеспечивает постоянство скважности импульсов при изменении их длительности.

На чертеже приведена блок-схема генератор а.

Отрицательные перепады напряжения триггера 1 поочередно запускают генераторы 2, 3 пилообразного напряжения. Схемы сравнения 4, 5 выдают импульсы в момент равенства пилообразных напряжений с выходов генераторов 2, 8 и опорного напряжения, подаваемого на обе схемы сравнения через клемму б. Импульсы с выходов схем сравнения поступают на входы 7, 8 триггера, перебрасывая его из одного устойчивого состояния в другое, Прямоугольные импульсы снимаются с выходов 9, 10 триггера. Длительность выходных

5 импульсов определяется моментом появления импульса схемы сравнения 4, длительность паузы определяется моментом появления импульса схемы сравнения 5. Скважность импульсов определяется соотношением скоро10 стей нарастания пилообразного напряжения генераторов 2, 8. При одинаковой скорости нарастания 1пилообразного напряжения генераторов длительность .выходного импульса равна длительности паузы, т. е. скважность

15 равна двум.

Для увеличения скважности необходимо увеличить время паузы, что достигается уменьшением скорости нарастания .пилообразного напряжения генератора 8, При регули20 ровании длительности выходных импульсов посредством изменения опорного напряжения, подаваемого на обе схемы сравнения, скважность импульсов остается постоянной.

Генератор прямоугольных импульсов, содержащий двуплечий триггер, к,выходу одного из плеч которого последовательно подклю30 чены генератор пилообразного напряжения и

3 схема сравпения пилообразного напряжения с опорным, соединенная с одним из входов упомянутого триггера, отличающийся тем, что, с целью обеспечения постоянства скважности импульсов при изменении их длительности, к выходу второго плеча триггера по171020 следовательно подключены генератор пилообразного напряжения и схема сравнения, соединенная с другим входом триггера, причем на обе схемы сравнения подано одинако5 вое опорное напряжение.
