Способ установки лопатки

Способ установки лопатки

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано пои обрэг ботке полочной и замковой частей лопатки с установкой ее по пр(зфильной части. Цель изобретения - повышение точности установки лопатки. Способ реализуется за счет ' предварительного базирования и закрепления полочной 9 и замковой 8 частей лопатки 1 с помощью элементов 5 предварительного базирования и закрепления. Затем путем уменьшения объема емкости 2, заполненной шарами 4, под профильную часть лопатки подводятся шары. При этом конфигурация краев емкости 2 такова, что между лопаткой и краями емкости образуется зазор, величина которого меньше диаметра шара. После зтого лопатку закрепляют зажимом 6 и отводят от ее полочной и замковой частей элементы предварительного базирования и закрепления. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s В 23 Q 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

Фм О (21) 4475002/08 (22) 22.08.88, (46) 07.02,92. Бюл. hh 5 (71) Самарское моторостроительное производственное объединение им. М.В, Фрунзе (72) Е,Л. Антипов и В.M. Сапожников (53) 621.922.079(088.8) (56) Авторское свидетельство СССР

hb 619321, кл. В 23 Q 3/00, 1976. (54) СПОСОБ УСТАНОВКИ ЛОПАТКИ (57) Изобретение относится к станкостроению и может быть использовано пои обра ботке полочной и замковой частей лопатки с установкой ее по пррфильной части. Цепь изобретения — повывение точности установки лопатки. Способ реализуется за счет предварительного базирования и закрепления полочкой S и замковой 8 частей лопатки 7 с помощью элементов 5 предварительного базирования и закрепления;

Затем путем уменьшения объема емкости

2, заполненной шарами 4, пад профильную часть лопатки подводятся шары. При этом конфигурация краев емкости 2 такова, что между лопаткой и краями емкости образуется зазор, величина которого меньше диаметра шара. После этого лопатку закрепляют зажимом 6 и отводят от ее полочной и замковой частей элементы предварительного базирования и закрепления.

2 ил.

1710265

Затем зажимом 6 осуществляют окончательное закрепление лопатки 7, после чего элементы предварительного базирования и закрепления отводят от полочной 9 и замковой 8 частей лопатки, которые в дальнейшем обрабатывают, Применение предлагаемого способа позволяет равномерно распределять усилие закрепления по штампованному профилю пера лопатки с любыми погрешностями изготовления. Это,.в свою очередь, позволяет повысить точность установки лопатки по ее профильной части.

Составитель Д,Блинов

Техред M.Ìoðãåíòàë Корректор М.демчик

Редактор О;Хрипта

Заказ 296 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101, Изобретение относится к станкостроению, в частности к технологии изготовления лопаток ГТД.

Целью изобретения является повышение точности установки лопатки. 5

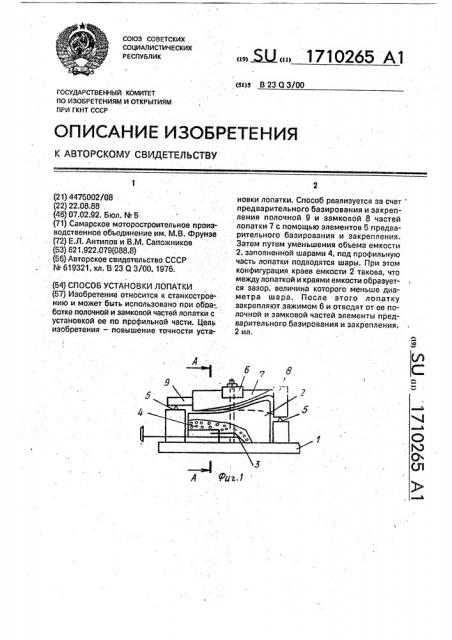

На фиг. 1 изображено устройство для осуществления способа; на фиг, 2 — разрез

А-А на фиг. 1., Устройство для осуществления способа состоит из установленной на основании 1 10 емкости 2 с механизмом 3 изменения ее объема В емкость 2 засыпаны шары 4, На основании 1 установлены элементы 5 предварительного базирования и зажим 6.

Способ установки лопатки осуществля-. 15 ют следующим образом.

Лопатку 7 предварительно базируют по замковой 8 и палочной 9 частям путем уста- . новки на элементы 5 предварительно«обазирования (не показаны). Затем осуществляют 20 предварительное закрепление лопаткина пол очной и замковой части.

После этого. включая механизм Э, уменьшают обьем емкости 2, При этом шары 4 поднимаются и создают. контакт с 25 профильной частью лопатки 7. Предварительное базирование и закрепление лопатки позволяет шарам перестроиться и осуществить контактирование с ее профильной частью по всей протяженности. При 36 этом для того, чтобы шары не выпадали из емкости 2, размеры краев последней выбирают таким образом, чтобы зазор S между лопаткой и краями емкости был меньше диаметра шара 4. 35

A-А

Формула изобретения

Способ установки лопатки для обработки базовых поверхностей ее замковой и полочной частей, при котором лопатку предварительна базируют и закрепляют по базовым поверхностям замковой и полочной частей, затем окончательно закрепляют:по профильной части, после чего освобождают базовые поверхности от элементов предварительного базирования и закрепления, отличающийся тем, что, с целье повишения: точности установки лопатки. перед окончательным закреплением лопатки. берут. открытую емкость, заполненную шарами, размещают ее под профильной частью лопатки с зазором, величина которого меньше диаметра шара, затем уменьшают объем емкости для создания контакта между шарами и профильной частью лопатки, после чего окончательно закрепляют,
