Многоместное приспособление для установки неподвижных ножей электробритвы

Многоместное приспособление для установки неподвижных ножей электробритвы

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано в качествемногоместного приспособления для установки нежестких заготовок неподвижных ножей электробритвы при их шлифовании. Цель изобретения - повышение качества обработки. Приспособление содержит основание 1 с опорными 3 и базовыми злементами 2, на которые устанавливаются заготовки 9. Зажим заготовок осуществляется за счет перемещения вниз до упора в опоры 3 прижимной плиты 4 с зажимными элементами. При этом между заплечиком г втулки 6 и торцом неподвижной втулки 5 зажимного элемента образуется зазор 6 = 0,2-0,5 мм, величина которого обеспечивает закрепление заготовки расчетной силой, гарантирующей высокое качество обработки. 1 ил.О Ю О О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (I9) (11) (st>s В 23 0 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21).4734402/08 (22) 05.09.89 (46) 07.02.92. Бюл. М 5 (71) Бердский электромеханический завод (72) Н.Н. Григорьев (53).62-229.329(088.8) (56) Общемашиностроительные типовые и руководящие материалы. Приспособления для механической обработки и сборки. Раздел. 2, вып. 2, ОМТРМ 3466-077-68. — М.:

ЦИНТИ по автоматизации и машиностроению, 1963, с. 387 — 388, фиг. 183, 183-а. (54}МНОГОМЕСТНОЕ ПРИСПОСОБЛЕНИЕ

ДЛЯ УСТАНОВКИ НЕПОДВИЖНЫХ H0.-;

ЖЕЙ ЭЛЕКТРОБРИТВЫ (57} Изобретение относится к станкостроеwe и может быть использовано в качестве многоместного приспособления для установки нежестких заготовок неподвижных ножей электробритвы при их шлифовании.

Цель изобретения — повышение качества обработки. Приспособление содержит основание 1 с опорными 3 и базовыми элементами 2, на которыеустанавливаются заготовки

9. Зажим заготовок осуществляется за счет перемещения вниз до упора в опоры 3 прижимной плиты 4 с зажимными элементами.

При этом между заплечиком г втулки 6 и торцом неподвижной втулки 5 зажимного элемента образуется зазор д = 0,2-0,5 мм. величина которого. обеспечивает закрепление заготовки расчетной силой, гарантирующей высокое качество обработки. 1 ил.

Ф

Составитель Д.Блинов

Техред M,Mîðãåíòàë Корректор M.Øàpoøè

Редактор С.Хрипта

Заказ 296 Тираж Подписное

ВНИИПИ 1 осударственного комитета по изобретениям и открытиям г1ри ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к станкостроению, в частности к многоместным приспособлениям для устЯновки нежестких заготовок при v>; обработке ня металлорежущих c анках.

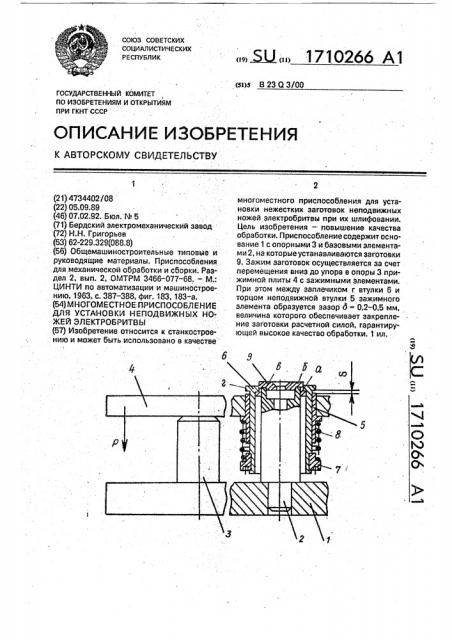

Целью изобретения является пОвышение качества обработки нежестких заготоBGK, НЯ чертеже изображена отдельная часть мноГОместноГО приспособления для шлифования неподвижного но>ка электробритвы.

Многоместное приспособление состоит из основания 1, на котором консольно закреплены базовые элементы 2, выполненные в виде BBflëlкдый из которых состоит из неподвижной втулки 5, втулки 6 с заплечиком г, установленной на ней регулировочной гайки 7 и пружины 8, расположенной между последней и неподвижной втулкой 5.

Приспособление работает следующим образом.

Заготовки 9 неподвижного ножа. электробритвы устанавливаются на базовые элементы 2. Затем прижимная плита 4 с зажимными элементами под действием силы Р привода перемещается вниз до контакта с опорами 3, осуществляя закрепление

ЗЯГОтовок 9, При этом между заплечиком Г втулки 6 и верхним торцом неподвижной втулки 5 образуется -азор д = 0,2-0,5 мм, величина которого обусловлена конструкцией приспособления и является его важной характери-òèêîé,,позволяюшей обеспечивать расчетное усилие закрепления тонкостенной заготовки, Причем на расчетное усилие ие влияет сила Р привода, избыточная часть которой замыкается на опарах 3, и, с одной стороны, обеспечивает

5 неподвижное закрепление заготовки, с дру- l гой стороны, не вызывает критических деформаций нежесткой заготовки, приводящих к вспучиванию заготовки и разрушению ее сетки.

10 Формула изобретения

Многоместное приспособление для установки неподвижных ножей электробритвы, содержащее основание с базовыми элементами и приводом зажима, о т л и ч а15 ю щ е е с я тем, что, с целью повышения качества обработки, базовые элементы выполнены 8 виде консольно закрепленных на основании валиков с выполненными ка свободном конце каждого из них установочными

20 поверхностями, а приспособление снабжено опорами, закрепленными на основании, при>кимной плитои, установленной на последнем с возможностью перемещения вдоль осей валиков для обеспечения взаи25 модействия с опорами, и зажимными элементами; каждый из которых состоит из неподвижной втулки; установленной в ней с возможностью осевого перемещения втулки с заплечиком,.размещенной на последней ре30 гулировочной гайки и расположенной между ней и неподвижной втулкой силовой кружины„причем неподвижная втулка каждого зажимногоэлемента закреплена на прижимной плите соосно с соответствующим валиком, 35 втулка е заплечиком предназначена для взаимодействия с ножом электробритвы, а величина перемещения последней выбирается из условия образования в рабочем положении зазора в пределах 0,2-0,5 мм между еЕ запле40 чиком и торцом неподвижной втулки.
