Подводимая опора

Подводимая опора

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано в качестве сборочной единицы зажимных приспособлений автоматических линий и агрегатных станков. Цель изобретения - расширение функциональных возможностей путем увеличения хода опорного элемента и уменьшение радиальных размеров опоры. Опорасодержит корпус 1 с размещенными в нем подпружиненным опорным злементом 3, фиксатором опорного элемента, выполненным в виде цанги 4, и полым шток-поршнем 2. Цанга выполнена с конической расточкой Г и с двумя внутренними кольцевыми канав- ,ками Б и В и установлена между опорным элементом 3 и шток-поршнем2 с возможностью осевых перемещений относительно корпуса 1 и взаимодействия торцом с опорным элементом 3. В полости шток-поршня 2 с возможностью осевого перемещения и взаимодействия своим, коническим концом Е с конической расточкой Г цанги 4 установлен дополнительный шток 7. Опорный элемент 3 и дополнительный шток 7 снабжены кольцевыми выступами, предназначенными для взаимодействия с кольцевыми канавка- -Ми цанги 4. 2 ил.(Л9 Г

СОЮЗ. СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 23 О 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ-И ОТКРЫТИЯМ

ПРИ ТКНТ СССР

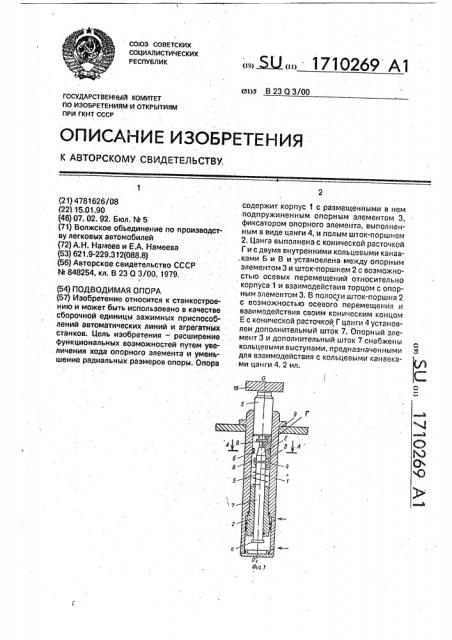

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, 1 (21) 4781626/08 (22) 15.01.90 (46) 07. 02, 92. Бюл. М 5 (7t) Волжское обьединение по производству легковых автомобилей (72) А;Н, Намеев и Е,А. Намеева (53) 621.9-229,312(088,8) (56) Авторское свидетельство СССР

N. 848254, кл. В 23 0 3/00, 1979, (54) ПОДВОДИМАЯ ОПОРА (57) Изобретение относится к станкостроению и может быть использовано в качестве сборочной единицы зажимных приспособлений автоматических линий и агрегатных станков. Цель изобретения — расширение функциональных возможностей путем увеличения хода опорного элемента и уменьшение радиальных размеров опоры. Опора

<„>59< 17102б9 А1 содержит корпус 1 с размащеняыми в нем подпружиненным опорным элементом 3, фиксатором опорного элемента, выполненным в виде цанги 4, и полым шток-поршнем

2. Цанга выполнена с конической расточкой

Г и с двумя внутренними кольцевыми канав.ками Б и В и установлена между опорным элементом 3 и шток-поршнем 2 с возможностью осевых перемещений относительно корпуса 1 и взаимодействия торцом с опорным элементом 3. В полости шток-поршня 2 с возможностью осевого перемещения и взаимодействия своим коническим концом

Е с конической расточкой Г цанги 4 установлен дополнительный шток 7. Опорный элемент 3 и дополнительный шток 7 снабжены кольцевыми выступами, предназначенными для взаимодействия с кольцевыми канавками цанги 4. 2 ил. о

1710269

Изобретение относится к станкостроению и может быть использовано в качестве сборочной единицы зажимных приспособлений автоматических линий и агрегатных станков, Цель изобретения — расширение функциональных воэможностей путем увели.ения хода опорного элемента и уменьшение радиальных размеров опоры, На фиг, 1 изображена подводимая опора,-продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1, Подводимая опора содержит корпус 1 с размещенным в нем полым шток-поршнем

2 и опорным элементом 3, подпружиненным через контактирующий с ним фиксатор 4 пружиной 5. Фиксатор 4 выполнен в виде разрезной цанги. состоящей из нескольких частей; соединенных пружинным кольцом

6. В цанге 4 выполнены кольцевые канавки

Б и В и коническая расточка Г. Цанга 4 установлена с возможностью перемещения относительно корпуса 1 вдоль оси 001 устройства. Цанга 4 размещена между опорным элементом 3 и шток-поршнем 2 и взаимодействует торцом с опорным weментом 3.

Спора снабжена дополнительным штоком 7, один конец которого Е выполнен коническим, а на другом конце выполнен кольцевой выступ К для зацепления с поршнем. Дополнительный шток 7 установлен в полости шток-поршня 2 с возможностью осевого перемещения и взаимодействия своим коническим концом с конической расточкой цанги 4. Кроме того, дополнительный шток 7.и опорный элемент 3 выполнены с кольцевыми выступами 8 и 9, взаимодействующими с кольцевыми канавками Б и В цанги 4. Высота каждой кольцевой канавки

Б и В больше высоты срответствующего кольцевого выступа 8 и 9..

Опора работает следующим образом.

При, подаче рабочей жидкости через нижнее (по чертежу) отверстие шток-поршень 2, сдвигаясь, через пружину 5 перемещает цангу 4 и контактирующий с последней опорный элемент 3.

После того как опорный элемент 3 со5 прикоснется с зажимаемой деталью 10 и остановится, шток-поршень 2, сжимая пружину 5, дойдет до своего конечного положения и остановится, а дополнительный шток

7, продолжая перемещаться, коническим

10 концом Е расклиниваетцангу4, Происходит фиксация опорного элемента 3.

При подаче рабочей жидкости через верхнее (по чертежу) отверстие шток-поршень 2, сдвигаясь, выводит дополнитель15 ный шток 7 из цанги 4, тем самым производят расфиксацию опорного элемента 3 и, перемещаясь дальше, возвращает все элементы опоры в исходное полажение.

Формула изобретения

20 Подводимая опора, содержащая размещенный в корпусе полый шток-поршень силового цилиндра, кинематически связанный посредством пружины с опорным.элементом, и выполненный в виде цанги фиксатор

25 последнего, отличающаяся тем, что, с целью расширения функциональных возможностей путем увеличения хода опорного элемента и уменьшения радиальных размеров опоры, она снабжена размещенным в

30 полости шток-поршня с.возможностью осевого перемещения дополнительным штоком, один конец которого выполнен коническим,.цанга установлена междуопорным элементом и шток-поршнем, а пружина

35 расположена на дополнительном штоке между шток-поршнем и цангой, при этом в цанге выполйена коническая расточка, предназначенная для взаимодействия с коническим концом дополнительного штока, и

40 две кольцевые канавки, а на дополнительном штоке и опорном элементе — кольцевые выступы, предназначенные для взаимодействия с канавками цанги, причем высота каждой кольцевой канавки больше высоты

45 соответствующего кольцевого выступа.

1710269

Фиг,2
