Галтовочное устройство

Галтовочное устройство

Иллюстрации

Показать все

Реферат

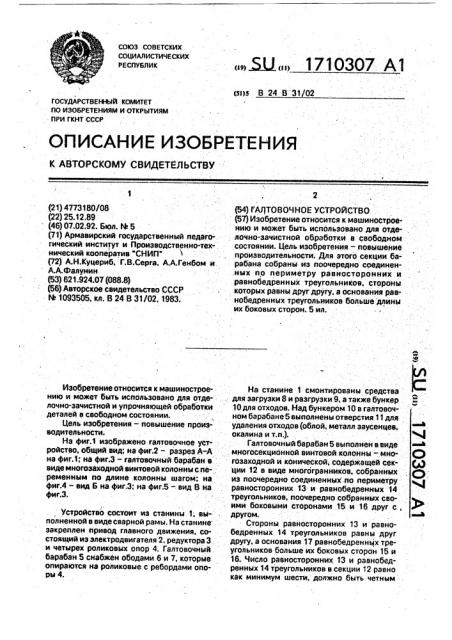

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э В 24 В 31/02

ГОСУДАРСТВЕН1ЫИ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4773180/08 (22) 25.12.89 (46) 07.02.92. Бюл. I4 5 (71) Армавирский государственный педагогический институт и Производственно-технический кооператив "СНИП" (72) А,Н.Куцериб, Г.В.Серга, А.А.Генбом и

А.А.Фалунин (53) 621.924.07 (088 8) (56) Авторское свидетельство СССР

ЬЬ 1093505, кл. В 24 В 31/02, 1983.

Изобретение относится к машиностроению и может быть использовано для отделочно-зачистной и упрочняющей обработки деталей в свободном состоянии.

Цель изобретения — повышение производительности, На фиг.1 изображено галтоврчное устройство, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — галтовочный барабан в виде многоэаходной винтовой колонны с.переменным по длине колонны шагом; на фиг.4 — вид Б на фиг.3; на фиг.5 —. вид В на фиг.3.!

Устройство состоит из станины.1, вйполненной в виде сварной рамы. На станине закреплен привод главного движения, состоящий иэ электродвигателя 2, редуктора 3 и четырех роликовых. опор 4. Галтовочнйй барабан 5 снабжен ободамй 6 и 7, которые опираются на роликовые с ребордами опоры 4.

„>SU,, 1710307 А1

2 (54) f TOBOilHOE YCTPOACTBO (57) Изобретение относится к машиностроению и может быть использовано для отделочно-зачистной обработки в свободном состоянии. Цель изобретения — повышение производительности. Для этого секции.барабана собраны йэ поочередно соединен.ных по периметру равносторонних и равнобедренных треугольников, стороны которых равны друг другу, а основания равнобедренных треугольников больше длины их боковых сторон. 5 ил.

На станине 1 смонтированы средства .. для загрузки 8 и разгрузки 9, а также бункер и

10 для отходов. Над бункером 10 в галтовочном барабане-5 выполнены отверстия 11 для удаления отходов (облай, металл заусенцев, окалина и т.п.).

Галтовочный барабан 5 выполнен в виде многосекционной винтовой колонны — мно- . О гозаходной и конической; содержащей сек- Q ции 12 в виде многогранников, собранных,. Q. из поочередно соединенных .по периметру равносторонних 13 и равнобедренных 14 треугольников, поочередно собранных своими боковыми сторонами 15 и 16 друг с, б другом.

Стороны равносторонних 13 и равнобедренных 14 треугольников равны друг другу, а основания 17 равнобедреннйх треугольников больше их боковых сторон 15 и

16. Число равносторонних 13 и равнобедренных 14 треугольников в секции 12 равно как минимум шести, должно быть четным

1710307 числом и не иметь ограничений в сторону их увеличения.

На фиг;3 и фиг.4 показаны утолщенной линией одна из винтовых линий одного направления с увеличивающимся в сторону увеличения проходного сечения барабана шагом 18-22 и одна из линий противоположного направления с увеличивающимся в ту же сторону и на ту же величину шагом 23, 19, 24-26.

Такое конструктивное оформление поверхности барабана по периметру позволяет обеспечить не только . осевое перемещение деталей и рабочих сред в галтовочном барабане при горизонтальном расположении оси вращения галтовочного барабана 5, упростить привод и повысить эксплуатационный срок службы, но и.повысить интенсивность обработки за счет увеличения смешиваемости из-за наличия на поверхности винтовой колонны винтовых линий и поверхностей (дискретных) с переменным по длине колонны шагом, увеличи. вающимся по мере увеличений проходного сечения от загрузки к выгрузке, что нарушает стационарность движения потоков деталей и повышает производительность обработки.

Галтовочное устройство работает следующим образом.

В галтовочный барабан 5 через средства 8 для загрузки беспрерывно загружаются рабочая среда и подлежащие обработке детали. При вращении барабана 5 рабочая среда и обрабатываемые детали совершают сложное пространственное движение по

5 винтовым линиям и выгружаются из барабана 5 в средство 9 для разгрузки.

Так как галтовочный барабан 5 снабжен винтовыми линиями с переменным по длине барабана шагом, то значительно увеличива10 ется нарушаемость стационарности потоков движения и интенсифицируется процесс обработки.

Формула изобретения

Галтовочное устройство, содержащее установленный на станине.с приводом вращения, средствами для загрузки и выгрузки деталей галтовочный барабан, выполнен20 ный в виде многосекционной многозаходной винтовой колонны; содержащей секции в виде многогранников с гранями из равносторонних треугольников, о т л и ч а ю щ е е-, с я тем, что;.с целью повышения произво25 дительности, в винтовой колонне в каждой секции между гранями в виде равносторон= них треугольников расположены грани из равнобедренных треугольников, причем боковые стороны поочередно соединенных

30 треугольников равны, а основания равно- бедренных треугольников не равны стороне равносторонних треугольников.

1710307

1710307

Редактор Н.Гунько

Заказ 298 Тираж ; Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

Составитель H.Ôèíì

Техреду М.Моргентал

vã.. 5

Корректор O.Öèïëå
