Реферат



Изобретение относится к сельскохозяй;- ственной оросительнЬй технике и предназначено ДЛИ удержания движущегося над орошаемым полем аэростатического летц-тельного аппарата с емкостями с водой во время полива. Целью изобретения является повышение эффективности орошения и качества обработки сельскохозяйственны)? угодий. Это достигается тем. что на границах участка поля закрепляются два продольных троса, на которые ладевается подвижный долевой трос. К последнему Нри помощи кольца 5 присоединен вертикальный трос 6, удерживающий летательный аппарат 7 на заданной высоте. Перемещение летательного аппарата при помощи такой тросовой системы обеспечивает перемещение емкостей с водой и орошение любого участка поля. 2 ил.(Лсоь.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 64 В 1/44

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4630537/23 (22) 02,12.88 (46) 07 02.92. Бюл. М 5 (71} Волгоградский сельскохозяйственный институт (72) Н.В.Уваров (53) 620.733.5(088.8) (563 Авторское свидетельство СССР

М 377269. кл. В 64 В 1/44, 1971. (54) ВОЗДУШНАЯ ОРОСИТЕЛЬНАЯ СИСТЕМА (57) Изобретение относится к сельскохозяйственной оросительной технике и предназначено для удержания движущегося над орошаемым полем аэростатического лета„„SU „„1710444A1 тельного аппарата с емкостями с водой во время полива. Целью изобретения является повышение эффективности орошения и качества обработки сельскохозяйственных угодий. Это достигается тем, что на границах участка поля закрепляются два продольных троса, на которые надевается подвижный долевой трос. К последнему при помощи кольца 5 присоединен вертикальный трос 6, удерживающий летательный аппарат 7 на заданной высоте. Перемещение летательного аппарата при помощи такой тросовой системы обеспечивает перемещение емкостей с водой и орошение любого участка поля. 2 ил.

1710444

40

Изобретение относится к сельскохозяйственной оросительной технике и предназначено для удержания движущегося аэростатического летательного аппарата над полем орошения во время полива. Такая система применена в засушливых районах, где есть малые и разрозненные водоемы. в гористой и сильно изрезанной оврагами местности, когда поливаемые площади небольшие, а .затраты на строительство водопроводящих сооружений значительные.

Известно устройство для запуска свободных аэростатов, содержащее автолебедку для привязного троса, снабженного расцепным механизмом и стартовую платформу для размещения подвесного груза, связанного с оболочкой аэростата. Система автолебедок снабжена блоком неподвижных и подвижных полиспастов.

Такая система не может быть примене на для орошения, тзк как машины, буксирующие автолебедки с тросами. все время находились бы на орошаемом поле под летательным аппаратом в струях воды и не могла бы преодолеть овражистую местно"ть. Кроме того, все орошаемое поле оказалось бы вытоптанным во время полива машинами.

Целью изобретения является повышеwe эффективности орошения и качества обработки сельскохозяйственных угодий, Цель достигается тем, что на границах участка поля закрепляются двэ продольных троса, на которые концами надевается подвижный долевой трос, натянутый поперек поля, К подвижному поперечному тросу подсоединен вертикальный трос, удерживающий аэростзтический аппарат от движения в вертикальном направлении. В горизонтальном направлении азростатический аппарат перемещается по долевому тросу, тэк как удерживающий трос соединен с долевым тросом скользящим кольцом.

Трос, расположенный поперек поля, может перемещаться по продольным направляющим, так как его концы снабжены разъемно-зажимными кольцами, которые можно фиксировать в определенной точке, а можно допустить на свободное перемещение вдоль бокового троса. Такая система позволяет аэростатическому аппарату оросить поле в любой точке, оставаясь при этом удержанным на нужной высоте над поверхностью поля.

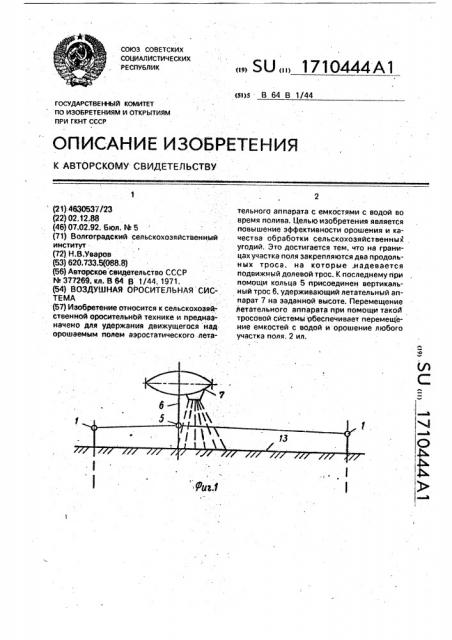

Нэ фиг.1 представлена воздушная оросительная система, общий вид; на фиг.2 — то же, вид сверху.

Воздушная оросительная система крепится к земле. раздвижными якорями 1, с помощью которых удерживаются продольные тросы 2, находящиеся на границах орошаемого участка. С помощью разъемно-зажимных колец 3 к ним крепится долевой трос 4, на который надевается скользящее кольцо 5 от троса 6, удерживающего аэростатический летательный аппарат 7, Стрелкой 8 указан путь перемещения ээростатического аппарата во время полива поперек орошаемой полосы 9 и переход на очередную полосу 10. На фиг.1 и 2 показан аэростатический аппарат 7 в процессе полива с удержанием на нужной высоте до границы 12 поля. Для достижения поверхности

13 поля струи воды имеют беспрепятственное пространство (фиг.1).

Эффективность орошения состоит в том, что его можно осуществлять на полях, где нет больших водоемов, а воду можно брать с прудов, малых озер, колодцев и пр„ накапливать ее в емкостях на краю поля, а затем подвешивать их к аэростатическому летательному аппарату и поливать. С помощью такой воздушной оросительной системы можно орошать поверхность поля любого профиля, например в горах, на кру-, тых склонах. Предлагаемая воздушная оросительная система удобна для полива небольших участков, находящихся за глубокими оврагами, куда подавать воду с помощью водопроводящих гидросооружений экономически невыгодно.

Формула изобретения

Воздушная оросительная система, содержащая аэростатический летательный аппарат с емкостями для воды и устройствами для ее распыления, удерживающие аппарат привязные тросы и транспортные средства, о т л и ч э ю щ э я с я тем, что. с целью повышения эффективности орошения и качества обработки сельскохозяйственных угодий. она снабжена связанной с землей тросовой системой, выполненной в виде двух зафиксированных вдоль боковых границ орошаемого участка продольных тросов и одного перемещаемого по ним поперечного троса, снабженного разъемно-зажимными кольцами на концах, взаимодействующими с продольными тросами, и одним скользящим кольцом, соединенным с удерживающим летательный аппарат привязным тросом.

1710444

Составитель В.Резник

Техред.М.Моргентал

Корректор, .И.Яуска,Редактор О.Христа

Производственно-издательский комбинат "Патент"; r. Ужгород, ул.Гагарина. 101

Заказ ЗЖ Тираж: Подписное

ВНИИХИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCP .

113035, Москва, Ж-35; Раушская наб., 4/5
