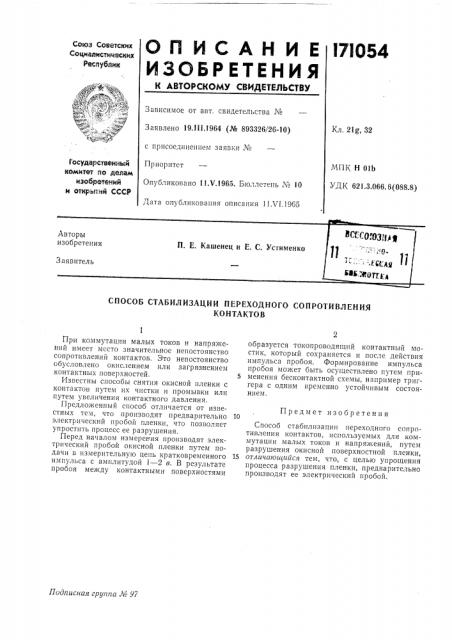

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l7I054

Союз Советских

Социалистических

Республик

Зависимое оТ авт. свидетельства М

Заявлено 19.111.1964 (№ 893326/26-10) с присоединением заявки ¹

Приоритет

Кл. 2lg, 32

МПК Н OIb

УДК 621.3.066. 6(088.8) 1осударствеииый комитет по делам изобРетений и открв.тий СССР

Опубликовано 11 V.1965. Бюллетень М 10

Дата опубликования описания 11 VI.1965

СПОСОБ СТАБИЛИЗАЦИИ ПЕРЕХОДНОГО СОПРОТИВЛЕНИЯ

КОНТАКТОВ

Подписная гру гна El 97

При коммутации малых токов и напряжений имеет место значительное непостоянство сопротивлений контактов. Это непостоянство обусловлено окислением или загрязнением контактных поверхностей.

Известны способы снятия окисной пленки с контактов путем их чистки и промывки или путем увеличения контактного давления, Предложенный способ отличается от известных тем, что производят предварительно электрический пробой пленки, что позволяет упростить процесс ее разрушения.

Перед началом измерения производят электрический пробой окисной пленки путем подачи в измерительную цепь кратковременного импульса с амплитудой 1 — 2 в. В результате пробоя между контактными поверхностями образуется токопроводящий контактный мостик, который сохраняется и после действия импульса пробоя. Формирование импульса пробоя может быть осуществлено путем при5 менения бесконтактной схемы, например триггера с одним временно устойчивым состоянием, Предмет изобретения

Способ стабилизации переходного сопротивления контактов, используемых для коммутации малых токов и напряжений, путем разрушения окисной поверхностной пленки, 15 отличающийся тем, что, с целью упрощения процесса разрушения пленки, предварительно производят ее электрический пробой.
