Устройство для подачи нитей основы на основовязальной машине

Устройство для подачи нитей основы на основовязальной машине

Иллюстрации

Показать все

Реферат



Изобретение относится к трикотажному машиностроению, а более конкретно к осно-вовязальным машинам, и позволяет повысить надежность системы нитеподачи на основовязальной машине. Для этого устройство снабжено валиком со множеством продольных эластичных лопастей, подающим ослабленные нити к нитеподающим валикам, а также приспособлением для фиксации нити при ее обрыве, известными устройствами для компенсации нити основы и для останова машины при обрыве нити. Элементы, входящие в устройство, смонтированы в едином блоке, который установлен на.остове машины, 3 з.п. ф-лы, 2 ил.

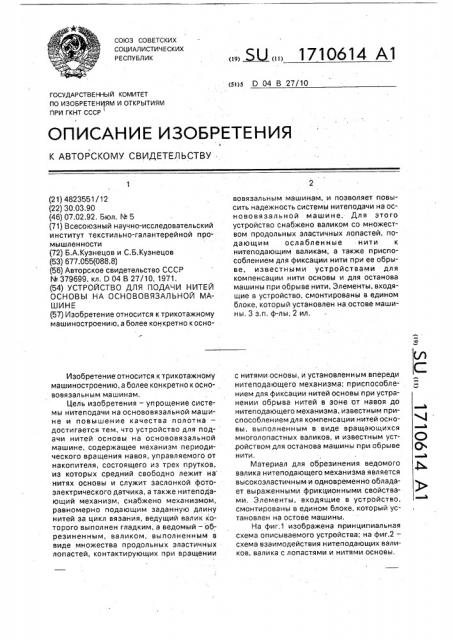

СОЮЗ СОВЕТСКИХ ,СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕН ЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4823551/12 (22) 30.03.90 (46) 07.02.92. Бюл. ¹ 5 (71) Всесоюзный научно-исследовательский институт текстильно-галантерейной промышленности (72) Б.А,Кузнецов и С.Б.Кузнецов (53) 677.055(088.8) (56) Авторское свидетельство СССР

¹ 337799669999,, кКл, D 04 В 27/10, 1971, (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ НИТЕЙ

ОСНОВЪ| НА ОСНОВОВЯЗАЛЪНОЙ МАШИНЕ (57) Изобретение относится к трикотажному машиностроению, а более конкретно к осноИзобретение относится к трикотажному машиностроению, а более конкретно к основовязальным машинам.

Цель изобретения — упрощение системы нитеподачи на основовязальной машине и повышение качества полотна— достигается тем, что устройство для под- ачи нитей основы на основовязальной машине, содержащее механизм периодического вращения навоя, управляемого от накопителя, состоящего из трех прутков, из которых средний свободно лежит на нитях основы и служит заслонкой фотоэлектрического датчика, а также нитеподающий механизм, снабжено механизмом, равномерно подающим заданную длину нитей за цикл вязания, ведущий валик которого выполнен гладким, а ведомый — обрезиненным, валиком, выполненным в виде множества продольных эластичных лопастей, контактирующих при вращении

„)5U„„1710614 А1 вовязальным машинам, и позволяет повысить надежность системы нитеподачи на основовязальной машине. Для этого устройство снабжено валиком со множеством продольных эластичных лопастей, подающим ослабленные нити к нитеподающим валикам, а также приспособлением для фиксации нити при ее обрыве, известн ыми устройствами для компенсации нити основы и для останова машины при обрыве нити. Элементы, входящие в устройство, смонтированы в едином блоке, который установлен на.остове машины, 3 з.п. ф-лы, 2 ил. с нитями основы, и установленным впереди нитеподающего механизма; приспособлением для фиксации нитей основы при устранении обрыва нитей в зоне от навоя до нитеподающего механизма, известным приспособлением для компенсации нитей основы, выполненным в виде вращающихся многолопастных валиков, и известным устройством для останова машины при обрыве нити.

Материал для обрезинения ведомого валика нитеподающего механизма является высокоэластичным-и одновременно обладает выраженными фрикционными. свойствами, Элементы, входящие в устройство, смонтированы в едином блоке, который установлен на остове машины.

На фиг.1 изображена принципиальная схема описываемого устройства; на фиг.2— схема взаимодействия нитеподающих валиков, валика с лопастями и нитями основы.

1710614

Нити 1 основы (фиг.1) сходят с навоя 2 и щая подача нитей 1 основы за цикл вязания огибают прутики 3 — 5 накопителя. Пруток 5 нити в петле вырабатываемого переплетележит на нитях основы и своим весом созда- ния. Валик 9 с обрезиненным слоем 1 приет их входное натяжение, Устройство содер- жимается к ведущему валику 8 с усилием, жит разделительную гребенку 6 и опорный 5 деформирующим слой 10, что обеспечивает стол 7, на котором располагаются нити 1 контакт между валиками не по линии, а на основы, валик 11 с множеством продольных определенной дуге. Это положение обеспеэластичных лопастей 12, которые контакти- чивает подачу нитей 1 основы без проскальют со столом 7, нитеподающий механизм зывания (фиг.2), Неравномерность

13, в котором ведущий валик 8 приводится 10 натяжения нитей 1 основы при сновании в движение от устроиства с ва 14 обеспечивая может вызывать ослабление отдельных ниподачу нитей основы заданной длины за тей перед входом в нитеподающий мехаодин цикл вязания, Квалику8 прижимается низм, Ослабленные нити лопастями 12 ведомыйвалик9,обрезиненный высокоэла- валика 11 при вращении его подаются к стичным материалом 10 с выраженными 15 валикам 8 и 10. Для постоянства входного фрикционными своиствами. ами. 3а нитеподаю- по отношению к нитеподающему механизщим механизмом имеется стол 15, на верх- му натяжения нитей 1 их располагают в нарани которого располагаются нити 1 капителе и контролируют их запас с основы. При устранении обрыва нити в зоне помощью фотосопротивлении 25 от навоя до нитеподающ ющего механизма ни- 20 темняя первый из них от источника 23 света ти основы приспосо лением б ем16прижимают- прутком 5 накопителя при остановленном ся без проскальзывания к столу 15. навое 2, включается привод навоя 27, и пруУстройство укомплектовано также изве- ток 5, лежащий на нитях основы, перемещастным приспосо лением для к б для компенсации ется вниз и затемняет от источника 24 света нитей основы в каждом цикле вязания, вы- 25 фотосопротивление 26, что вызывает остаполненным в виде вращающихся многоло- нов навоя. По мере переработки нити колипастных валиков 17 и 18, и известным чество ее в накопителе уменьшается и стройством 20 для останова машины при пруток 5 достигает уровня фотосопротивлеобрыве нити и поломке иглы. ния 25, и цикл привода в движение навоя 2

Заправка нитей 1 основы происходит 30 повторяется. следующим образом (фиг.1), Нить сходит с В случае обрыва нити в зоне от навоя навоя 2, частично огибает прутки 3 и 4, меж- до нитеподающего механизма нити 1 осноду которыми на нити основы укладывается вы фиксируются на столе 15 прижатием их пруток 5, Вес прутка 5 создает определен- без проскальзывания приспособлением ное натяжение нитей на участке от навоя до 35 16, Это необходимо для того, чтобы не нанитеподающего механизма (валики 8 и 9). рушилось установившееся натяжение всиДалее нити 1 основы пробираются в разде- стеме нитеподачи. Устранение обрыва лительную гребенку 6 и располагаются на нити в зоне от нитеподающего механизма верхней плоскости опорного стола 7. К по- до зоны вязания осуществляется в обычверхности стола нити прижимаются эла- 40 ном порядке. стичными лопастями 12 валика 11. Сила Все элементы, входящие в устройство прижатия согласуется с силой упругости ло- для. подачи нитей основы, смонтированы в пастей. После того, как валик 9 с обрезинен- едином блоке, который установлен на остоным слоем 10 поднят вверх, нити ве машины. Ширина блока согласуется с пропускаются между валиком 8 с приводом 45 шириной секции навоя или кратна ее шири14 и валиком 9 и располагаются на верхней не. плоскости стола 15; Приспособление для Положительный эффект от применения фиксации нитей основы на плоскости стола в основовязальных машинах предлагаемого

15 поднято вверх. Далее нити проходят устройствадляподачинитейосновыполучамежду лопастями валиков 17 и 18 компенси- 50 ют за счет упрощения системы нитеподачи рующего устройства, огибают направляю- и ее исполнительных механизмов и повышещие прутки 19, проходят через горловину ния качества полотна, Устройство позволяламели устройства для останова машины ет создавать полотна с равномерной при обрыве нити и через направляющий петельной структурой независимоотстепепруток 21 и ушковину 22 в зону вязания 55 ни сработанности навоя.

Формула изобретения

Устройство работает следующим обра- 1. Устройство для подачи нитей основы зом. на основовязальной машине, содержащее

Приводом 14 устанавливается скорость последовательно смонтированные друг за вращения ведущего валика 8, соответствую- другом по ходу прохождения нити механизм

1710614

2 Г

50

55 периодического вращения навоя, управляемого от накопителя, состоящего из трех прутков, из которых средний свободно лежит на нитях основы и служит заслонкой фотоэлектрического датчика, и нитеподающий механизм, представляющий собой пару прижатых друг к другу валиков, один из которых связан с приводом, компенсатор нити основы, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности системы нитеподачи, оно снабжено валиком, выполненным в виде множества продольных эластичных лопастей, контактирующих при вращении с нитями основы, и установленным перед нитеподающим механизмом, приспособлением для фиксации нитей основы при устранении обрыва нити в зоне от навоя до нитеподающего механизма и сред ством для останова машины при обрыве.

2. Устройство по п.1, о т л и ч а ю щ е е. с я тем, что ведомый валик выполнен обре5 зиненным из высокоэластичного материал с выраженными фрикционными свойства. ми.

3. Устройство по п,1, о т л и ч а ю щ е ес я тем, что оно содержит компенсатор ни10 тей основы, выполненный в виде вращающихся многолопастных валиков, и известное устройство.для оста нова ма ш ин ы при обрыве нити.

4. Устройство по п.1, о т л и ч а ю щ е е15 с я тем, что все элементы, входящие в него, смонтированы в едином блоке, который установлен на остове машины.

1710614

35

45
