Реферат



Изобретение относится к устройствам для очистки балласта железнодорожного пути от Загрязнителей при снятой путевой решетке. Целью изобретения является'повышение эффективности. Устройство для отвода засорителей монтируется на щебнеочистительной машине, которая содержит тягач 1. упряжное устройство 2, раму 3 со смонтированной на ней силовой установкой 4, заборно-очистительное устройство, состоящее из подрезного ножа и сетки 6, захватные крылья 7. На раме 3 смонтирован конвейер 8 для отвода засорителей, над силовой установкой 4 смонтированы перегрузочный конвейер с возможностью поворота в горизонтальной плоскости и отвальный конвейер с механизмом поворота 11 и механизмом подъема-опускания 12. Конвейер для отвода засорителей представляет собой ковшовый элеватор. В нижней части последнего размещен приемный лоток в виде короба. С полевой стороны устройство закрыто отбойным листом, выполненным в виде отрезка транспортерной ленты. Засорители проходят через сетку 6 и попадают на отбойный лист, после чего ссыпаются в приемный лоток. С помощью ковшового элеватора засорители транспортируются на перегрузочный конвейер и далее на отвальный конвейер, откуда они разгружаются либо в отвал, либо в подвижной состав на соседнем пути. 1 з.п.ф-лы, 4 ил.f15Ос>& со

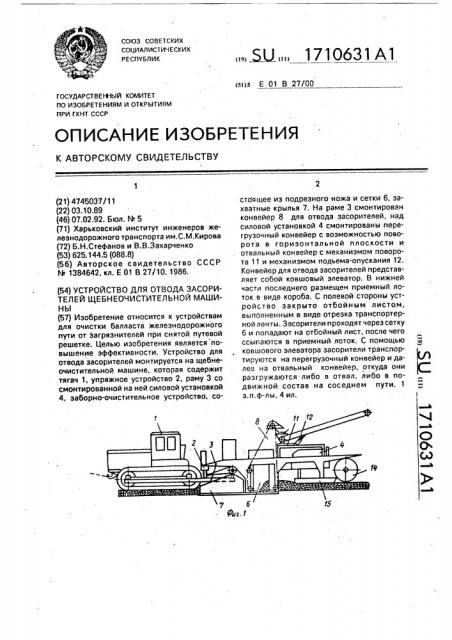

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧ Е С К ИХ

РЕСПУБЛИК (5I)5 Е 01 В 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЪ|ТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4745037/11 (22) 03.10.89 (46) 07.02.92. Бюл. М 5 (71) Харьковский институт инженеров железнодорожного транспорта им.С.М. Кирова (72) Б.Н.Стефанов и В.В.Захарченко (53) 625.144.5 (088.8) (56) Авторское свидетельство СССР

М 1384642, кл. Е 01 В 27/10, 1986. (54) УСТРОЙСТВО ДЛЯ ОТВОДА ЗАСОРИТЕЛЕЙ ЩЕБНЕОЧИСТИТЕЛЬНОЙ МАШИНЫ (57) Изобретение относится к устройствам для очистки балласта железнодорожного пути от загрязнителей при снятой путевой решетке. Целью изобретения является повышение эффективности. Устройство для отвода засорителей монтируется на щебнеочистительной машине, которая содержит тягач 1, упряжное устройство 2, раму 3 со смонтированной на ней силовой установкой

4, эаборно-очистительное устройство, со„„. Ж „„1710631 А1 стбящее из подрезного ножа и сетки 6, захватные крылья 7. На раме 3 смонтирован конвейер 8 для отвода засорителей, над силовой установкой 4 смонтированы перегрузочный конвейер с возможностью поворота в горизонтальной плоскости и отвальный конвейер с механизмом поворота 11 и механизмом подъема-опускания 12.

Конвейер для отвода засорителей представляет собой ковшовый элеватор. В нижней части последнего размещен приемный лоток.в виде короба. С полевой стороны устройство закрыто отбойным листом, выполненным в виде отрезка транспортерной ленты. Засорители проходят через сетку

6 и попадают на отбойный лист, после чего ссыпаются в приемный лоток, С помощью ковшового элеватора засо рители транспортируются на перегрузочный конвейер и далее на отвальный конвейер, откуда они разгружаются. либо в отвал, либо в подвижной состав на соседнем пути. 1 з.п.ф-лы, 4 ил.

1710631

Изобретение относится к устройствам для очистки балласта железнодорожного пути or загрязнителей при снятой путевой решетке, Цель изобретения — повышение эффективности, На фиг.1 представлено устройство для отвода засорителей, монтируемое на щебнеочистительной машине, общий вид; на фиг.2 — то же, вид сверху; на фиг.3 — устройство для отвода засорителей из зоны щебнеочистительного устройства; на фиг.4— вид А на фиг,3.

Устройство монтируется на щебнеочистительной машине, которая содержит тягач 1, упряжнае устройство 2, раму 3 со смонтированной на ней силовой установкой

4, заборно-очистительное устройство, содержащее подрезной наж 5 и сетку 6, захватные крылья 7, расположенные впереди заборно-очистительного устройства. На раме 3 машины по меньшей мере с одной стороны, смонтирован конвейер 8 для отвода засорителей, над силовой установкой 4 смонтированы перегрузочный конвейер 9 с возможностью поворота в горизонтальной плоскости и отвальный конвейер 10 с механизмом 11 поворота и механизмом 12 подъема-опускания. Конвейер 8 для отвода засорителей снабжен механизмом 13 поворота, на раме машины установлены также опорные катки 14 и планировщик 15, Конвейер для отвода засорителей представляет собой ковшовый элеватор 16, смонтированный на дополнительной раме

17. В нижней части этого конвейера расположен приемный лоток 18 в виде короба, выполненного из сварных металлических листов, который прижимается вплотную к раме 3 машины. С полевой стороны устройство закрыто отбойным листом 19, выполненным в виде отрезка траспортерной ленты для снижения шума. В верхней части дополнительной рамы 17 расположен пр»вод элеватора 20, и кожух 21 с разгрузочным патрубком.

Устройства для отвода засорителей имеет механизм поворота в виде балок 22—

24, прикрепленных к раме 17, вала 25 с закрепленной на нем звездочкой 26, цепной передачей 27 и двух гидроцилиндров 28.

Привод элеватора и конвейеров использован электрический. Для питания электродвигателей в передней части рамы 3 установлена электростанция 29, На фиг.2 пунктиром показано транспортное положение устройства для отвода засорителей.

Устройство работает следующим абраВ месте зарядки щебнеочистительной машины отрывается балласт на глубину очиcTKI, Щебнеочистительная машина устанавливается на ось пути в месте зарядки, 5 Запускается силовая установка 4, захватные крь лья 7, рама 3 приводятся в рабочее положение. С помощью механизма 13 поворота конвейер 8 для отвода засорителей поворачивается из транспортного положения

10 в рабочее (фиг.2) так, чтобы дополнительная рама 17 ковшового элеватора 16 с приемным лотком 18 прижались вплотную к раме

3 машины. Возможна фиксация устройства для отвода засорителей запорами или зам15 ками на раме 3. Планировщик 15 устанавливается в рабочее положение.

Перегрузочный конвейер 9 поворачивается так, чтобы его приемный лоток оказался под разгрузочным патрубком кожуха 21 элевато20 ра 20. Отвальный конвейер 10 (перегрузочный и отвальный конвейеры представляют собой известное устройство — ленточные конвейеры общего назначения) с помощью механизма 11 поворота и механизма 12

25 подъема-опускания устанавливается в положение для работы либо в отвал за пределами пути на расстоянии 6 — 7 м, либо в подвижной состав на соседнем пути, либо в транспортное средство, расположенное за

30 щебнеачистительной машиной. Запускается электростанция 29, включаются приводы конвейеров 9 и 10 элеватора 16. После этого включается щебнеочистительное устройство и с помощью тягача 1 (или двух тягачей)

35 машина перемещается по ремонтируемому участку пути. В транспортное положение механизмы и устройства устанавливаются в обратном порядке. При очистке балласта загрязненный щебень вырезается захватны40 ми крыльями 7 и подрезным ножом 5 и подается иа сетку 6. Под действием центробежной силы засорители проходят через сетку 6 и попадают на отбойный лист 19, после чего ссыпаются в приемный лоток 18.

45 С помощью ковшового элеватора 16 засорители транспортируются на перегрузочный конвейер 9 и далее на атвальный конвейер

10. откуда они разгружаются либо s отвал, либо в подвижной состав на соседнем пути, 50 либо в транспортное средство за щебнеочистительной машиной. Очищенный щебень г.оступает из щебиеачисти гельнага устройства в путь, распределяется равномерно по балластной призме планировщиком 15 и уп55 латияется опорным каткам 14.

Формула изобретения

1. Устройство для отвода засорителей

;цебнеачистительиой машины, содержащее раму, смонтированные иа раме конвейер для отвода засорителей и привод перемеf)

17 1(Ж 1

5 щения конвейера, о т л и ч а ю щ е е с я тем,что, с целью повышения эффективности, оно снабжено ковшовым элеватором, установленным с возможностью поворота в транспортное и рабочее положения за очистительным органом и сопряженным в верхней части с указанным конвейером, и ппиомньм лотком с кожухом, установленными B нижней части YoBIlloBol элеватора, при этом с наружной стороны лотка закреплен отбойный лист.

5 2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что отбойный лист выполнен в виде отрезка транспортерной ленты, 1710631
