Реферат



Гравитационный опорный блок морской стационарной платформы относится к гидротехническому строительству. Цель изобретения - упрощение монтажа и снижениетрудозатрат при установке платформы. Посадка опорного блока на дно осущестёле.на в два этапа), при этом опорный блок сначала установлен с незаполненными балластными емкостями с последующей подачей балласта через систему, образованную направляющей 7 для водоотделяющей колонны, установленной в надводной части центральной колонны 1, патрубком 8, расположенным внутри наклонной опоры 3. Патрубок 8 установлен с возможностью перемещения вдоль паза 9, выполненного на боковой поверхности наклонной опоры 3 и закрепленного к ней посредством штыря 10с навинченной на него гайкой. Патрубок может быть зафиксирован в положении над направляющей для водоотделяющей колонны. 4 ил.-^'ЁО Os Os

. COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)з Е 02 В 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

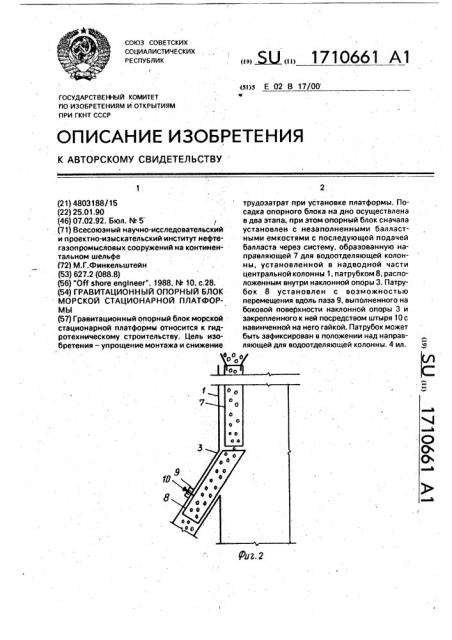

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4803188/15 (22) 25.01.90 (46) 07.02.92. Бюл, йв 5

/ (71) Всесоюзный научно-исследовательский и проектно-изыскательский институт нефтегазопромысловых сооружений на континен- тальном шельфе (72) М.Г.Финкельштейн (53) 627.2 (088.8) (56) "Off shore engineer", 1988, М 10, с,28, (54) ГРАВИТАЦИОННЫЙ ОПОРНЫЙ БЛОК МОРСКОЙ СТАЦИОНАРНОЙ ПЛАТФОРМЫ (57) Гравитационный опорный блок морскойстационарной платформы относится к гидротехническому строительству. Цель изобретения — упрощение монтажа и снижение

„„Я3„„1710661 А1 трудозатрат при установке платформы. Посадка опорного блока на дно осуществлена в два этапа, при этом опорный блок сначала установлен с незаполненными балластными емкостями с последующей подачей балласта через систему, образованную направляющей 7 для водоотделяющей колонны, установленной в надводной части центральной колонны 1, патрубком 8, расположенным внутри наклонной опоры 3. Патрубок 8 установлен с возможностью перемещения вдоль паза 9, выполненного на боковой поверхности наклонной опоры 3 и закрепленного к ней посредством штыря 10 с навинченной на него гайкой. Патрубок может быть зафиксирован в положении над направляющей для водоотделяющей колонны. 4 ил.

1710661

Изобретение относится к гидротехническому строительству и может быть использовано при создании морских гравитационных платформ для исследования и освоения шельфа, 5

Целью изобретения является упрощение монтажа и снижение трудозатрат при установке платформы.

На фиг.1 изображена конструкция гравитационного опорного блока морской ста- 10 ционарной платформы; на фиг.2 — верхнее зафиксированное положение подвижного патрубка на подкосе; на фиг.3 — то же, нижнее положение, Конструкция гравитационного опорно- 15

> го блока морской стационарной платформы содержит центральную колонну 1, внутри которой установлено не менее трех водоотделяющих колонн 2, и наклонные опоры 3, соединенные жестко на центральной колон- 20 не 1, которая поддерживает палубу 4. Основания наклонных опор 3 погружены в балластные емкости 5, число которых равно числу наклонных опор 3, Последние имеют в основании горизонтальную диафрагму 6. 25

В верхней части центральной колонны 1 расположены направляющие 7 для водоотделяющих колонн 2, число которых равно числу наклонных опор 3. В верхней части наклонных опор 2 расположены подвижные 30 патрубки 8. Через паз 9, выполненный на боковой поверхности верхней части наклонных опор 3, проходит штырь 10 с резьбой, жестко закрепленный на подвижном патрубке 8. На штыре 10 имеется гайка, поэво- 35 ляющая фиксировать патрубок в двух положениях — верхнем (фиг.2), при котором ось направляющей 1 для водоотделяющей колонны проецируется в центр сечения верхнего конца патрубка 8, и нижнем (фиг.3), 40 при котором патрубок 8 опущен по наклонной опоре 3 так, что не препятствует пропуску водоотделяющей колонны 2.

Гравитационный опорный блок морской стационарной платформы доставля- 45 ется на место установки на барже и устанавливается на дно моря с помощью плавкрана, Емкости 5 для балласта при этом не заполнены, что значительно снижает требования к грузоподъемности крана и, следовательно, затраты Hà его аренду.

После установки блока на дно моря подается балласт в соответствующие балластные емкости 5 через систему, включающую направляющую 7 для водоотделяющих колонн 2 и подвижный патрубок 8, закрепленный на наклонной опоре 3 посредством штыря 10 с навинченной на него гайкой.

Поскольку наружный диаметр подвижного патрубка 8 меньше, чем внутренний диаметр наклонных опор 3, подвижный патрубок 8 может перемещаться внутри наклонных опор 3 вдоль паза 9. Подвижные патрубки 8 переводятся вдоль паза 9 в среднюю часть наклонных опор 3 и пропускают-. ся через направляющие 7 водоотделяющие колонны 2.

Формула изобретения

Гравитационный опорный блок морской стационарной платформы, включающий центральную колонну, наклонные опоры, жестко соединенные с центральной колонной и имеющие в основании горизонтальную диафрагму, емкости для балласта, расположенные в нижней части наклонных опор, водоотделяющие колонны с направляющими, расположенные в полости центральной колонны, отличающийся тем, что, с целью упрощения монтажа и снижения трудозатрат при установке платформы, он снабжен патрубками и элементами фиксации, в центральной колонне в местах соединения ее боковых стенок с наклонными опорами по всей площади контакта выполнены отверстия, при этом в полости верхней части каждой наклонной опоры размещен патрубок с воэможностью перемещения вдоль паза, выполненного во внешней боко,вой стенке наклонной опоры, и фиксации центра его верхнего торца относительно центра нижнего торца направляющей для водоотделяющей колоны, 1710661

Фиг. 4 !

Составитель М.Филькельштейн

Редактор И.Шмакова Техред М.Моргентал Корректор Э.Лончакова
