Реферат



изобретение относится к строительству и может быть применено при выполнении кровли в местах пропуска через нее стоек или им подобных деталей. Цель изобретения - снижение трудозатрат при монтаже. Устройство включает втулку 1, фланец 3, закрепленный на стойке 9 зажимом 2. Фланец 3 выполнен с опорной частью 4, имеющей форму усеченного конуса, и поверхность 5, контактирующую с кровлей 6. Поверхность 5 выполнена с концентрическими гребнями 8. Опорная часть 4 мо^ет быть выполнена сужающейся в направлении в кровле. 1 з.п.ф-лы, 4 ил.СОсШ^^^шМ::^^^^' /'^^^^Й^г.Зю|0 iOOю

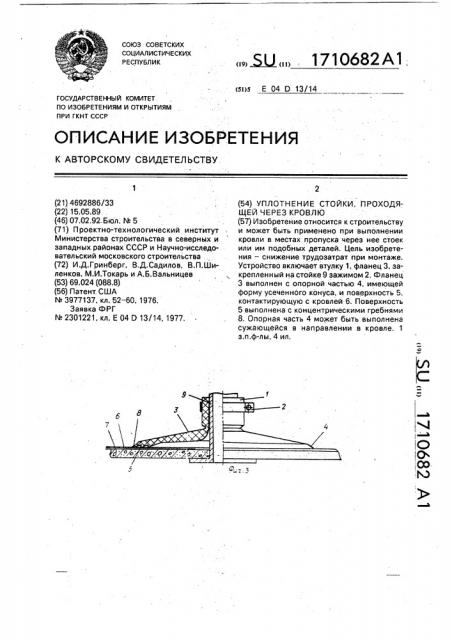

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 О 13/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ.

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

IO

)О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4692886/33 (22) 15.05.89 (46) 07.02.92-Бюл. М 5 (71) Проектно-технологический институт

Министерства строительства в северных и западных районах СССР и Научно-исследовател ьский московского строител ьства (72) И.Д.Гринберг, B.Ä.Ñàäèëîâ, В.П.Шиленков, М.И.Токарь и А,6.Вальницев (53) 69.024 (088.8) (56) Патент. США

М 3977137, кл. 52 — 60, 1976.

Заявка ФРГ

М 2301221, кл. Е 04 D 13/14, 1977.

5U,, 1710682 А1 (54) УПЛОТНЕНИЕ СТОЙКИ, ПРОХОДЯЩЕЙ ЧЕРЕЗ КРОВЛЮ (57) Изобретение относится к строительству и может быть применено при выполнении кровли в местах пропуска через нее стоек или им подобных деталей. Цель изобретения — снижение трудозатрат при монтаже.

Устройство включает втулку 1, фланец 3, закрепленный на стойке 9 зажимом 2, Фланец

3 выполнен с опорной частью 4, имеющей форму усеченного конуса, и поверхность 5, контактирующую с кровлей 6. Поверхность

5 выполнена с концентрическими гребнями

8. Опорная часть 4 может быть выполнена сужающейся в направлении в кровле. 1 з.п,ф-лы, 4 ил.

1710682

Изобретение относится к строительству и может найти применение при выполнении кровли в местах прохода стоек или им подобных деталей.

Цель изобретения — снижение трудозатрат при монтаже.

На фиг, 1 показан фланец с втулкой, общий вид; на фиг. 2 — то же, другое исполнение; на фиг. 3 — уплотнение, общий вид в разрезе; на фиг. 4 — то же, другое исполнение.

Уплотнение включает втулку 1, зажим 2, фланец 3, выполненный с опорной частью

4, имеющий форму усеченного конуса, и поверхность 5, контактирующую с кровлей 6, уложенной на плите покрытия 7, поверхность 5 снабжена концентрическими гребнями 8. Опорная часть 4 фланца может быть выполнена сужающейся в направлении к кровле.

На плите покрытия 7 закреплена стойка

9, в зависимости от назначения стойки (вентиляционная труба, антеннаи т.п.) втулка 1 может иметь разный внутренний диаметр или снабжаться вставками, выполненными как и фланец с втулкой из упругого полимерного (пластического) материала.

Уплотнение монтируют в следующей последовательности.

После выполнения кровли 6 вокруг стойки 9 на последнюю надевают фланец 3, при

5 этом втулку 1 опускают по стойке 9 до контакта поверхности 5 с кровлей 6. Надевают зажим 2 и втулку 1 опускают по стойке 9 к кровле настолько, чтобы крайний гребень 8 был деформирован и плотно прилегал к

10 кровле. В таком положении с помощью зажима 2 закрепляют втулку 1 на стойке. На кровле с уклоном установка фланца 3 наклонно обеспечивается за счет канавок на наружной поверхности втулки 1, 15 Формула изобретения

1. Уплотнение стойки, проходящей через кровлю, включающее охватывающий стойку фланец с втулкой, закрепленной на стойке зажимом, отл ич а ю щеес я тем, 20 что, с целью снижения трудозатрат при монтаже, фланец выполнен с опорной частью, имеющей форму усеченного конуса с концентрическими гребнями, размещенными на поверхности конуса, контактирующей с

25 кровлей, 2. Уплотнение по п. 1, о т л и ч а ю щ е ес я тем, что опорная часть фланца выполнена сужающейся в направлении к кровле.
