Насос перистальтического типа

Насос перистальтического типа

Иллюстрации

Показать все

Реферат



Изобретение позволяет уменьшить габариты и массу насоса перистальтического типа. В корпусе 1 на опорных деталях 2 установлены прямолинейные эластичные насос ные камеры (К) 3. КЗ состоят из двух соединенных между собой по боковым кромкам упругих полос взаимодействующих по меньшей мере по одной из кромок с упругими звеньями 8. Ролики 10 установлены в роторе 9 на осях 11 и взаимодействуют с К 3. Оси 11 установлены на роторе 9 радиально и параллельно плоскости размещения К 3. Периферийный конец каждого ролика 10 выполнен коническим. Каждая деталь 2 установлена с возможностью noBOpofa вокруг оси 13, параллельной оси КЗ, и снабжена механизмом регулирования наклона. Одна из полос закреплена на средней линии и по одной из кромок и выполнена шириной большей, чем ширина полосы. Звенья 8 выполнены в виде подпружиненных стержней, установленных в корпусе 1 с возможностью ограниченного перемещения и шарнирно связанных с незакрепленной кромкой. 3 ил. а S ю (Л оо &G оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 F 04 В 43 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4415170/29 (22) 25.04.88 (46) 07.02.92. Бюл. № 5 (71) Курский политехнический институт . (7.2) И. Р. Криворучко (53) 621.658.4 (088.8) (56) Авторское свидетельство СССР № 1288344, кл. F 04 В 43/12, 1985. (54) НАСОС ПЕРИСТАЛЬТИЧЕСКОГО

ТИПА (57) Изобретение позволяет уменьшить габариты и массу насоса перистальтического типа. В корпусе 1 на опорных деталях 2 установлены прямолинейные эластичные насосные камеры (К) 3. К 3 состоят из двух соединенных между собой по боковым кромкам упругих полос взаимодействующих по мень, SU. t710833 А1

2 шей мере по одной из кромок с упругими звеньями 8. Ролики 10 установлены в роторе 9 на осях 11 и взаимодействуют с К 3.

Оси 11 установлены на роторе 9 радиально и параллельно плоскости размещения К 3.

Периферийный конец каждого ролика 1О выполнен коническим. Каждая деталь 2 установлена с возможностью поворота во- круг оси 13, параллельной оси К 3, и снабжена механизмом регулирования наклона.

Одна из полос закреплена на средней линии и по одной из кромок и выполйена шириной большей, чем ширина полосы. Звенья 8 выполнены в виде подпружиненных стержней, установленных в корпусе 1 с возможностью ограниченного перемещения и шарнирно связанных с незакрепленной кромкой. 3 нл.

1710833

Формула изобретения а з

Изобретение относится к насосостроению, в частности касается насосов перистальтического типа, и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред.

Целью изобретения является уменьшение габаритов и массы насоса.

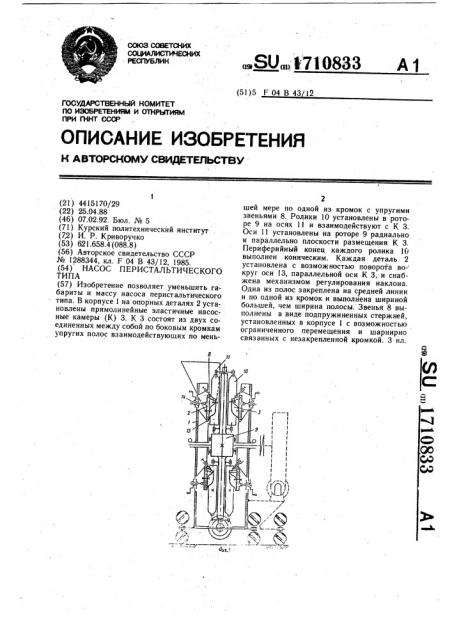

На фиг. 1 приведен насос, разрез плоскостью, проходящей через ось ротора; на фиг. 2 — насосная камера, поперечное сечение; на фиг. 3 — насос, вид по оси ротора.

Насос содержит корпус 1, в котором на опорных деталях 2 установлены прямолинейные эластичные насосные камеры 3, состоящие из двух соединенных между собой по боковым кромкам 4 и 5 упругих полос 6 и 7, взаимодействующих по меньшей мере по одной из кромок 5 с упругими звеньями 8. Насос имеет ротор 9 с роликами 10, установленными в нем на осях 11, взаимодействующих с насосными камерами 3. Оси 1! роликов 10 установлены на роторе 9 радиально и параллельно плоскости размещения насосных камер 3, периферийный. конец 12 каждого ролика 10 выполнен коническим, каждая опорная деталь 2 установлена с возможностью поворота вокруг оси 13, параллельной оси насосной камеры 3, и снабжена механизмом !4 регулирования наклона, причем одна из полос 6 каждой насосной камеры 3 закреплена по средней линии 15 и по одной нз кромок 4 на опорной детали 2 и выполнена большей ширины, чем незакрепленная полоса 7, а упругие звенья 8 выполнены в виде подпружиненных стержней 16, установленных в корпусе с возможностью ограниченного перемещения. и шарнирно связанных с незакрепленной кромкой 5 полос 6 и 7 насосной камеры 3.

При вращении ротора 9 ролики 10 набе- гают периферийными коническими концами 12 на насосные камеры 3 и деформируют

4 их. Затем ролики 10 прокатываются цилиндрическими участками по камерам 3 и перемещают по ним перекачиваемую среду от источника к потребителю. После деформации роликами 10 насосные камеры 3 восстанав5 ливают свое сечение за счет разницы в ширине полос 6 и 7 и за счет упругих звеньев 8.

Выполнение ротора 9 с радиальными роликами 10 позволяет обеспечить более компактную компоновку насоса, а следователь10 но, уменьшить его габариты и массу.

Насос перистальтического типа, содер-

„ жащий корпус, в котором на опорных деталях установлены прямолинейные эластичные насосные камеры; состоящие из двух соединенных между собой по боковым кромкам упругих полос, взаимодействующих по меньшей мере по. одной из кромок с упругими

20 звеньями, и ротор с роликами, установленными в нем на осях и взаимодействующими с насосными камерами, отличающийся тем, что, с целью уменьшения габаритов и массы насоса, оси роликов установлены на роторе радиально и параллельно плоскости размещения насосных камер, периферийный конец каждого ролика выполнен коническим, каждая опорная деталь установлена с возможностью поворота вокруг оси, параллельной оси насосной камеры, и снабжена механизЗО мом регулирования наклона, причем одна из полос каждой насосной камеры закреплена на средней линии и по одной из кромок на опорной детали и выполнена большей ширины, чем незакрепленная полоса, а упругие звенья выполнены в виде подпружинен38 ных стержней, установленных в корпусе с возможностью ограниченного перемещения и шарнирно связанных с незакрепленной кромкой полос насосной камеры.

1710833

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7К вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор С. Пекарь

Заказ 324

Составитель В. Грузинов

Техред.А. Кравчук Корректор Л. Пилипенко

Тираж Подписное
