Роторный пластинчатый компрессор

Роторный пластинчатый компрессор

Иллюстрации

Показать все

Реферат



Изобретение относится к компрессоростроению и позволяет снизить потребляемую мощность и износ роторного пластинчатого компрессора путем уменьшения трения пластин о стенки пазов ротора . В корпусе 1 с всасывающим и нагнетательным окнами 2, 3 эксцентрично установлен ротор 4, в радиальных пазах 5 к-рого размещены пластины 6. На боковой поверхности пластин 6 выполнены проточки . Проточки выполнены наклонно к периферийной кромке. Проекции проточек на кромку составляют сплошную линию. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГО СУДА Р СТ В Е ННЫ Й КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДETEflbCTBY (Ф

О

ЪФ (21) 4494025/29 (22) 21.07.88 (46) 07.02.92. Бюл. N- 5 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт компрессорного машиностроения Сумского научно-производственного объединения им, М.В. Фрунзе (72) И.С. Бодик и Ю.Л. Смертяк (53) 621;662(088.8) (56) Патент- США

М 3598910, кл. F 01 С 21/00, 1971, (54) РОТОРНЫЙ ПЛАСТИНЧАТЫЙ КОМПРЕССОР

< 9> . Ж..1 1 71 0841 А1 (si)s F 04 С 29/02, F 01 С 21/04 (57) Изобретение относится к компрессоростроению и позволяет снизить потребляемую мощность и износ роторно го пластинчатого компрессора путем уменьшения трения пластин о стенки пазов ротора. В корпусе 1 с всасывающим и нагнетательным окнами 2, 3 эксцентрично установлен ротор 4, в радиальных пазах 5 к-рого размещены пластины 6, На боковой поверхности пластин 6 выполнены проточки. Проточки выполнены наклонно к периферийной кромке. Проекции проточек на кромку составляют сплошную линию. 4 ил.

1710841

Изобретение относится к компрессоростроению, в частности к роторным пластинчатым компрессорам.

Известен роторный пластинчатый насос, содержащий корпус, ротор с установленными в прорезях пластинами, на боковых поверхностях которых выполнены проточки (1), Недостатком известной конструкции является повышенная потребляемая мощность, вызванная противодавлением газа в пазах ротора, и значительный износ пластин.

Наиболее близким по технической сущности и достигаемому результату является роторный пластинчатый насос или двигатель, содержащий корпус, ротор с установленными в его радиальных пазах пластинами с проточками на боковых поверхностях, причем проточки соединяют полость под пластиной с рабочими ячейками, образованными пластинами, ротором и корпусом (2).

Однако в такой конструкции проточки выполнены перпендикулярно периферийной кромке, что вызывает неоднородный износ боковой поверхности паза ротора.

Смазка не удерживается на трущихся поверхностях пластин. При таком выполнении велика мощносТь трения пластин о внутрей. нюю поверхность цилиндра и стенки пазов ротора, Кроме того, в такой конструкции происходит неравномерный износ стенок пазов ротора — участки, трущиеся о боковую поверхность пластин, изнашиваются, а участки, примыкающие к проточкам нв боковых поверхностях пластин, не изнашиваются.

При замене пластин эти участки, очевидно, не будут совпадать, что повлечет за собой резкий износ новой пластины.

Цель — снижение потребляемой удельной мощности и износа пластин путем снижения поршня, Для достижения поставленной цели в роторном пластинчатом компрессоре, содержащем корпус со всасывающим и нагнетательным окнами, эксцентрично расположенный в корпусе ротор с пазами и скользящими размещенными-в них пластинами с проточками на боковой поверхности, проточки выполнены наклонно к периферийной кромке пластин таким образом, что проекции проточек на последнюю составляют сплошную линию.

По сравнению с прототипом предлагаемое техническое решение обладает следующими оптимальными признаками.

Проточки на боковых поверхностях пластин выполнены под углом к периферийной кромке таким образом, что проекция прото5

30 35

55 чек на последнюю составляет сплошную линию.

По сравнению с прототипом предлагаемое техническое решение обладает следующими отличительными признаками.

Проточки на боковых поверхностях пластин выполнены под углом к периферийной кромке таким образом, что проекция проточек на последнюю составляет сплошную линию.

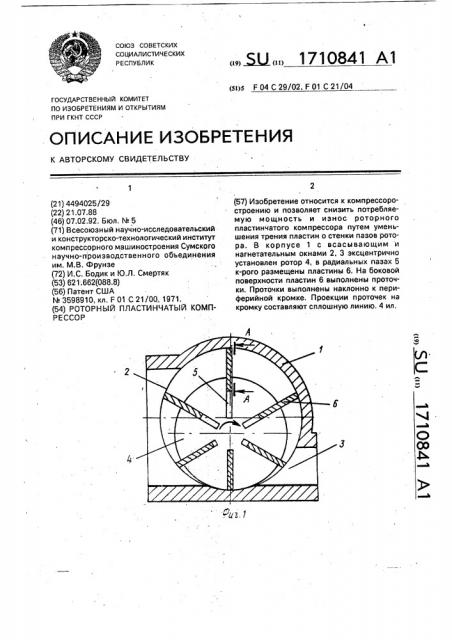

-На фиг. 1 представлен компрессор, поперечный разрез; на фиг, 2 — разрез А — А на фиг. 1; на фиг, 3 — разрез Б — Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 2.

Роторный пластинчатый компрессор содержит корпус 1 со всасывающим 2 и нагнетательным 3 окнами, ротор 4, в пазах 5 которого размещены пластины 6 с возможностью радиального перемещения. На боковых поверхностях 7 пластины 6 выполнены проточки 8 под углом к периферийной кромке 9 таким образом, что проекции проточек

8 на кромку 9 составляют прямую линию. На боковых поверхностях 7 и периферийных кромках 9 пластины 6 выполнены микроуглубления 10 глубиной 0,1 — 0,2 мм и размером в плане 2х2 мм.

На боковых поверхностях 7,и периферийных кромках 9 может быть нанесено износостойкое покрытие.

Компрессор работает следующим образом.

При вращении ротора 4 под действием центробежных сил пластины 6 отбрасываются от оси вращения и прижимаются кромкой 9 к внутренней расточке корпуса 1.

Наружная поверхность ротора 4, внутренняя поверхность корпуса 1 и поверхность пластин 6 образуют ячейки, объем которых изменяется с изменением угла поворота ротора 4. При прохождении ячейки мимо всасывающего окна 2 объем ячейки увеличивается, происходит всасывание газа на всасывающей полости в ячейку. После достижения ячейкой максимального объема она отсоединяется от всасывающего окна 2, ее объем уменьшается, происходит сжатие газа и нагнетание его в нагнетательное окно 3.

В процессе всасывания пластины выходят из пазов 5 ротора 4, газ попадает не только в ячейку, но и в паз 5 ротора 4 под пластину 6. При уменьшении объема ячейки пластины 6 входят в паз 5 и сжимают находящийся там газ, который через проточки 8 на боковых поверхностях пластин 6 вытесняется в ячейку. Проточки 8 выполнены под углом к периферийной поверхности пластин

6 таким образом, что их проекция на периферийную поверхность составляет сплошную линию, что способствует равномерному

1710841

Формула изобретения

В-В

45

Составитель И, Бодик

Техред М,Моргентал

Корректор Т. Палий

Редактор С. Кулакова

Заказ 325 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 износу боковой поверхности паза 5 ротора

4. В компрессор подается специальным устройством масло, которое смазы вает трущиеся поверхности. Масло задерживается на микроуглублениях боковых 7 и периферийной 9 поверхностей пластин 6 и способствует уменьшению мощности трения. Боковые

7 и периферийные 9 поверхности пластин 6 покрываются, кроме того, износостойким покрытием, также снижающим потери на трение и износ трущихся поверхностей.

Таким образом, применение данной конструкции обеспечивает снижение потребляемой удельной мощности, повышение производительности и уменьшение износа пластин 6.

Роторный пластинчвтый компрессор, содержащий корпус с всасывающим и на5 гнетательным окнами, эксцентрично установленный в нем ротор с радиальными пазами и размещенными в них пластинами, при этом на боковой поверхности пластин выполнены проточки, отличающийся

10 тем, что, с целью снижения потребляемой м ощности и износа путем уменьшения трения пластин о стенки пазов ротора, проточки выполнены наклонно к периферийной кромке пластин, причем проекции проточек

15 на периферийную кромку составляют сплошную линию.
