Осевой вентилятор

Осевой вентилятор

Иллюстрации

Показать все

Реферат



Изобретение позволяет уменьшить мощность привода и упростить конструкцию вентилятора. Осевой вентилятор содержит рабочее колесо с поворотными лопатками 1, цапфы которых установлены на ступице 2, соединенной с валом привода 3, механизм поворота, выполненный в виде винтовой пары, включающей винт 4 и гайку 5, последняя из которых установлена с возможностью осевого перемещения относительно винта 4 и кинематически связана с цапфами лопаток 1, и электродвигатель 6, вал 7 которого кинематически связан с винтом 4. Механизм поворота снабжен дополнительной гайкой 8, закрепленной на ступице 2, шаг резьбы которой не равен шагу резьбы основной гайки 5. Винт 4 установлен с возможностью осевого перемещения , связан с дополнительной гайкой 8 и снабжен внутренними шлицами 9, соединенными с валом 7 электродвигателя 6, установленным коаксиально валу привода 3 вентилятора. Причем номинальная частота вращения электродвигателя 6 больше номинальной частоты вращения привода 3.1 ил. s fe о 00 СП ю /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s F 04 0 29/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ V

О

Ql

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4766369/06 (22) 11.12.89 (46) 07.02.92. Бюл. М 5 (71) Институт ядерной энергетики АН БССР (72) А.В. Яхницкий (53) 621.438(088.8) (56) 1. Авторское свидетельство СССР

hL 1341391, кл. F 04 D 29/36, 1985.

2. Авторское свидетельство СССР

М 1280204, кл. F 04 О 29/36, 1985. (54) ОСЕВОЙ ВЕНТИЛЯТОР (57) Изобретение позволяет уменьшить мощность привода и упростить конструкцию вентилятора. Осевой вентилятор содержит рабочее колесо с поворотными лопатками 1, цапфы которых установлены на ступице 2, соединенной с.валом привода

3, механизм поворота, выполненный в виде винтовой пары, включающей вийт 4 и гайку

5, последняя из которых установлена с возможностью осевого перемещения относительно винта 4 и кинематически связана с цапфами лопаток 1, и электродвигатель 6, вал 7 которого кинематически связан с винтом 4. Механизм поворота снабжен дополнительной гайкой 8, закрепленной на ступице 2, шаг резьбы которой не равен шагу резьбы основной гайки 5. Винт 4 установлен с возможностью осевого перемещения, связан с дополнительной гайкой 8 и снабжен внутренними шлицами 9, соединенными с валом 7 электродвигателя 6, установленным коаксиально валу привода 3 вентилятора. Причем номинальная частота вращения электродвигателя 6 больше номинальной частоты вращения привода,3, 1 ил.

1710852

Изобретение относится к вентиляторостроению, преимущественно к осевым вентиляторам с поворотными лопатками.

Известен осевой вентилятор с механизмом поворота лопаток рабочего колеса, содержащий привод, выполненный в виде соленоида с, шайбой, кинематически связанной с лопатками (1).

Недостатком такого вентилятора является большая мощность, потребляемая соленоидом при удержании лопаток в промежуточном положении.

Известен осевой вентилятор с механизмом поворота лопаток рабочего колеса, содержащий передачу винт — гайка, кинематически связанную с лопатками, привод в виде двух электродвигателей с шестернями, входящими в зацепление с шестернЕй полумуфты, имеющей с последней разное передаточное отношение, Для поворота лопаток включают один из электродвигателей привода и муфту, соединяющую последний с передачей винт-гайка (2).

Недостатком данного осевого вентилятора является сложность конструкции.

Целью изобретения является уменьшение мощности привода механизма поворота и упрощение конструкции.

Указанная цель достигается тем, что в осевом вентиляторе, содержащем рабочее колесо с поворотными лопатками, цапфы которых установлены на ступице, соединенной с валом привода,. механизм поворота, выполненный в виде винтовой .пары, включающей винт и гайку, последняя из которых установлен с возможностью осевого перемещения относительно винта и кинематически связана с цапфами лопаток, и электродвигатель, вал которого кинематически связан с винтом, механизм поворота снабжен дополнительной гайкой, закрепленной на ступице,,шаг резьбы которой не равен шагу резьбы основной гайки, винт установлен с воэможностью осевого перемещения, связан с дополнительной гайкой и снабжен внутренними шлицами, соединенными с валом электродвигателя, установленным коаксиально валу привода вентилятора, причем номинальная частота вращения электродвигателя больше номинальной частоты вращения привода.

Существенным отличием предлагаемого устройства является применение в качестве привода механизма поворота электродвигателя с частотой вращения выше частоты вращения вентилятора. Это позволяет обеспечить вращение винта относительно гайки, кинематически связанной с цапфами лопаток, в одну сторону при включении привода в двигательном режиме и в другую сторону при включении электродвигателя в тормозном режиме, Винт пары выполнен с двумя парами резьбы разного шага. Одна из резьб связана

5 с гайкой, кинематически связанной с цапфами лопаток, а другая — с гайкой, жестко связанной со ступицей, что позволяет уменьшить скорость поворота лопаток. Коаксиальное выполнение валов электродви10 гателя механизма поворота и привода вентилятора упрощает их взаимное центрирование.

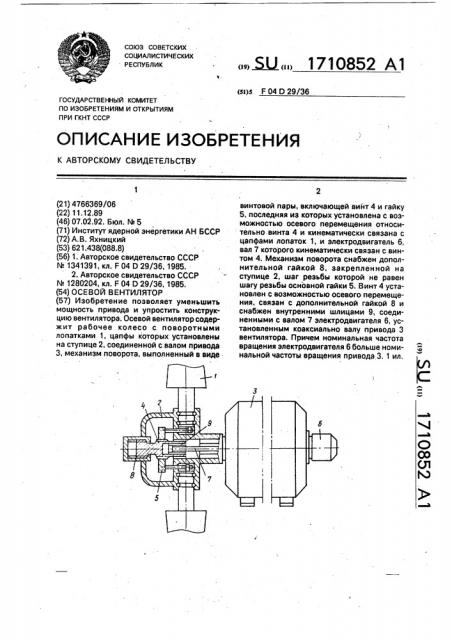

На чертеже схематично показан осевой вентилятор, продольный разрез.

15 Осевой вентилятор содержит рабочее колесо с поворотными лопатками 1, цапфы которых установлены на ступице 2, соединенной с валом привода 3, механизм поворота, выполненный в виде винтовой пары, 20 включающей винт 4 и гайку 5, последняя из которых установлена с возможностью осевого перемещения относительно винта 4 и кинематически связана с цапфами лопаток

1, и электродвигатель 6, вал 7 которого ки25 нематически,связан с винтом 4. Механизм, поворота снабжен дополнительной гайкой

8, закрепленной на ступице 2, шаг резьбы которой не равен шагу резьбы основной гайки 5, винт 4 установлен с возможностью

30 осевого перемещения, связан с дополни-. тельной гайкой 8 и снабжен внутренними шлицами 9, соединенными с валом 7 электродвигателя 6, установленным коаксиально валу привода 3 вентилятора, причем номи35 нальная частота вращения электродвигателя 6 больше номинальной частоты вращения привода 3.

Осевой вентилятор работает следующим образом.

40 Привод 3 вентилятора приводит во вращение ступицу 2, При постоянном угле установки лойаток 1 электродвигатель 6 привода механизма обесточен и вал 7 вращается с той ке частотой, что и гайки 5 и 8., 45 При включении =лектродвигателя 6 вал 7 начинает вращаться с частотой, выше частоты вращения гаек 5 и 8. Винт 4 начнет перемещаться влево, гайка 5 начнет перемещаться относительно винта 4 впра50 во. Если шаг резьбы гайки 5 больше шага резьбы гайки 8, то в абсолютном (относи,тельно ступицы 2) движении гайка 5 будет перемещаться вправо со скоростью, равной произведению разности шагов резьб гаек 5

55 и 8 на разность частот вращения электродвигателя 6 механизма поворота и привода

3 вентилятора, Лопатки 1, цапфы которых кинематически связаны с гайкой 5, поворачиваются на необходимый угол. При работе электродвигателя 6 в тормозном режиме ча-.

1710852

35

45

Составитель Н. Стученкова

Техред M.Ìîðãåíòàë Корректор О. Кундрик

Редактор С, Пекарь

Заказ 325 . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 стота вращения гаек 5 и 8 выше частоты вращения винта 4 и работа механизма поворота происходит в порядке, обратном описанному.

Применение электродвигателя 6 привода механизма с частотой вращения выше частоты вращения вентилятора позволяет осуществить поворот лопаток в разных направлениях.

Наличие винта с двумя типами резьб с разным шагом, взаимодействующего с подвижной и неподвижной гайками, установленного с возможностью осевого перемещения, позволяет уменьшить скорость перемещения подвижной гайки и кинематически связанных с ней лопаток без зубчатых передач, что упрощает конструкцию и уменьшает мощность привода механизма. Закрепление электродвигателя механизма поворота лопаток на корпусе привода вентилятора и выполнение их валов коаксиальными упрощает центрирование привода относительно механизма поворота, что упрощает конструкцию вентилятора.

Формула изобретения

Осевой вентилятор, содержащий рабочее колесо с поворотными лопатками, цапфы которых установлены на ступице, 5 соединенной с валом привода, механизм поворота, выполненный в виде винтовой пары, включающей винт и гайку, последняя из которых установлена с возможностью осевого перемещения относительно винта и ки10 нематически связана с цапфами лопаток, и электродвигатель, вал которого кинематически связан с винтом, отл и ч а ю щи и ся тем, что, с целью уменьшения мощности привода и упрощения конструкции, меха15 низм поворота снабжен дополнительной гайкой, закрепленной на ступице, шаг резьбы которой не равен шагу резьбы основной гайки, винт установлен с возможностью осевого перемещения, связан с дополнительной гай20 кой и снабжен внутренними шлицами, соединенными с валом электродвигателя, установленным коаксиально валу привода вентилятора, причем номинальйая частота вращения электродвигателя больше номи25 нальной частоты вращения привода,
