Спиральношовная труба

Спиральношовная труба

Иллюстрации

Показать все

Реферат



Изобретение относится к механике, в частности к трубам, витым из полос. Цель изобретения - повышение прочности и снижение металлоемкости трубы. Труба выполнена из профильной монолитной ленты с утолщенными продольными кромками, выступами, ширина которых равна удвоенной ширине этих кромок, впадинами, ширина которых равна ширине, выступов, толщина стенки трубы на участках утолщенных продольных кромок и толщина выступа постоянна по длине трубы, к Концам трубы присоединены кольцевым сварным швом соединительные патрубки с толщиной стенок , равной толщине ленты на участке выступа . 2 ил.

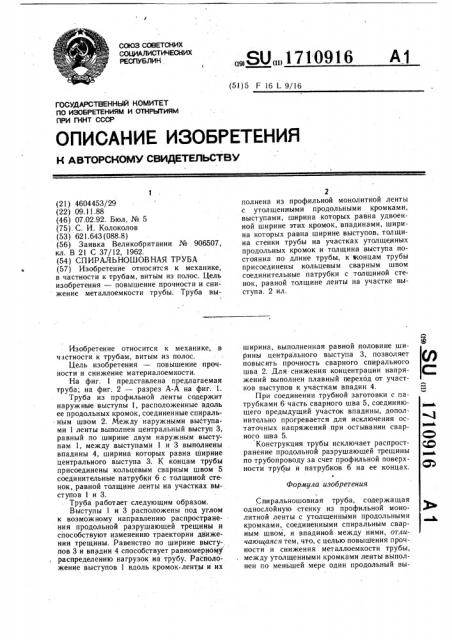

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1710916 (5!)5 F 16 1 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4604453/29 (22) 09.11.88 (46) 07.02.92. Бюл, № 5 (75). С. И. Колоколов (53) 621.643 (088.8) (56) Заявка Великобритании № 906507, кл. В 21 С 37/12, 1962. (54) СПИРАЛЬHQIIIOBНАЯ ТРУБА (57) Изобретение относится к механике, в частности к трубам, витым из полос. Цель изобретения — повышение прочности и снижение металлоемкости трубы. Труба выГ

Изобретение относится к механике, в частности к трубам, витым из полос.

Цель изобретения — повышение прочности и снижение материалоемкости.

На фиг. 1 представлена предлагаемая труба; на фиг. 2 — разрез А-А на фиг. 1.

Труба из профильной ленты содержит наружные выступы 1, расположенные вдоль ее продольных кромок, соединенные спиральным швом 2. Между наружными выступами 1 ленты выполнен центральный выступ 3, равный по ширине двум наружным выступам 1, между выступами 1 и 3 выполнены впадины 4, ширина которых равна ширине центрального выступа 3. К концам трубь! присоединены кольцевым сварным швом 5 соединительные патрубки 6 с толщиной стенок, равной толщине ленты на участках выступов 1 и 3.

Труба работает следующим образом.

Выступы 1 и 3 расположены под углом к возможному направлению распространения продольной разрушающей трещины и способствуют изменению траектории движения трещины. Равенство по ширине высту-. пов 3 и впадин 4 способствует равномерноьф распределению нагрузок на трубу., Расположение выступов 1 вдоль кромок ленты и их

2 полнена из профильной монолитной ленты с утолщенными продольными кромками, выступами, ширина которых равна удвоенной ширине этих кромок, впадинами, ширина которых равна ширине, выступов, толщина стенки трубы на участках утолщенных продольных кромок и толщина выступа постоянна по длине трубы, к концам трубы присоединены кольцевым сварным швом соединительные патрубки с толщиной стенок, равной толщине ленты на участке выступа. 2 ил. ширина, выполненная равной половине ширины центрального выступа 3, позволяет повысить прочность сварного спирального шва 2. Для снижения концентрации напряжений выполнен плавный переход от участков выступов к участкам впадин 4.

При соединении трубной заготовки с патрубками 6 часть сварного шва 5, соединяющего предыдущий участок впадины, дополнительно прогревается для исключения остаточных напряжений при остывании сварного шва 5.

Конструкция трубы исключает распространение продольной разрушающей трещины по трубопроводу за счет профильной поверхности трубы и патрубков 6 на ее концах.

Формула изобретения

Спиральношовная труба, содержащая однослойную стенку из профильной монолитной ленты с утолщенными продольными кромками, соединенными спиральным сварным швом, и впадиной между ними, отличающаяся тем, что, с целью повышения прочности и снижения металлоемкости трубы, между утолщенными кромками ленты выполнен по меньшей мере один продольный вы1710916

А- 1О

Эоа1

Составитель Ю. Филиппов

Техред А. Кравчук Корректор А. Обручар

Тираж Подписное

Редактор С. Кулакова

Заказ 328

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно.-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з ступ, разделяющий впадину на части, равные по ширине продольному выступу, причем ширина упомянутого выступа равна удвоенной ширине утолщенной кромки, к концам трубы присоединены кольцевым сварным

4 швом соединительные патрубки с толщиной стенок, равной толщине ленты на участке. выступа, при этом толщина стенок трубы на участках утолщенных продольных кромок и выступа постоянна по длине трубы.
