Устройство для ремонта трубопровода

Устройство для ремонта трубопровода

Иллюстрации

Показать все

Реферат



Изобретение касается эксплуатации трубопроводов и может быть использовано для их ремонта. Цель изобретения -повышение надежности и расширение технических возможностей. Внутри чехла 1 параллельно друг другу расположены эластичная плоская полая ободочка 4 и съемнь й гибкий плоский вкладыш 5. Чехол 1 с оболочкой 4 и вкладышем 5 надевается на трубопровод. После заполнения оболочки 4 жидкой или газовой средой под давлением производится заполнение быстроэат&ердевающим раствором вкладыша 5. Для повторного использования устройства необходимо произвести замену вкладыша 5. Использование сменного вкладыша 5 и чехла 1 повышает надежность и расширяет технические возможности устройства. 2 з.п. ф-лы, 3 ил.

(й9) 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ и:.сеалик (si)s F 16 L 55/10

ГЦСЩМ СТВЕ а КОМИТЕТ

ОО ИЗОЬРЕТЕНИЯМ И ОТЕ ЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3 (21) 4а049ееп9 (22) 21.03.90 (46) 07.02.92, Бел, % 5 (72) И.H..Êóçüìèí, B.M. Зятчин и СЛ. Со(53) 621,643 (088.8) (56) Патент США М 3496963, кл, Р 36 4 55/Фб, $970, (54) УСТРОЙСТВО ДЛЯ РЕМОНТА ТРУБОПРОВОДА (87) Изобретение касается зксплуатации : трубопроаодое и может быть использовано для их ремонта, Цель изобретения — повы.шение надежности и расширение технических возможностей. Внутри чехла 1 параллельно друг друюу расположены эластичная плоская полая оболочка 4 и съемный гибкий плоский вкладыш 5. Чехол 1 с оболочкой 4 и вкладышем 5 надевается на трубопровод.

Восле заполнения оболочки 4 жидкой или газовой средой жщ давлением производится заполнение быстроэатвердевающим расТ8ор0М Вкладым38 5. Для повторного использования устройства необходимо произвести замену вкладыша 5. Использование сменного вкладыша 5 и чехла 1 повышает надежность и расширяет технические возможности устройства. 2 з;и. ф-лы, 3 ил.

Изобретение- относится к аварийному оборудованию и может быть использовано для временного устранения повреждений трубопроводов, работающих под давлением, 5

Известен бугель на болтах, состоящий из двух накладок, стягиваемых болтами, Однако он не может быть использован для устранения повреждений трубопроводов различных диаметров. Устройство требует 10 применения специальных ключей и может использоваться только на прямых участках трубопровода.

Известный универсальный ленточный

- бугель может использоваться для трубопро- 15 водов различных диаметров, но устройство требует применения двух различных ключей, так как отжимные болты и болты, фиксирующие ленту, различны. Установка бугеля на трубопровод требует довольно 20 значительного времени, кроме того устройство нельзя использовать для устранения повреждения трубопровода на криволинейных участках.

Наиболее близким устройством к изо- 25 бретению является герметический ремонт. ный зажим для трубопровода, содержащий плоскую эластическую обмотку с трубкой, - однако устройство недостаточно надежно, особенно при длительной герметизации 30 трубопровода, и может применяться только для трубопроводов с незначительным градиентом диаметров.

Целью изобретения является повышение надежности устройства, 35

Поставленная цель достигается тем, что в отличие от известного устройства в чехле размещен сьемный гибкий вкладыш, стенки которого образуют плоский канал.

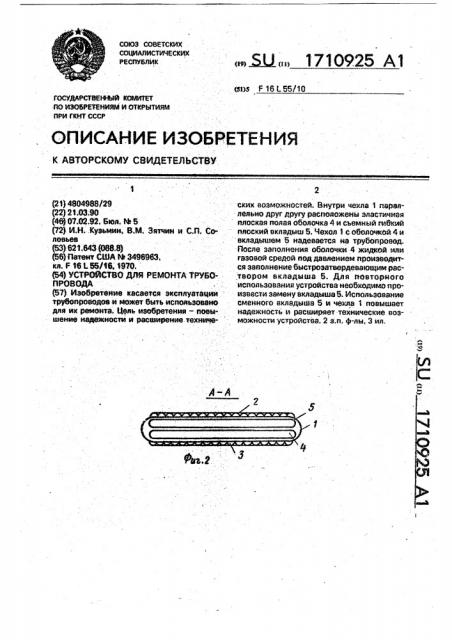

На фиг.1 изображено устройство для ремонта трубопровода, общий вид; на фиг.2 — сечение А — А нв фиг,1; на фиг.3— фьпсатор.

Устройство состоит из чехла 1, выпол- 45 ненного из гибкого прочного материала. На сторонах чехла 1 по всей его ширине закреплены петлевая 2 и крючковая 3 ленты, Внутри чехла 1 расположена плоская эластичная оболочка 4 и вкладыш 5. Длина 50 мешка и вкладыша соизмерны с длиной чехла. Плоская эластичная оболочка 4 трубкой

6 с проходным клапаном 7 сообщается с нагнетателем жидкой или газовой среды.

Трубка 8 с клапаном 9 соединяется с вкла- 55 дышем 5. На одной стороне чехла закреплен фиксатор, включающий металлические крючки 90 и спицы 11.

Устройство работает следующим образом.

Отключается пввре>кденный участок трубопровода. Устройство бинтованием втугую накладывается на повреждение так, чтобы сторона чехла 1, контактирующая с вкладышем 5, была обращена к трубопроводу, а бинтование начиналось со стороны чехла с вводами трубок б и 8. При этом крючковая лента 3 цепляется за петлевую ленту 2, и образующаяся текстильная застежка фиксирует устройство в забинтованном положении. Концевая часть бугеля стопорится фиксатором с помощью металлических крючков 10 и спиц 11. Затем через трубку б, плоскую эластическую оболочку 4 подается жидкая или газовая среда под давлением. В качестве таковой можно использовать рабочую среду трубопровода, Поврежденный участок .трубопровода включается в работу по прямому назначению. Готовится жидкий быстротвердеющий состав (например, на основе эпоксидной смолы), который через трубку 8 под давлением подается в полость вкладыша 5 и равномерно ее заполняет. При затвердевании внутри вкладыша массы гарантируется надежная заделка повреждения трубопровода. После замены поврежденного участка трубопровода в удобное для эксплуатации время бугель снимается, стравливается избыточное давление в плоской эластической оболочке 4 открытием клапана 7, Из чехла 1 извлекается отработавший вкладыш 5, и вставляется новый. Устройство готово к дальнейшему применению по прямому назначению.

Таким образом, предлагаемое устройство позволяет значительно сократить время устранения повреждения . трубопровода, удобно в эксплуатации и обеспечивает надежность заделки до замены поврежденного участка, Устройство может устанавливаться как на прямых, так и на криволинейных участках трубопровода, а также на трубопроводы различных диаметров, оно применимо на всех видах трубопроводов, в том числе и. в бытовых условиях, Формула изобретения

1. Устройство для ремонта трубопровода, содержащее плоскую эластичную оболочку с трубкой и застежку, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности, оно снабжено чехлом, охватывающим полую эластичную оболочку, и сьемным плоским гибким вкладышем с внутренней полостью, расположенным внутри чехла параллельно плоской эластичной оболочке и имеющим трубку для подвода быстрозатвердевающего раствора, причем застежка расположена на чехле.

1710925

Составитель И. Кузьмин

Редактор И. Ванюшкина Техред М.Моргентал Корректор М. Шерочки Заказ 329 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб;, 4/5

Производственно-издательский комбинат ".Патент", г. Ужгород, ул.Гагарина, 101

2.Устройство по п,1, отл ич а ю щеес я тем, что, с целью расширения технических возможностей, трубка плоской эластичной оболочки соединена с трубопроводом.
