Способ определения энергетических потерь линейного участка теплопровода
Патент 1710928
Авторы
Классы МПК
Способ определения энергетических потерь линейного участка теплопровода
Иллюстрации
Реферат
Изобретение может быть использовано в энергетике. Цель изобретения - повысить точность определений, эффективность и оперативность. Для этого предварительно проводят тепловую аэросъемку и исследуемый участок теплопровода разбивают на зоны с одинаковой интенсивностью теплового свечения. В этих зонах измеряют температурные контрасты на поверхности земли над теплопроводом по секущему профилю, на границах участка измеряют температуру и дебит теплоносителя в трубах теплопровода и по полученным данным определяют энергетические потери в каждой выделенной зоне участка теплопровода.

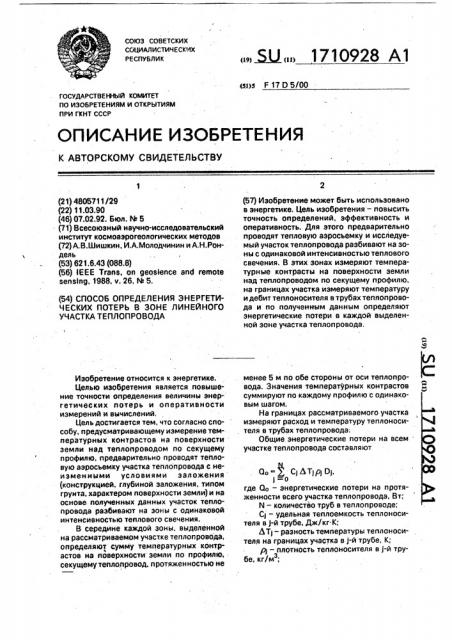

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (siis F 17 0 5/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Оо С ATJA 0, (21) 4805711/29 (22) 11,03.90 (46) 07.02.92. Бюл. М 5 (71) Всесоюзный научно-исследовательский институт космоаэрогеологических методов (72) А.В.Шишкин, И.А.Молодчинин и А,Н.Рондель (53) 621.6.43 (088.8) (56) IEEE Trans, on geoscience and remote
sensing, 1988, v. 26, hh 5. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЭНЕРГЕТИЧЕСКИХ ПОТЕРЬ В ЗОНЕ ЛИНЕЙНОГО
УЧАСТКА ТЕПЛОПРОВОДА
Изобретение относится к энергетике.
Целью изобретения является повышение точности определения величины энергетичееких потерь и оперативности измерений и вычислений.
Цель достигается тем, что согласно спо- собу. предусматривающему измерение температурных контрастов на поверхности земли нвд теплопроводом по секущему профилю, предварительно проводят тепловую аэросьемку участка теплопровода с неизменными условиями заложения (конструкцией, глубиной заложения, типом грунта, характером поверхности земли) и на основе. полученных данных участок теплопровода разбивают на зоны с одинаковой интенсивностью теплового свечения.
В середине каждой зоны, выделенной на рассматриваемом участке теплопровода, определяют сумму температурных контрастов на поверхности земли по профилю, секущему теплопровод, протяженностью не
„, Ы, 1710928 А1 (57) Изобретение может быть использовано в энергетике. Цель изобретения — повысить точность определений, эффективность и оперативность. Для этого предварительно проводят тепловую аэросъемку и исследуемый участок теплопровода разбивают на зоны с одинаковой интенсивностью теплового свечения. В этих зонах измеряют температурные контрасты на поверхности земли над теплопроводом по секущему профилю, на границах участка измеряют температуру и дебит теплоносителя в трубах теплопровода и по полученным данным определяют энергетические потери в каждой выделенной зоне участка теплопровода, менее 5 м по обе стороны от оси теплопровода. Значения температурных контрастов суммируют по каждому профилю с одинаковым шагом.
На границах рассматриваемого участка измеряют расход и температуру теплоносителя в трубах теплопровода;
Общие. энергетические потери на всем участке теплопровода составляют
l=o где Qo — энергетические потери на протяженности всего участка теплопровода, Вт;
N — количество труб в теплопроводе;
Ci — удельная теплоемкость теплоносителя в )-й трубе, Дж/кг К;
ЛТ вЂ” разность температуры теплоносителя на границах участка в j-й трубе, К; о — плотность теплоносителя в j-й трубе, кг/м;
1710928
01 — расход теплоносителя в J-й трубе, м /с.
С другой стороны, используя формулу (1), 0 -ЕЬх S„. Ay».
k=1Сумма от + ob .не превышает 6 . что определяет существенный выигрыш в точности.
6 Формула изобретения
Способ определения энергетических потерь в зоне линейного участка теплопровода с однородными условиями его заложения, включающий измерение темпе10 ратурных контрастов на поверхности земли над теплопроводом по секущему профилю путем тепловой аэросьемки участка теплопровода, отличаю щийся тем,что,c целью повышения точности, эффективности
15 и оперативности определения величины энергетических потерь, по данным тепловой аэросъемки разбивают участок теплопровода на зоны с одинакОвой интенсивностью теплового. свечения, в середине каждой зо20 ны определяют сумму температурных контрастов на поверхности земли по профилю, секущему теплотрассу, на концах участка измеряют температуру и расход теплоносителя в трубах теплопровода и оп25 ределяют величину энергетических потерь для каждой зоны по формуле где M — общее число зон равной интенсивности теплового свечения на всем рассматриваемом участке теплопровода;
Зк — сумма температурных контрастов по секущему профилю в середине К-й зоны,К;
Ь у» — длина К-й зоны теплопровода, м, Тогда энергетические потери в зоне рассматриваемого участка теплотрассы на единицу ее длины определяются следующим выражением
РЬх$
FЬхX SK-hyK
К=1 или окончательно, С1Ьт1РО1
SK ЬУк," : С ЬТ ДО1
30 0 1
SK ЬУк
S, К =1
К=1
Заказ 329 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Рэушскэя наб., 4/5
Производственно-издательский комбинат "Патент.", г. Ужгород, ул.Гагарина. 101 где 0 —.величина энергетических потерь на единицу длины теплопровода в рассматри- где 0 — энергетические потери на единицу ваемой зоне, Вт/м; 35 длины теплопровода, Вт/м; .S сумма температурных контрастов по С1 — удельная теплоемкость теплоноси-, секущему профилю, К; теля в j-й трубе, Дж!кг К;
Относительная погрешность определе- N — количество труб в теплопроводе; ния энергетических потерь по предлагаемо- ЬТ1 — разность температуры теплоноеиму способу Bg составляет 40 теля в j-й трубе на границах участка, К; р1 — плотность теплоносителя в j-й труоо - юг+со+ о . бе, кг/м;
3, 0> — расход теплоносителя в j-й трубе, з где cled — относительная погрешность изме- м !с; рения температуры теплоносителя в трубах М вЂ” общее число зон равной интенсивтеплопровода; ности теплового свечения на всем участке
ob — относительная погрешность изме- теплопровода: рения дебита теплоносителя в трубах тепло- 8» — сумма температурных контрастов провода; по профилю, секущему теплопровод в середз — относительная погрешность изме- 5 дине К-й зоны К: рения суммы температурных контрастов. S m же, для определяемой зоны, К;
Ьу» — длина К-й зоны, м.
Составитель И. Петоян
Редактор 8. Бугренковэ Техред ММоргентал Корректор A. Осауленко
