Реферат



Изобретение относится к вентиляционному оборудованию. Цель изобретения - повышение эффективности, работы воздушной завесы и снижение энергозатрат. Поставленная цель достигается тем, что нагнетающая и заборная щели смонтированы относительно зоны пылевыделения таким образом, что воздушный поток завесы Защищает человека от запыленной зоны и устремляется в заборное от- , верстие, попутно захватывая основной -пылевой факел. 1 ил.

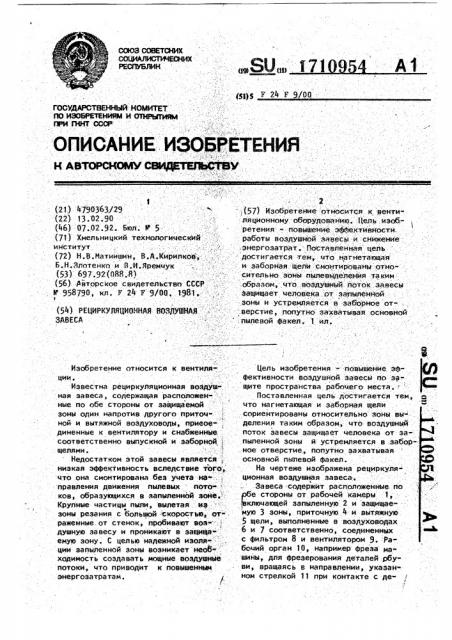

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (ggjg Р 24 Г 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

°, ГОСУДАРСТВЕННЫЙ HOMHTET

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fHHT СССР

: (2.1) 4790363/29 (22) 13.02.90 (46) 07.02.92. Бюл. 8 5(71) Хмельницкий технологический институт (72) Н.В.Иатийшин, В.А.Кирилков, Б.Н.Злотенко и:В.И.Яремчук

{Я) 697.92(088.8) (56) авторское свидетельство СССтN 9/8790ý кл. F 24 Р 9Л0. 198 °

1 (54) РЕЦИРКУЛЯЦИОННАЯ ВОЗЛУШНАИ

ЗАВЕСА

Изобретение относится к вентиля.-:. ции, Известна рециркуляционная воздуш":. ная завеса, содержащая расположен- ные по обе стороны от защищаемой зоны один напротив другого приточ-. ной и вытяжной воздуховоды, приаое-; диненные к вентилятору и снабженные, соответственно выпускной и заборной .щелями.

Недостатком этой завесы является „: низкая эффективность вследствие того, что она смонтирована без учета на":. правления движения пылевых - потоков, образующихся в запыленной зоне.

Крупные частицы пыли, вылетая из зоны резания с большой -скоростье:, отраженные. от стенок, пробивают воз- душную завесу и проникают в защищаемую зону. С целью надежной изоля-. . ции запыленной зоны возникает неоЬходимость создавать мощные воздушные потоки, что приводит к повышенным энергозатратам. /

":.(57) Изобретение относится к:вентиля цион ному. оборудовв:нию:.. Цель. изоб:ретения - - повыеение . э4фехтивностй.

1 работы воздушной завесы и снижение .энергозатрат. Поставленная цель

- достигается тем,. что,нагйетаоцая

: и .заборная. щели -смонтированы -отно-:. . сительно зоны пылевцделения таким:, образом, . что..воздушный,. поток .за весы защищает человека .от запыленйой зоны и устремляется в "заборное от-, .,верстие, попутно захватывая основной .пылевой факел. 1 ил.

Цель изобретения -. поаъцяение эффективности воздушйой завесы по за-. щите пространства рабочего места..-

Поставленная цель достигается тем, что нагнетающая и заборная щели сориентированы относительно зоны выделения таким образом, что воздушный поток завесы зацищает человека от за- пыленной зоны и устремляется в заборное отверстие, попутно захватывая основной пьаевой факел.

На чертеже изображена .рециркуля- ционная воздушная завеса-.

Завеса -содержйт расположенные. по е стороны от рабочей камеры 1, включающей запыленную 2 и защищае мую 3 зоны, приточную 4 и вйтяжную. а щели, выполненные в воздуховодах

6 и 7 соответственно, соединенных с фильтром 8 и вентилятором 9.:Рабочий орган 10, например фреза машины, для фрезерованйя деталей рбуви, вращаясь в направлении, указанном стрелкой 11 при контакте с де- ) 1710954 фрезеровании в остальных возможных точках соприкосновения обрабатываемой детали 12 и фрезы 10, отраясенная от стенок рабочей камеры 1 с потерей при этом значительной части кинетической энергии, заполняет запыленную зону 3, препятствует воздушному потоку завесы, уносящий попавшие в него частицы из зоны 2 в щель 5.. ралее по воздуховолу 6 частицы пыли транспортируются . к фильтру 8, где они оседают. Очищенный воздух по воздуховоду 7 подается к приточной щели 4. формула и зобрет ения

Техреду А. Кравчук Корректор М. С амборс ка я

Редактор В.Бугренкова

Заказ 330 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР, 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 талью 12, создает основной 13 и не основной 14 факелы. . В лредлагаемом устройстве ось

:воздушного потока, создаваемого 5 щелями. воздуховодов 6 и 7,,проходит по касательной, образованной в одной из двух граничных точках соприкосновения рабочего органа и обрабатываемой детали.

Завеса работает следующим образом. . Запыленный воздух, попадающий в щель 5, подается вентилятором 9

1через фильтр 8 в приточную щель 4.

;Щели 5 и 4 сориентированы так, что движение нагнетаемого воздуха проходит. через зону резания в,направлении движения частиц основного пылевого факела 13, образующегося фрезерованием в крайней в. íàправлении, обратном направлению вращения фрезы 10, точке соприкосновения обрабатываемой детали 12 с. ней. Гра-, : ница соприкосновения рабочего органа с обрабатываемой деталью исходяиз требований техники безопасности находится в пределах 30-40О, Двигаясь. попутно направлению движения. указанных частиц, нагнетае мый воздух создает поддув и увлекает их за собой в щель 5.

Пыль неосновного факела 14 и основного 13, образующегося при

Рециркуляционная воздушная заве2О са., содержащая расположенные по обе стороны от защищаемого пространства приточную и вытяжную щели, присое-. диненные к вентилятору, о т л и— ч а ю щ а я с я тем. что, с целью

25,повышения эффективности воздушной завесы по защите пространства рабочего места от пыли, возникающеи от взаимодействия рабочего органа с обрабатываемой.деталью, приточная и вытяжнйе щели расположены по касательной, образованной в одной из двух граничных точках соприкосновения рабочего органа и обрабатываемой детали, Ю

4 /Ф //.
