Универсальный датчик для квантовых тесламетров

Универсальный датчик для квантовых тесламетров

Иллюстрации

Показать все

Реферат



Изобретение относится к магнитным йзмерениям и может быть использовано в ка , честве датчика тесламетров ядерного магнитного резонанса, электронного парамагнитного резонанса. Целью изобретения является расширение функциональных возможностей , заключающееся в возможности измерения магнитных полей любой конфигурации . Датчик содержит спиносодержащее вещество 1. например минеральное масло, водный раствор парамагнитной соли и т.п., высокочастотную обмотку 2, модулирующую обмотку 3. Обмотка 2 соединяется с генератором высокой частоты при помощи гибкой или жесткой коаксиальной линии (кабеля ) 4. Модулирующая обмотка 3 выполняется из одной или двух последовательно соединенных секций. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s G 01 RЗЗ/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4673424/21 (22) 03.04.89 (46) 07.02.92. Бюл. hh 5 (71) Ленинградский политехнический институт им. М.И.Калинина (72) С.А.Спектор и Ю.С.Сидорин (53) 621,317.44(088.8) (56) Спектор С.А. Электрические изменения физических величин. — Л.: Энергоатомиздат, 1987. (54) УНИВЕРСАЛЬНЫИ ДАТЧИК ДЛЯ

КВАНТОВЫХ ТЕСЛАМЕТРОВ (57) Изобретение относится к магнитным измерениям и может быть использовано в ка,честве датчика тесламетров ядерного

5U 1711107 А1 магнитного резонанса, электронного парамагнитного резонанса. Целью изобретения является расширение функциональных возможностей, заключающееся в возможности измерения магнитных полей любой конфигурации. Датчик содержит спиносодержащее вещество 1, например минеральное масло,.водный раствор пафамагнитной соли и т.п., высокочастотную обмотку 2, модулирующую обмотку 3. Обмотка 2 соединяется с генератором высокой частоты при помощи гибкой или жесткой коаксиальной линии (кабеля) 4. Модулирующая обмотка 3 выполняется из одной или двух последовательно соединенных секций. 1 з.п,ф-лы, 2 ил.

1711107

Формула изобретения

Составитель О. Раевская

Редактор И. Горная Техред М.Моргентал Корректор M. Максимишинец

Заказ 338 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к магнитным измерениям и может найти применение в качестве датчика квантовых тесламетров ядерного магнитного резонанса (ЯМР), электронного парамагнитного резонанса (ЭПР) и т.д.

Целью изобретения является расширение функциональных возможностей, заключающееся в возможности измерения магнитных полей любой конфигурации.

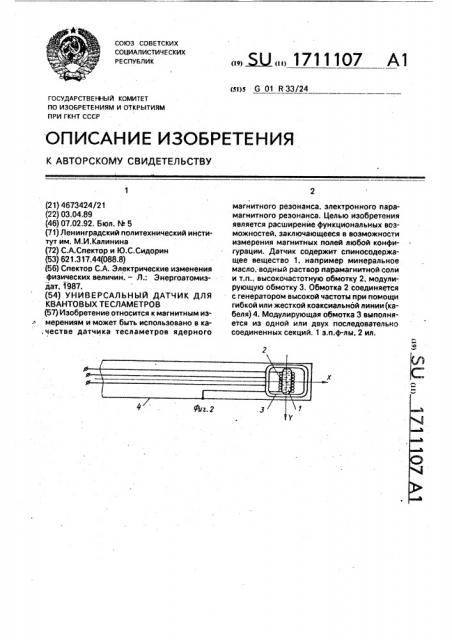

На фиг.1 и 2 изображен предлагаемый

Датчик.

Датчик содержит спиносодержащее вещество, например минеральное масло, водйый раствор парамагнитной соли и так далее, высокочастотную 2 и модулирующую

3 обмотки. Высокочастотная обмотка соедияется с генератором высокой частоты при омощи гибкой или жестко коаксиальной инии (кабеля) 4. Модулирующая обмотка 3 выполняется в одной или двух последовательно соединенных секций.

Датчик работает следующим образом.

Если через модулирующую обмотку пропускать переменный ток низкой частоты, например 50 Гц, то возникает переменное магнитное поле, вектор магнитной индукции которого направлен по оси направленности обмотки Π— 0, т.е. перпендиулярно плоскости модулирующей обмотки,, оскольку ось направленности О -О расолажена под углом 45О к продольной оси атчика, то вектор магнитной индукции модулирующего поля в области высокочастотной обмотки имеет две ортогональные составляющие: Х, совпадающую по направлению с осью зонда 0-0, и Z, перпендикулярную плоскости датчика (плоскости ХУ).

Предлагаемое расположение обмоток позволяет производить модуляцию, а следо5 вательно, измерения магнитной индукции при любом направлении магнитного поля.

Если вектор магнитной индукции направлен вдоль оси У, например электромагнит с вертикальным рабочим зазором, то необходи10 мо повернуть датчик на 90О. Поскольку угол между осями направленности модулирующей и высокочастотной обмоток 90, то в последней отсутствуют паразитные наводки от модулирующего магнитного поля.

15 Использование изобретения позволяет заменить используемые в настоящее время два комплекта датчиков на один и обеспечивает повышение производительности измерений при исследовании разнообразных по

20 конфигурации магнитных полей.

1. Универсальный датчик для квантовых

25 тесламетров, содержащий контейнер со спинодержащим веществом, высокочастотную и модулирующую обмотки, оси направленности которых взаимноортогональны, отличающийся тем, что, с целью

30 расширения функциональных возможностей, ось направленности модулирующей катушки не совпадет с осями датчика.

2. Датчик по п.1, отличающийся тем, что угол между осью направленности

35 модулирующей катушки и продольной осью датчика составляет 45О.
